打開SM文件夾里的SPICEMOD批處理文件

spicemod主界面

2

怎樣上傳圖片?

謝謝!!
按ctrl+print抓屏,后貼到文檔上傳

我想有很多人會感謝你的!

感謝sxfeng指點!現把教程中用到的圖片一并上傳,希望對大家有所幫助.

GOOD!

麻煩你教一下如何把PDF文件導入到SM2.4中去

不用導入﹐直接把DATASHEET中的相關參數輸入到SM中就行了.

不錯收下了,請教在仿真開關電源時開關變壓器是如何建立模型的,不同的開關變壓器要建不同的模型嗎?謝謝!我的郵箱是liusuper5240@163.com

剛好在學...
頂了再收,樓主真是好人啊..

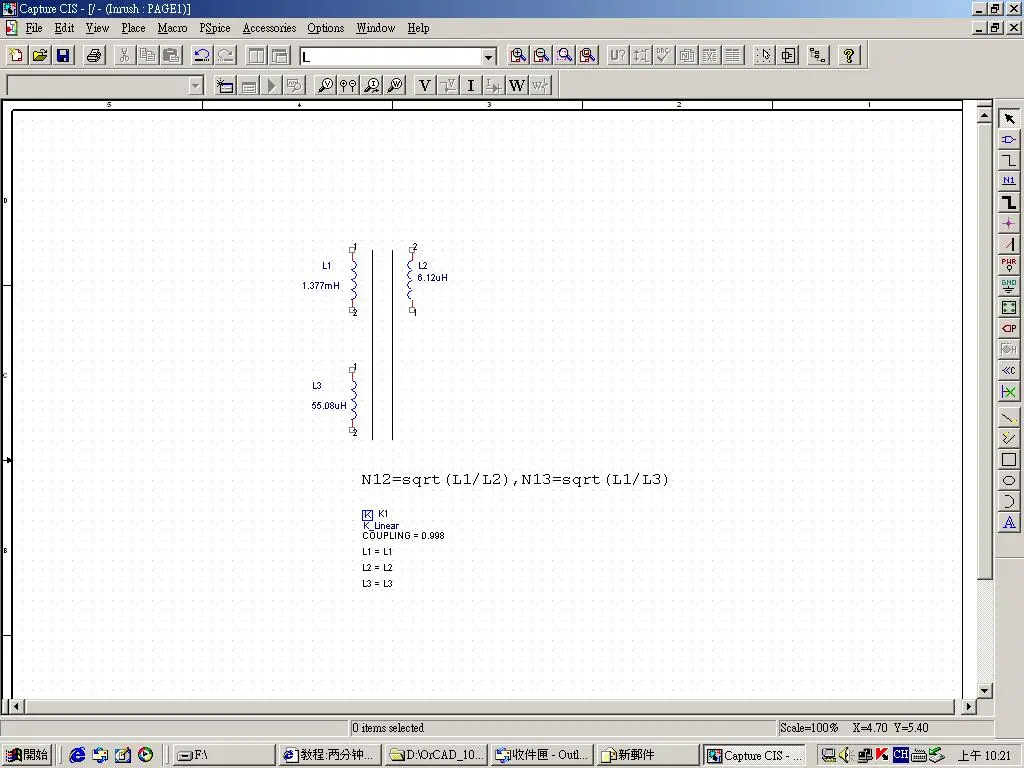

已經很久沒來電源網了,家裡沒有裝寬帶,由於公司網絡的限制,我不能再為大家上傳文件了,簡單的線性變壓器不需要建模型,變壓器有幾個繞組就在電路中放入幾個電感,然後再用一個線性耦合系數K_line(在analog庫中)把它們關聯起來,耦合系數可以自己定,繞組的同名端可以定為電感的1腳或者2腳,隨你喜歡.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/694221190427875.jpg');}" onmousewheel="return imgzoom(this);">

學習了，樓主！
