EMC測試2M以前傳導嚴重超標(附圖)
一塊空調控制器,用的東芝芯片,4.19M的陶振,單面線路板,貼片直插混裝,工頻變壓器、7805供電,變壓器端接有共模濾波器,在杭州52所測試的,傳導在2M以前的頻段嚴重超標,曲線翹的很高,同樣芯片用開關電源和雙面板基本正常.今天又去現場改,始終沒有找到原因,1000塊一個小時呢,貴呀.把測試的結果上傳大家看看,希望有此經歷的朋友、高手指點呀!
全部回復(5)
正序查看
倒序查看
@yxdz
輸入端加的公模電感和X電容是不是太小了呢,你調整試一下,外邊的實驗室的費用太高了,我上次到上海測試也是一千/小時,那天花了3OOOK都沒有調好現在我公司自己買了一套測試EMC的,也買了專門測環保(ROHS)的.現在方便了,如果哪位想來測試的話,只收200RMB/H,具體的我要跟老板商量.
謝謝yxdz朋友的回復,當初也懷疑是共模電感,后來挑選最好的也一樣,回來后晚上發完帖子,再仔細對照線路,發現了一個重大的錯誤,將用于可控硅調速的吸收網絡的一端接到電機上了,不斷沒有吸收,反而還和電機構成了諧振.改正確后,信心十足,第二天測試,一次性順利通過,而且余量還不少.呵呵,交了不少學費,當然也積累了一定的經驗,難得呀.yxdz你們配的EMC測試裝置要多費用呢?我們有群脈沖測試儀.
0
回復
@yxdz
這個我還沒有探聽到哩,采購部的說那個測試環保的那套用了30多萬
這個朋友已經整改通過了

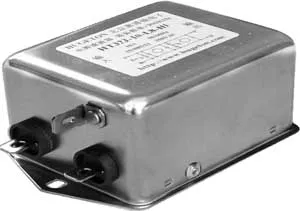

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1126241187917164.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1126241187917164.jpg');}" onmousewheel="return imgzoom(this);"> 0
