此電路是正常照明+應急照明電路，有做過的同行歡迎指點，目前產品已經大批量生產，工作穩定，產品的缺陷一直無法解決！
1；使用單節鋰電池放電，單節鋰電池放電能力有限，輸出電流做不大，目前輸出帶載24串LED。

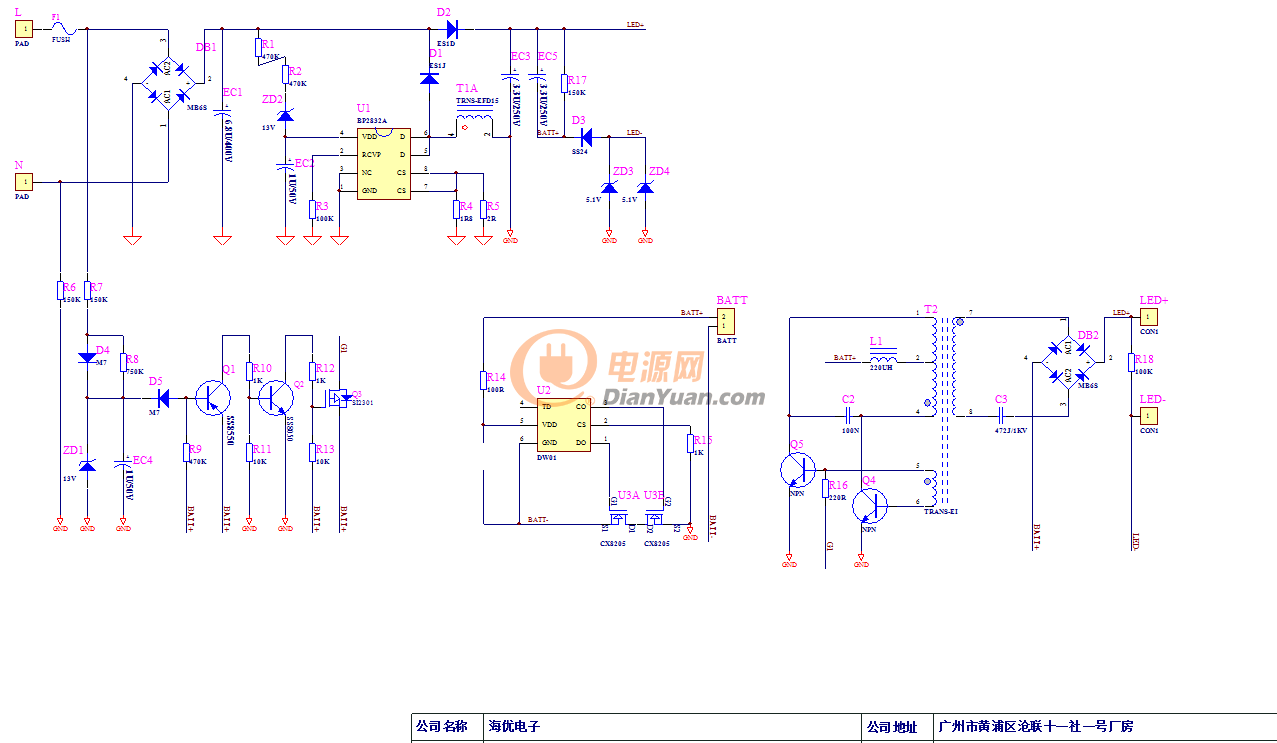

2；自激式逆變電路通過調整輸出電容可以稍微改變輸出電流，但是效果不大，目前初始電流是40mA,但是電流衰減很快，一分鐘之后會衰減到25mA，然后穩定下來，附上原理圖一份！
你那產品有問題是正常的....這種產品只要超過半年, 你那鋰電池就差不多可以丟掉了.........
這你如果問電池商, 他一定會跟你說電池不能這樣用..
原因:
鋰電池當UPS使用時, 充電電路必須有12小時連充自動自動關閉功能, 要不就是作一個視窗充電電路
因?yàn)殡x電連接充電器時, 當充到定額電壓後保護板會關閉, 停止充電, 但由於外部阻抗關係, 電池會在關閉充電後
, 電壓慢慢降下來, 此時充電電路又一直對鋰電充, 所以鋰電就全天候不停的 充-放-充-放...........
按鋰電池的充放壽命, 大概半年就可以丟了....
也許你會問, 那手機或平板不也一樣? 那不一樣, 手機或平板當你沖飽電後會移開沖電器, 很少有人把手機或平板一直連接充電器達24小時以上.....
所以, RCC電路推動LED沒問題, 現在最大問題是怎樣在充飽鋰電後, 移除充電器............
