LED點亮充電電路

請問下，一個小的六腳芯片上面標的G2JL 到底是什么型號呢。找了好久找不到相關的資料。另外還有一個9926A的八腳MOS管，不知道在電路中為什么這樣接。5678腳接在一起了，但是沒有接上任何線路，但是，1234腳卻又接了線路。感覺這個電路有點復雜。這是接LED燈電路，BAT接電池，17V 是外部電源。CA1接LED.

全部回復(11)

只看樓主

正序查看

倒序查看

lihui710884923

LV.9

2017-06-26 08:12

應該是充電管理芯片

回復

新手中的菜鳥

LV.1

2017-06-27 23:00

我找到了一部份資料，9926A MOS管第一腳是S1，二腳G1,三腳S2,四腳G2 ；五六七八腳是D極。想請教一下，當5678腳連接在一起并沒有任何線路，而S以及G腳接了外部線路，這樣有何作用？

回復

lihui710884923

LV.9

2017-06-28 09:26

@新手中的菜鳥

我找到了一部份資料，9926AMOS管第一腳是S1，二腳G1,三腳S2,四腳G2；五六七八腳是D極。想請教一下，當5678腳連接在一起并沒有任何線路，而S以及G腳接了外部線路，這樣有何作用？

SG接，D懸空沒任何作用，DS接的話，可以當一個二極管的作用

回復

新手中的菜鳥

LV.1

2017-07-03 23:38

@lihui710884923

SG接，D懸空沒任何作用，DS接的話，可以當一個二極管的作用

我沒有說S,G接在一起。我是講當D 極懸空，G級有控制電壓，S極接地，那DS能導通嗎？請問？ N溝MOS管。

回復

新手中的菜鳥

LV.1

2017-07-04 22:52

@lihui710884923

SG接，D懸空沒任何作用，DS接的話，可以當一個二極管的作用

回復

guozhilin

LV.4

2017-07-05 09:23

@新手中的菜鳥

[圖片]

圖紙畫的有些亂了，根據圖紙大概可以判斷出是一個有17V充電電源的時候VCC17V經過D5分流，一端到LED+一端到R3和R14，通過R3讓Q5導通，電流經R14、Q5、R4讓Q4導通，經過D5分流后的另一端到LED+，Q4導通后電流經LED+、LED-、Q4、R9、R11到電源負極，Q2為恒流三極管。另外Q1和U1毫無疑問是充放電管理電路，有充電電壓的時候電池充電，沒充電電壓的時候電池放電。

回復

guozhilin

LV.4

2017-07-05 09:30

@新手中的菜鳥

[圖片]

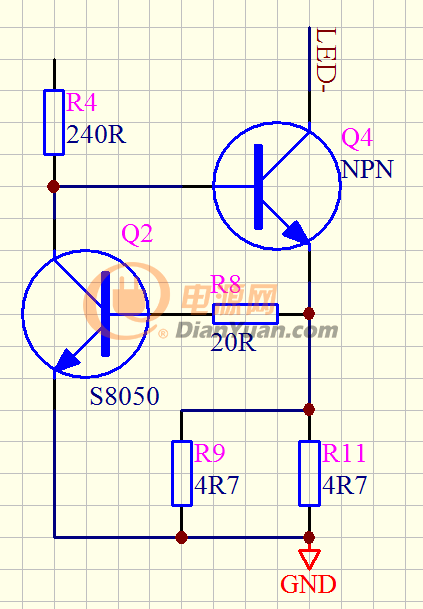

我覺得圖紙應該是畫錯了一些，恒流電路按照這樣修改

回復

guozhilin

LV.4

2017-07-05 09:32

@新手中的菜鳥

[圖片]

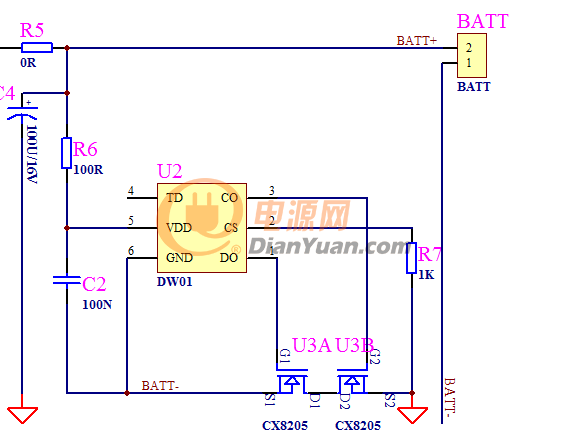

充電電路參考我這個圖畫就可以了

回復

新手中的菜鳥

LV.1

2017-07-06 00:57

@guozhilin

充電電路參考我這個圖畫就可以了[圖片]

謝謝大家的指點，我得慢慢消化。這個電路我試驗過，當沒接17V時，把電池接上是不能點亮LED的，但是把17V接上一下，再斷開，此時電池能正常讓LED常亮不熄滅。不知道為何會這樣，也不知道這樣設計有什么竅門嗎？。。謝謝大家。
