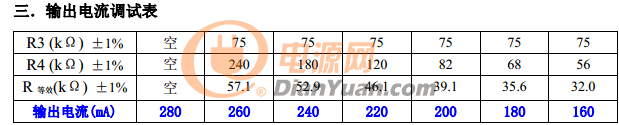

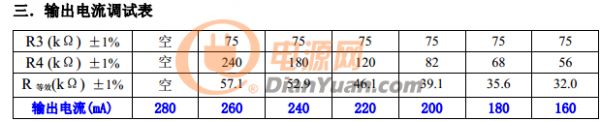

方案簡介： LIS8716S 是一款可調輸出電流的新型 LED 隔離驅動芯片。通過芯片 ADJ PIN 可以調整輸出電流而空載電壓保持不變。電路中 R3、 R4 接不同的電阻可以得到從 160～280mA 的任意輸出電流，極大的方便了客戶不同電流規格的需求。LIS8716S 采用了先進的三段式工作方式，當燈珠電壓在額定范圍內時（小于3.3V），系統工作在恒流狀態，當燈珠電壓大于額定電壓時（大于3.3V），系統會根據變壓器感量不同，逐漸進入恒功率狀態，以此提高系統的可靠性，當輸出電壓是額定電壓的1.4倍左右時，系統會進入過壓保護狀態，即表明電源與負載不匹配。

INPUT:100-264VAC

OUTPUT: 40～60V/160～280mA
