開貼作300W磚型逆器厚度不超過25mm

300W逆變，采用經典的EG8010驅動，計劃作成磚型，長180X寬90X厚25（MM),推挽用25*25*16mm散熱器各一只，H橋用20*14.5*13mm散熱器4只。升壓變壓器用PQ3220.下面是PCB，望大家提出意見！！

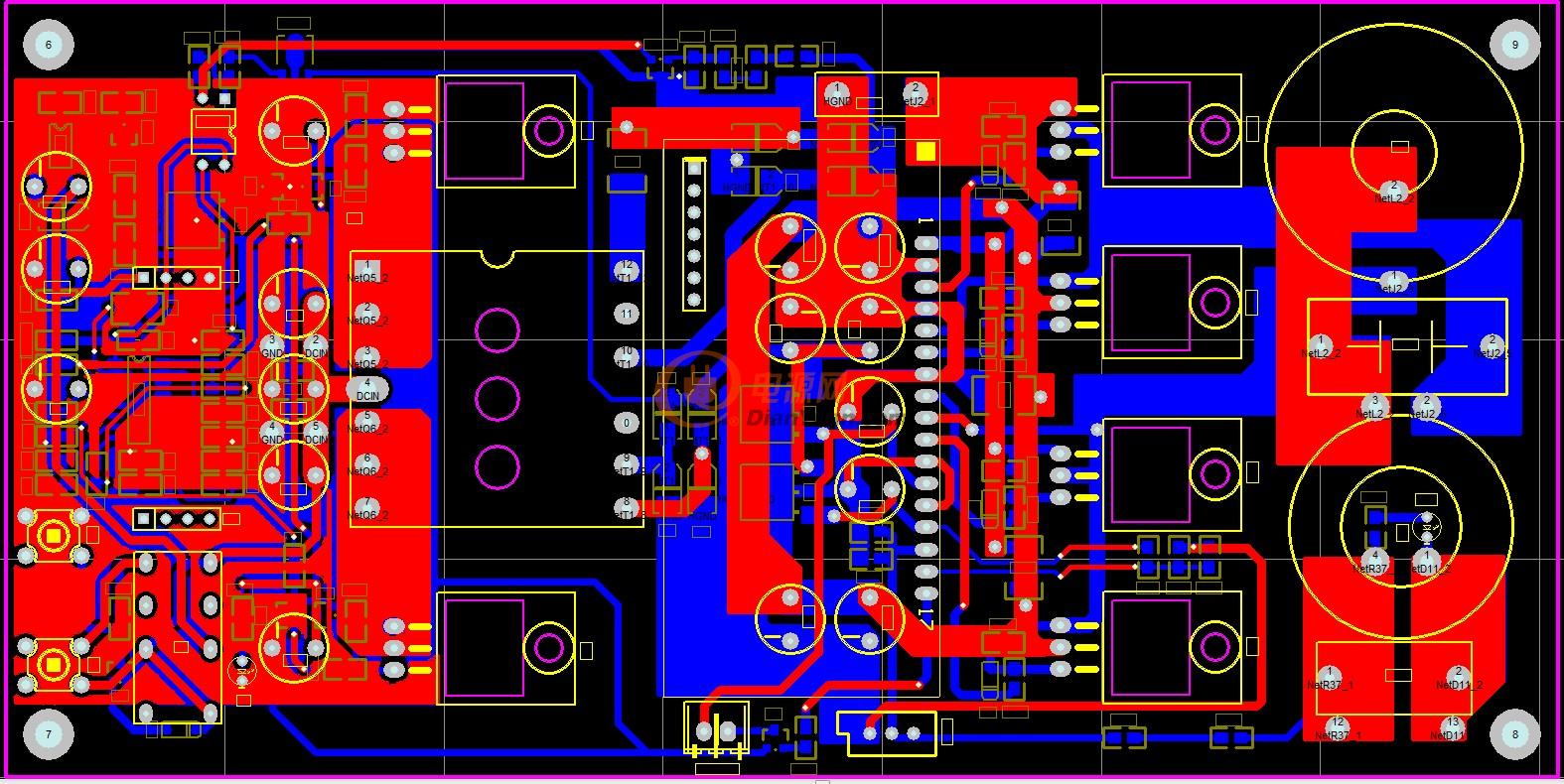

PCB圖：

全部回復(24)

只看樓主

正序查看

倒序查看

javike

LV.12

2017-04-26 17:37

電容感覺好小的節奏

回復

guang盧

2017-04-26 20:19

前面DCIN那里變壓器就占用一個引腳？？建議占用三個，管子兩邊各占兩個引腳比較好些！

回復

米山人家

LV.8

2017-04-26 21:04

很不錯

回復

shl1226

LV.4

2017-04-26 21:50

@米山人家

很不錯[圖片]

DCIN因?yàn)樽儔浩髂_ 不多，所以直接用了兩個繞組的公共端的引線端，不是變壓器的引腳....不過你的看得很細，高手

回復

shl1226

LV.4

2017-04-26 21:51

@javike

電容感覺好小的節奏

電容是用的8mm的，所以用的多個，容量不小

回復

shl1226

LV.4

2017-04-26 21:52

@guang盧

前面DCIN那里變壓器就占用一個引腳？？建議占用三個，管子兩邊各占兩個引腳比較好些！

DCIN因?yàn)樽儔浩髂_ 不多，所以直接用了兩個繞組的公共端的引線端，不是變壓器的引腳....不過你的看得很細，高手

回復

電源網-fqd

2017-04-27 10:37

已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/

回復

shl1226

LV.4

2017-04-28 16:19

@電源網-fqd

已經被添加到社區經典圖庫嘍http://www.daogou-taobao.cn/bbs/classic/

PCB伯了一定的修改，現已定型，發去打板中

回復

南陽鎮平人

LV.6

2017-04-28 17:02

@shl1226

PCB伯了一定的修改，現已定型，發去打板中[圖片]

做成小巧玲瓏。

回復

chuangmao

LV.7

2017-04-28 19:47

@shl1226

PCB伯了一定的修改，現已定型，發去打板中[圖片]

坐等樓主成品樣品測試結果。

回復

xzszrs

2017-04-29 22:19

精品路線哈。

回復

ch2048

LV.1

2017-05-04 10:28

支持下，什么時候出成品？

回復

shl1226

LV.4

2017-05-04 21:49

@ch2048

支持下，什么時候出成品？

PCB已收到了，現在備料作測試

回復

shl1226

LV.4

2017-05-07 17:44

@shl1226

PCB已收到了，現在備料作測試[圖片][圖片]

經過這幾天的努力，機器樣子基本上出來了，只能具體測試和調試了，現在上圖，先用圖說話

回復

shl1226

LV.4

2017-05-10 00:25

@shl1226

經過這幾天的努力，機器樣子基本上出來了，只能具體測試和調試了，現在上圖，先用圖說話[圖片][圖片]

沒人頂，自己頂，看來都沒有人趕興趣，是因?yàn)楣β市×藛幔浚浚?/div>

回復

米山人家

LV.8

2017-05-10 00:39

@shl1226

沒人頂，自己頂，看來都沒有人趕興趣，是因?yàn)楣β市×藛幔浚浚?/span>

能做成這樣，很不簡單！

一直在看，在學習，不好評論什么。

回復

BAOBAOBAOBAO

LV.4

2017-05-10 12:07

求原理圖

回復

瀟灑哥0827

LV.1

2017-05-10 19:32

支持樓主！求原理圖。

回復

jsapin

LV.5

2017-05-11 08:29

@瀟灑哥0827

支持樓主！求原理圖。

小巧精致，一直在看，沒敢品論，

回復

空軍通信兵

LV.8

2017-05-11 11:20

@瀟灑哥0827

支持樓主！求原理圖。

估計用的是推挽電路，TL494或者UC3525類的升壓。后端EG8010這種架構。

回復

穿越的商君

LV.1

2017-06-05 15:50

@shl1226

沒人頂，自己頂，看來都沒有人趕興趣，是因?yàn)楣β市×藛幔浚浚?/span>

發些測試波形測試數據 大家看看討論討論比如效率管子反峰等等

回復

sinba

LV.3

2017-06-08 17:43

@shl1226

沒人頂，自己頂，看來都沒有人趕興趣，是因?yàn)楣β市×藛幔浚浚?/span>

做的漂亮，就實際效果怎么樣？

回復

jxn888

LV.1

2017-06-09 09:34

@shl1226

經過這幾天的努力，機器樣子基本上出來了，只能具體測試和調試了，現在上圖，先用圖說話[圖片][圖片]

支持不錯，小功率小體積喜歡，就是高度太薄意義不大,因?yàn)橐粋€(gè)插座模塊高度有35毫米了。另外靜態功耗多少？小嗎？

回復

shl1226

LV.4

2017-07-13 14:13

@空軍通信兵

估計用的是推挽電路，TL494或者UC3525類的升壓。后端EG8010這種架構。

是的傳統的

回復
