好久沒有來論壇了，今天再微信群內，和鐘工，黃工，驕子張工一起討論了關于逆變器的許多技術，準備用一個帖子開闊一下，想來想去，還是用最近的一個一體機項目來發個帖子好了。
這次用了現有成熟的控制板，做了一個光伏離網一體機，主要功能還是MPPT+逆變器+市電切換+LCD
目前功率設計為，4000W
輸入電壓:40-60V
用了雙EE55變壓器，用了鐘工公司最牛的HY065N15的管子做推挽。
先爆個照片，后面找時間慢慢來整理。
12帖更新MPPT部分。
哥，記住千萬不要與一個五官不全的人談道理，他等下會把你的智商拉到和他一樣的水平的。
這人不知道為什么技術沒有長進，天天滿嘴胡說，忽悠一群小白，我說你把你的MPPT的死機問題，電流，電壓顯示不準的問題，晚上居然還在幾十A充電的問題先解決了再來說別人不遲啊，技術方便不懂的可以探討，亂來就是人品問題了哦。
另外附上我的淘寶（不能算廣告）：https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-853136426.2.D0GJp5&id=37107379486 自己要好好看看什么是好評如潮。別動不動就說人家的，只能反襯你的小氣，說話比較直接，請見諒！
繼續更新DCDC推挽部分：
我采用了硬開關的DCDC推挽結構，由于輸入48V電池，這次大膽用了150V的管子做推挽，就是下圖的鐘工家的HY065N15的牛管。
由于開始對這個管子不太熟悉，所以這次我居然用了16個管子，驅動2個EE55變壓器。
鐘工說這個管子，2對就能出來3000W，按照比例，3對出來4000W一點問題都沒有。
經過我的測試，HY065N15管子，實至名歸，真的太好了，我目前帶載3000W功率測試，散熱器冰涼。
為此我準備在下一版繼續優化變壓器，然后用12個管子做5000W試試。
下面看看這個管子的波形情況：
下圖是在沒有優化的情況下，管子的VDS波形，可以看出，尖峰還是比較高，到了130多V了，對于150V的管子，這個已經沒有什么余量了。
經過優化驅動上的優化，尖峰明顯降低了。
經過帶載3000W，測試到VDS，此時由于功率很大，電池電壓掉到了45V，在此情況下，尖峰比較小了。
對于這種功率下，HY065N15的安全性大大提高了。
看一下驅動波形，VGS，解釋一下，我偷了一個小懶，所以我用一個夾子，和一個探頭，分別測試了每邊的管子的G級，在大負載下看到死區已經非常小了。
哇，你居然用16個管，太奢侈了。
話說這個波形也很有個性哦
今天響應黃工的號召，再次修改了一下推挽的部分
這次用了更好的變壓器，修改了死區發生部分。得到了如下結果。

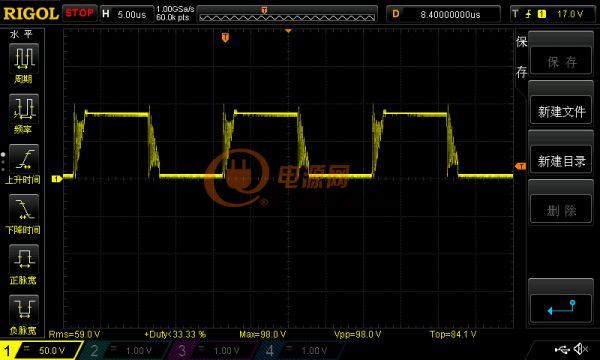

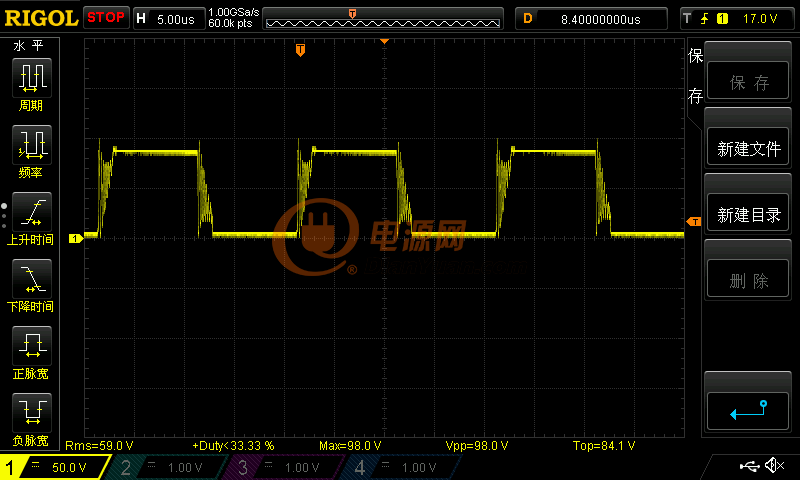

這是用一對HY065N15管子，輸出功率1000W得到的VDS波形，才一對管子哦，1000W功率，我?guī)Я丝?0分鐘，MOSFET冰涼。
無風扇散熱的條件下，我也沒有去管溫度到底是多少了，先測個波形發出來。
紫色VDS，黃色VGS，可以很明顯的看出來，死區的作用很大的，至于死區到底是怎么影響的，群里黃工討論的比較多了。
、
這個波形感覺就是變壓器次級加諧振電容后得到的，其實我次級后是沒有加這個諧振電容，直接整流，也沒有用儲能電感。
目前尖峰的問題可以徹底的解決了。
前級推挽有沒有試過滿載啟動，抓一個VDS尖峰的波形來看下，看會不會過150V
當時給留點位置，第一次用這個牛管啊，不懂，后面改版的時候，再弄成12個好了。
謝謝兄臺支持！
