采用TI公司 的TMS28027進行實測

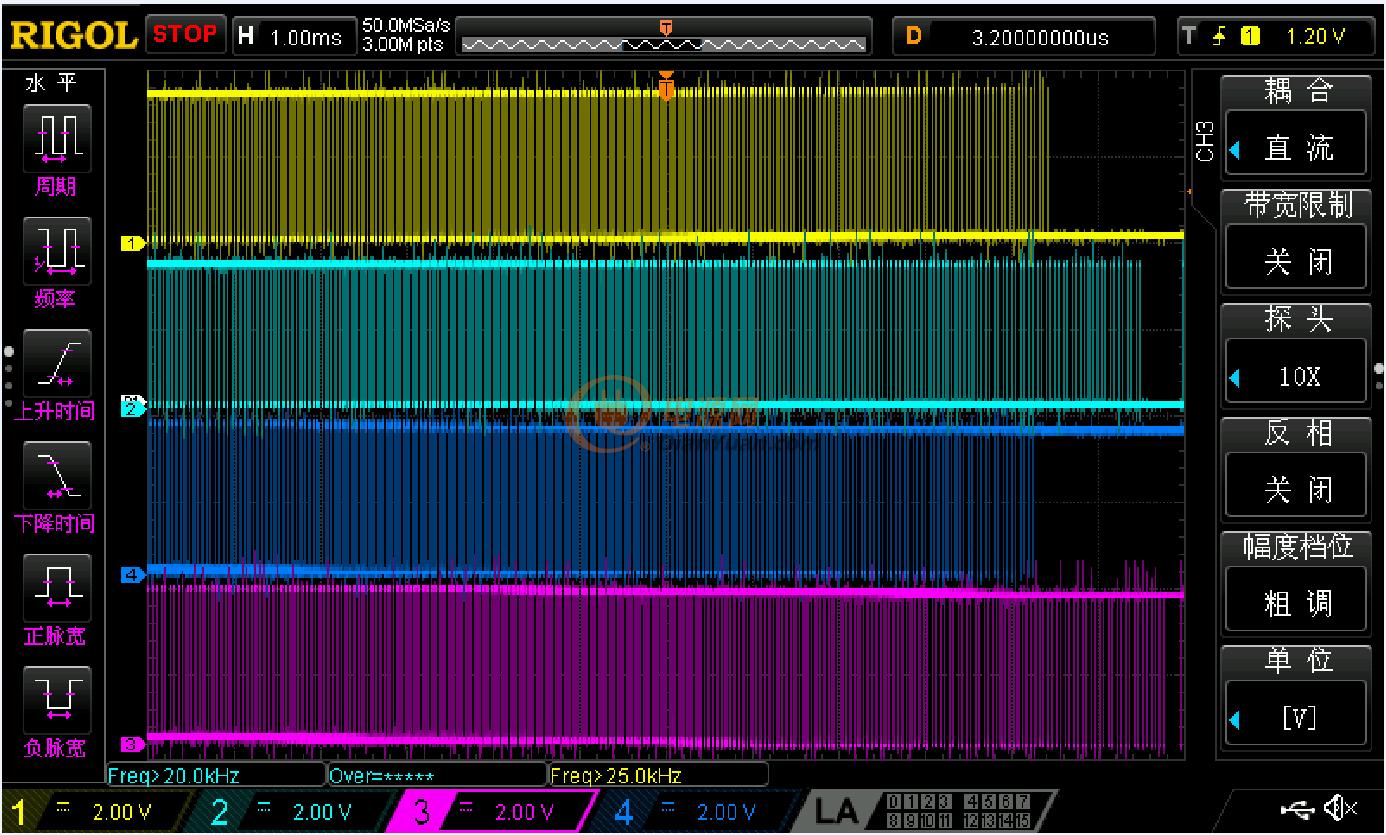

PWM1互補輸出  PWM2  互補輸出共4路10KSPWM

輸出則為20KSPWM

加過H橋后由于采用原來的測試板進行測試。電感只有一個

老測試板

下面是倍頻測試

空載輸出

帶載輸出

附測試程序：單極性倍頻正弦波.zip

帶載時波形稍有變差，原因可能是

1:單只電感;

2電壓太低，

3由于負載是一顆汽車90W24v 的燈泡，負載比較重，功率管是高壓大內阻造成。

歡迎交流指正，謝謝!
