物聯網產品——企業網關多功能采集器開發經驗分享

一個企業網關多功能采集器，主要用于電力抄表，明天投版。先留個腳印

一、方案：電源+功能板

1. 電源方案：1. 一次電源,flyback：90~264Vac-->12V0.25A

2.二次電源

a. BUCK: 12V-->3.3V

b. LDO: 3.3V-->1.2V

功能板方案：AT86RF415+STM32F415+RS485+HI3911

二、安規和EMC標準

1）UL60950、IEC60950以及IEC60825-1/2

2）EN61000

全部回復(3)

只看樓主

正序查看

倒序查看

LV.2

2017-02-23 20:40

電源雖然不大，客戶要求較高！環溫要到85℃，RE\CE\RS\CS\ESD\SURGE等等，一個也不能少！

電源SURGE,差模6KV 2歐姆內阻、共模6KV 2歐姆內阻，1.2/50us 判據B,還要測AC DIP

回復

LV.2

2017-02-24 22:29

@陌路

電源雖然不大，客戶要求較高！環溫要到85℃，RE\CE\RS\CS\ESD\SURGE等等，一個也不能少！電源SURGE,差模6KV2歐姆內阻、共模6KV2歐姆內阻，1.2/50us判據B,還要測ACDIP

TM,差點觸到公司質量紅線，一個月工資差點沒了！誰能看出錯誤，獎勵紅包一個（今天成功投板）

回復

LV.2

2017-03-11 10:36

@陌路

TM,差點觸到公司質量紅線，一個月工資差點沒了！誰能看出錯誤，獎勵紅包一個（今天成功投板）[圖片]

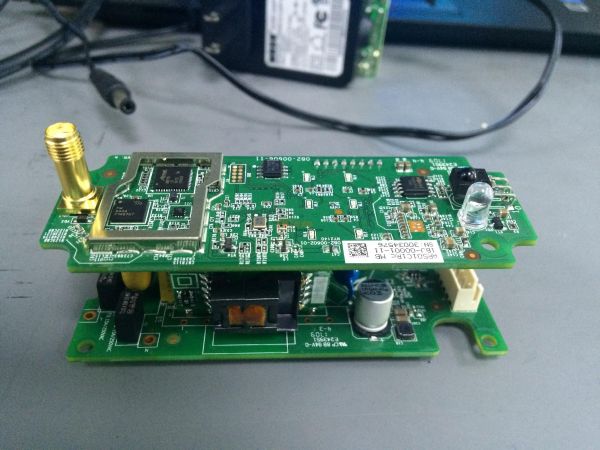

帖子要沉哇，已回板，下周開調
