求助反激變壓器設計

電路拓撲形式: flyback開關芯片型號: uc3843開關頻率: 80~125 (KHZ)輸入電壓: 9~15 (V)輸出電壓和電流: 多路輸出第一路第二路第三路電壓 +7V 正負12V 15V電流 1.5A 1.5A 6A總功率：136W

這個變壓器該怎么設計，請大神指點，謝謝。

全部回復(9)

只看樓主

正序查看

倒序查看

417zhouge

2017-02-23 18:16

這個還是換成正激或者橋式電路會好些吧，反激來做總覺得不太好弄。

回復

boy59

2017-02-23 19:51

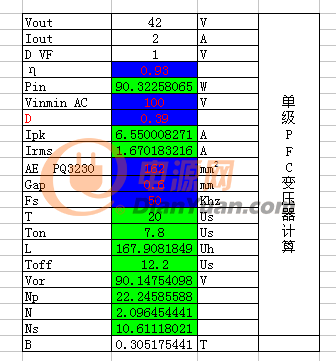

用反激拓撲的話估算了一下

開關頻率100KHz，工作在連續模式krp=0.4，占空比50%，電感量5uH。

變壓器可選用EE40（Bm=0.2T，Jm=400A/cm^2），開氣隙0.737mm，初級匝數5，次級15V匝數7，次級7V匝數3.2，次級12V匝數5.6，初級導線采用27AWG（直徑0.36mm）60-65股。

回復

qinzutaim

2017-02-24 09:13

9V做136W反激？

我只有說：樓主厲害！

回復

BAOBAOBAOBAO

LV.4

2017-02-26 15:16

@boy59

用反激拓撲的話估算了一下開關頻率100KHz，工作在連續模式krp=0.4，占空比50%，電感量5uH。變壓器可選用EE40（Bm=0.2T，Jm=400A/cm^2），開氣隙0.737mm，初級匝數5，次級15V匝數7，次級7V匝數3.2，次級12V匝數5.6，初級導線采用27AWG（直徑0.36mm）60-65股。

大神我也想學習變壓器的設計與計算請問大神可否推薦幾本書籍
