先附上原理圖
CH-003.pdf
我們一個如附件圖充電器產品，在老化過程容易炸機，請各位高手予以分析指導。
謝謝
ykfuguang@163.com
謝謝，我看資料介紹22歐姆，不知如何？
謝謝版主。

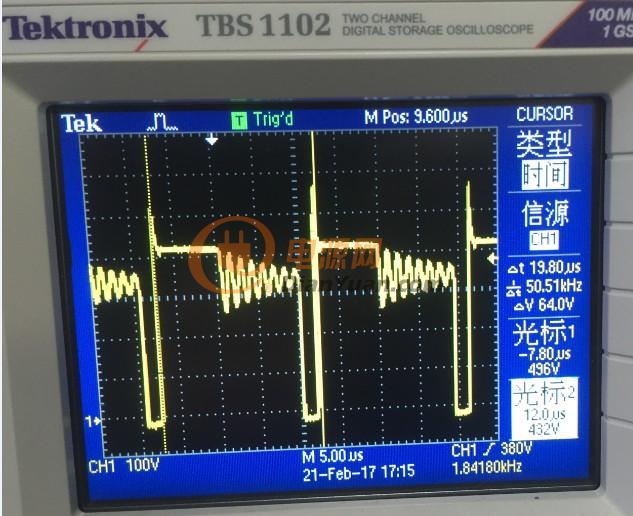

我知道Q1 DS波形，那么CS是哪里？如何測試？

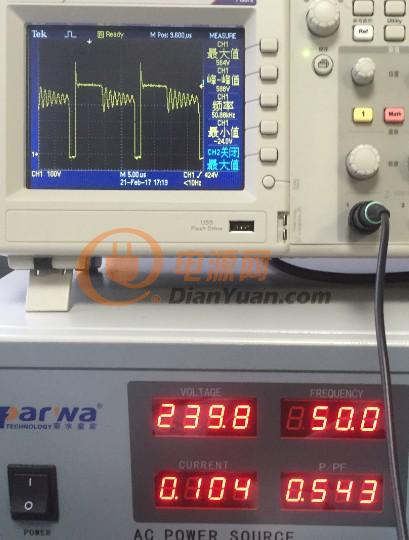

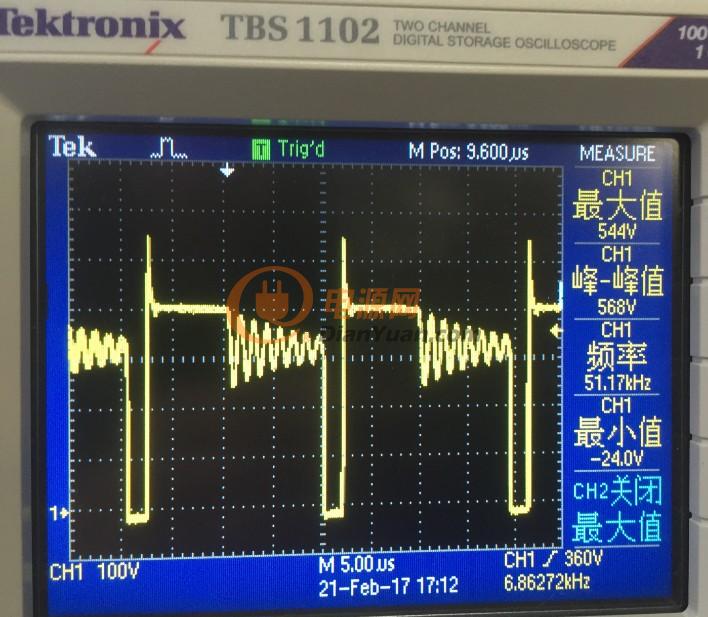

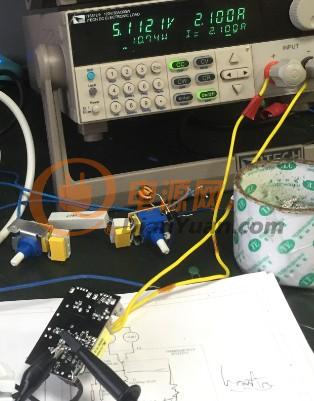

補充測試圖，便于高手分析指導。
謝謝版主，知道了。

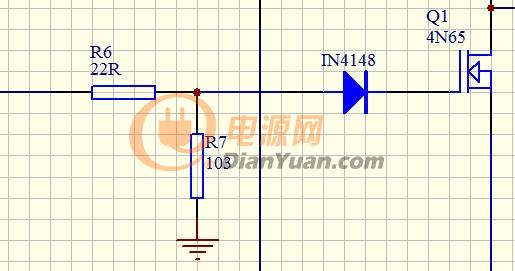

IN4148 這樣加嗎？

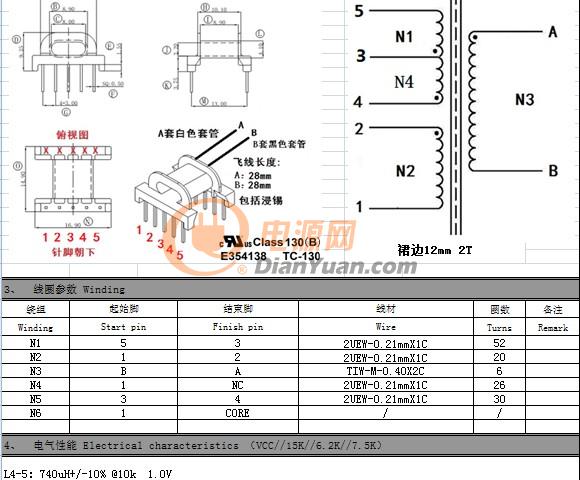

變壓器圖紙如下，請幫助分析。
變壓器圖紙：請參考分析。
我看了一下圖紙和大家的回復，估計炸雞原因是反峰過高，同時關斷存在米勒震蕩
R4改到10-22
R6改小一點，反并聯一個4148. 變壓器設計沒有問題。除非工藝。
