LinkSwitch-XT的漏極與其他管腳的高壓漏電要求是如何保證的

LinkSwitch系列內部都是含有一個高壓功率mosfet，其中漏極也是在開啟及穩態工作時提供內部操作電流，以LinkSwitch-XT為例，是如何保證高壓漏極與其它所有引腳之間滿足高壓漏電要求的？必須在PCB板上和封裝上都要滿足漏電要求才可以吧，對于最大漏極電壓和最大漏極電流是否也和高壓漏電要求有關？

全部回復(13)
正序查看
倒序查看
gdhe342
LV.9
2
2016-12-09 21:56

我發現無論哪種封裝，它的漏極D都是隔離開的，也就是封裝上比常規少一個管腳，這應該也是來保證漏電電壓要求的么？

0
回復
fordfiash
LV.9
3
2016-12-14 21:34
依賴漏極節點電容來控制漏感引起的峰值漏極源極電壓
0
回復
fordfiash
LV.9
4
2016-12-14 21:35
@fordfiash
依賴漏極節點電容來控制漏感引起的峰值漏極源極電壓
最大輸入電壓、漏感能量以及初級繞組電容決定了峰值漏極電壓
0
回復
opingss88
LV.10
5
2016-12-15 17:01
@gdhe342

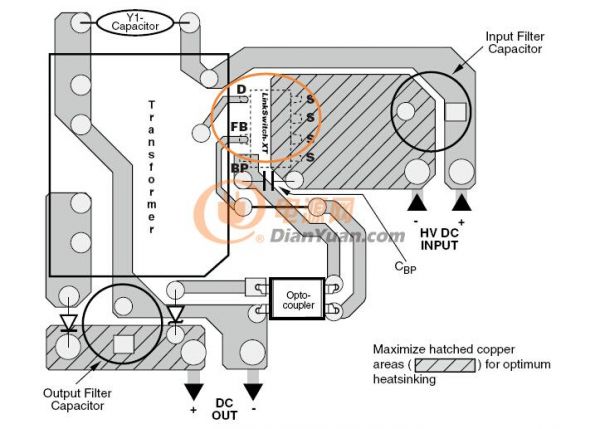

[圖片][圖片]我發現無論哪種封裝，它的漏極D都是隔離開的，也就是封裝上比常規少一個管腳，這應該也是來保證漏電電壓要求的么？
沒錯，這個應該是防止管腳間距以及短路的 發生，刻意封裝時候留了一個空位腳
0
回復
gdhe342
LV.9
6
2016-12-16 14:42
@opingss88
沒錯，這個應該是防止管腳間距以及短路的發生，刻意封裝時候留了一個空位腳
短路我覺得一般到不會，就是距離短了怕有漏電和回路，返到漏級就麻煩大了
0
回復
erecing
LV.9
7
2016-12-16 22:43
漏電要求是芯片本身的制造工藝決定的，只要按照規定的pcb布局要求設計就ok
0
回復
erecing
LV.9
8
2016-12-16 22:45
@gdhe342
短路我覺得一般到不會，就是距離短了怕有漏電和回路，返到漏級就麻煩大了
貌似這種封裝在LinkSwitch的其他系列里面也是這樣的，看來對于D級隔離還是需要的
0
回復
2016-12-17 23:11
@gdhe342
[圖片][圖片]我發現無論哪種封裝，它的漏極D都是隔離開的，也就是封裝上比常規少一個管腳，這應該也是來保證漏電電壓要求的么？
漏極的布線感覺比較細，是因為需要保證安全距離的原因么
0
回復
yogong2000
LV.4
10
2016-12-17 23:12
@erecing
貌似這種封裝在LinkSwitch的其他系列里面也是這樣的，看來對于D級隔離還是需要的
這種缺腳封裝只在電源類的芯片上看到過，pi的好多系列都是這樣
0
回復
truim333
LV.9
11
2016-12-18 15:53
最大漏極電壓是用來校驗在最高輸入電壓和峰值輸出功率時VDS沒有超過mosfet耐壓值
0
回復
truim333
LV.9
12
2016-12-18 15:54
@truim333
最大漏極電壓是用來校驗在最高輸入電壓和峰值輸出功率時VDS沒有超過mosfet耐壓值
最大漏極電流是檢測電源開啟時是否出現過高的前沿導通電流尖
0
回復
h547515318
LV.6
13
2017-01-05 13:57
PI的電源芯片都是小功率輸出的，LinkSwitch系列也是小功率LED上面用的比較多。
0
回復
a2512848524
LV.8
14
2017-01-11 08:55
本來是8腳的貼片間距比較小，為了加大D和S腳之間漏電距離還特地少放一個引腳。
