DC 18KV輸入的逆變器方案有嗎？

有個項目要求把DC18KV的電源變成DC3500V左右,開關頻率在10KHZ-50KHZ左右都可以，高壓變壓器方案是現成的，高壓整流和濾波也非常成熟。想搞個逆變電路，目前僅了解需要用高壓IGBT串聯起來當單管用，但是沒搞過類似的項目，不能確定自己能否解決IGBT串聯的均壓等一系列問題，請教哪位大師搞過類似的項目或者有成熟的其他方案！！！！

高壓 半橋

全部回復(7)
正序查看
倒序查看
net20
LV.4
2
2016-12-03 16:04
參考高壓變頻器，不過一般都是10KV的
0
回復
2016-12-03 16:41

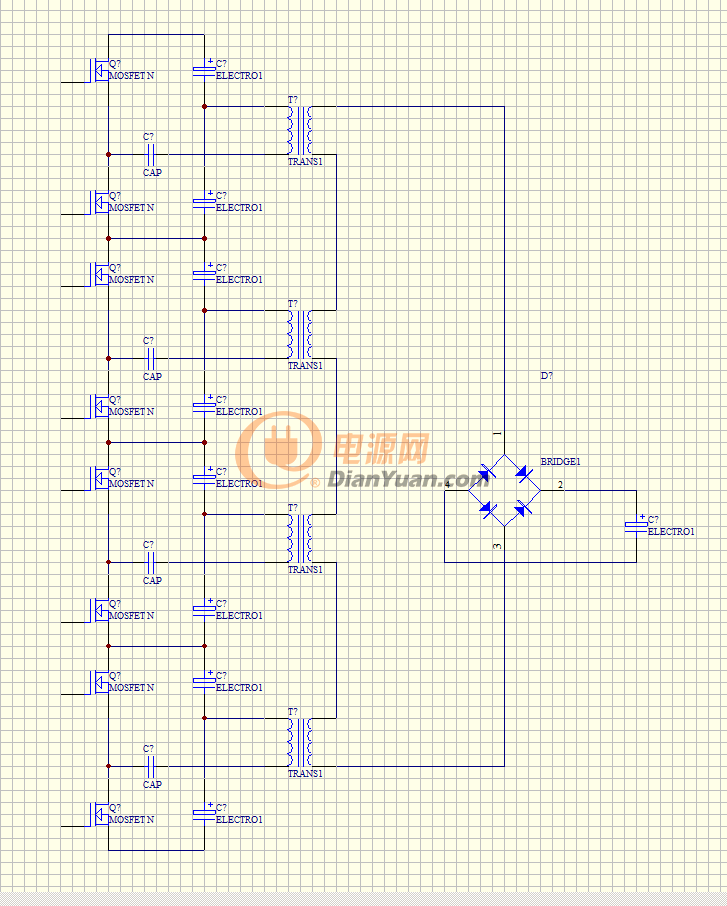

可以把DC18KV用電容串聯分為4組，每組4.5KV,然后選用6500V的IGBT。變壓器次級串聯。

0
回復
2016-12-05 10:16
@xzszrs
可以把DC18KV用電容串聯分為4組，每組4.5KV,然后選用6500V的IGBT。變壓器次級串聯。[圖片]
X版好久不見~~~~先賞啦~~~
0
回復
2016-12-05 16:33
@電源網-璐璐
X版好久不見~~~~先賞啦~~~
謝謝璐璐哈。
0
回復
jsapin
LV.5
6
2016-12-06 08:59
@xzszrs
謝謝璐璐哈。[圖片]
感謝上面位大俠的回復，10KV高壓變頻器我知道的大都是高低變頻，輸入是交流10KV的，用10KV交流工頻變壓器變成低壓后逆變出來低壓的變頻信號，而采用“高---高”方式的非常少，高壓直流輸入后逆變的非常少，這些電路沒看到過，我了解到的方案是和3樓司令的多級串聯差不多。但是司令提供的方案應該是初級串次級并比較好，每個功率級能夠均壓。
0
回復
jsapin
LV.5
7
2016-12-06 09:01
@jsapin
感謝上面位大俠的回復，10KV高壓變頻器我知道的大都是高低變頻，輸入是交流10KV的，用10KV交流工頻變壓器變成低壓后逆變出來低壓的變頻信號，而采用“高---高”方式的非常少，高壓直流輸入后逆變的非常少，這些電路沒看到過，我了解到的方案是和3樓司令的多級串聯差不多。但是司令提供的方案應該是初級串次級并比較好，每個功率級能夠均壓。
2樓的NET20大俠，要是有高壓變頻器  “高-高”方式的電路，如果方便請賜些學習學習
0
回復
jsapin
LV.5
8
2016-12-06 11:45
@jsapin
2樓的NET20大俠，要是有高壓變頻器 “高-高”方式的電路，如果方便請賜些學習學習

我在網上也看了不少“級聯式多電平變頻器”相關的電路拓撲，但是心里沒譜

0
