昨天上不了圖片，今天繼續。

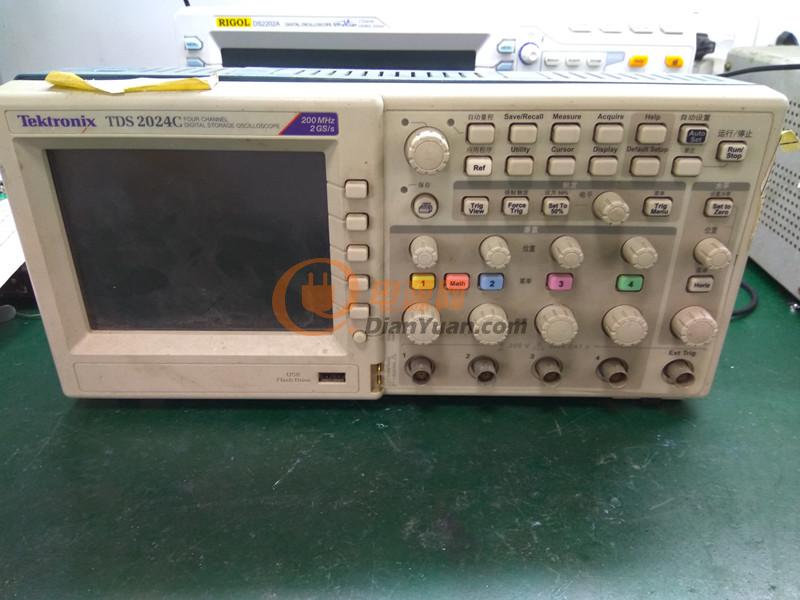

用了好久了，主要看是4通道的，不然懶得拆來修

打開后蓋的樣子，灰塵真多，第一次拆示波器，以為里面很復雜，特意拿個手機拍拍好能還原回去。誰知道現在都是高集成了，就幾塊電路板，接頭都一目了然。

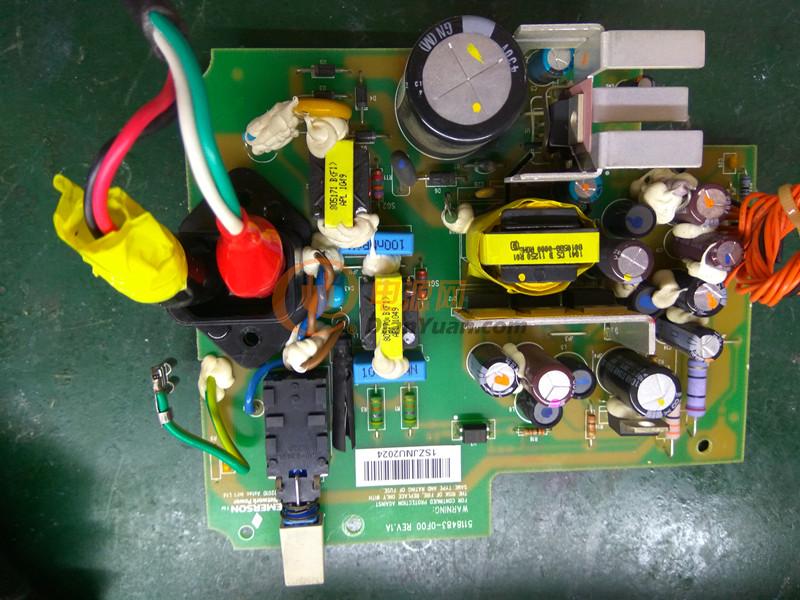

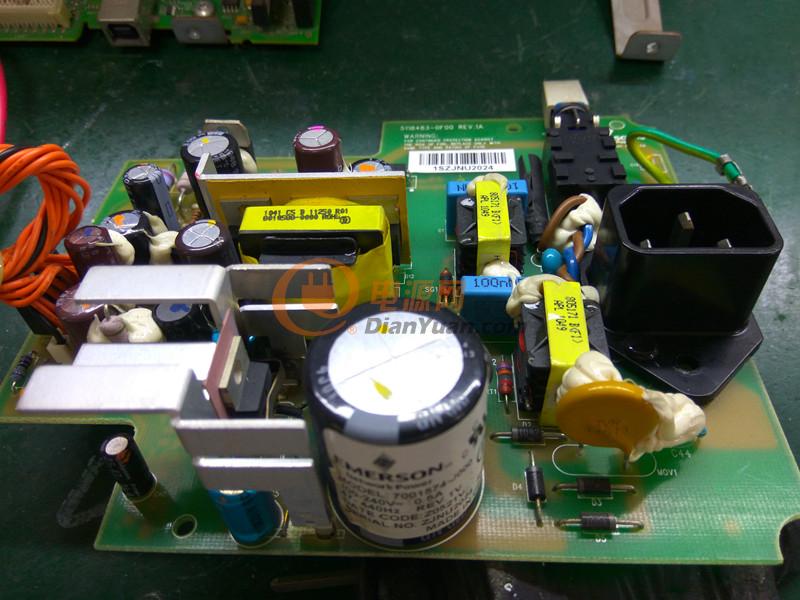

拆出來的電源板，換上一個保險絲，串燈通電還是沒有輸出。看來不單是保險。還有器件已經燒掉了。

萬用表測輸出大電容有280V的電壓，證明前面整流濾波部份還是好的。

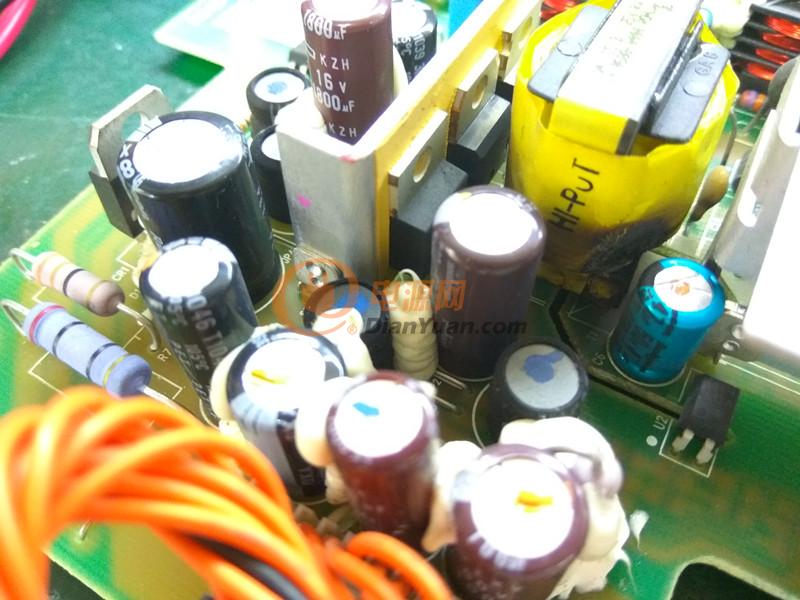

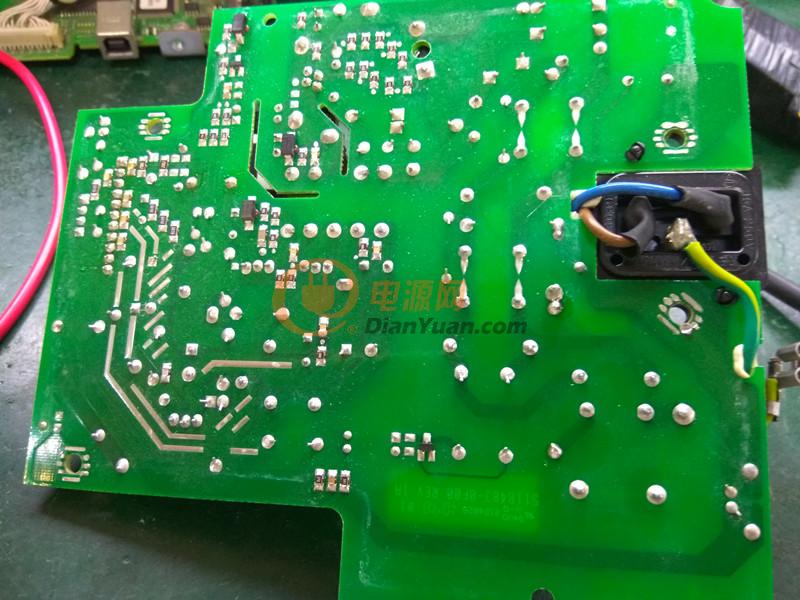

翻過來細看一下，集成IC的散熱片都炸黑了，連旁邊的變壓器都燒焦了，希望變壓器沒壞。

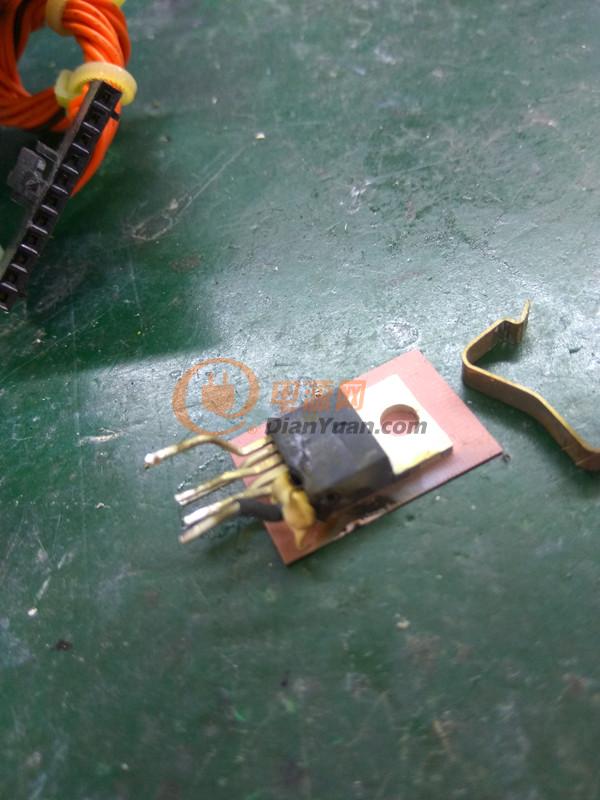

本體已經炸裂了，連它的人鐵絲扣都穿了個洞，可見溫度是相當?shù)母甙　Ｆ骷](méi)有鎖螺絲，只靠一個扣來壓緊散熱。

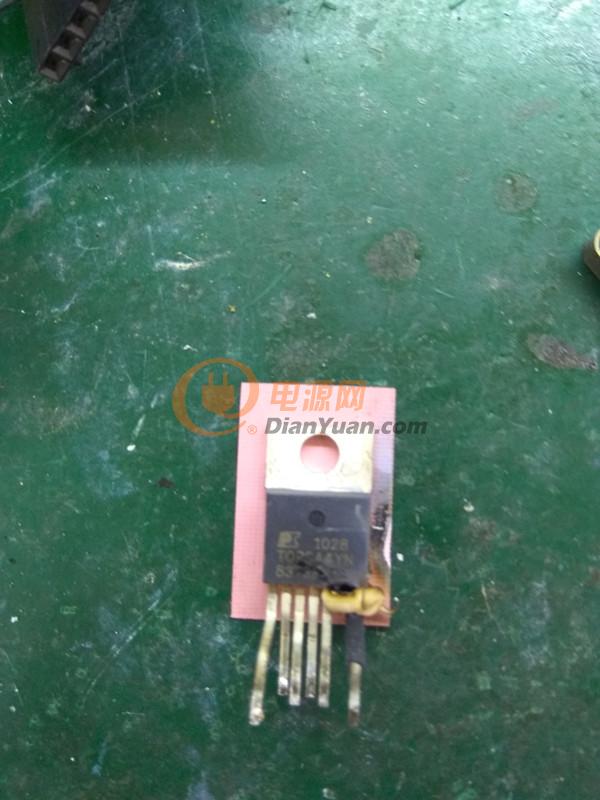

TOP244YN，就是這個集成電源IC壞了。TO-220-7的封裝。沒有用過PI的，只是等買幾個再修了。

看了一下，輸出的幾個管子也沒有東西固定壓緊散熱器的，絕緣的應該是云母片吧。

所幸的是變壓器沒有壞，其它也沒有測出有問題的。這樣就安心的等IC了。

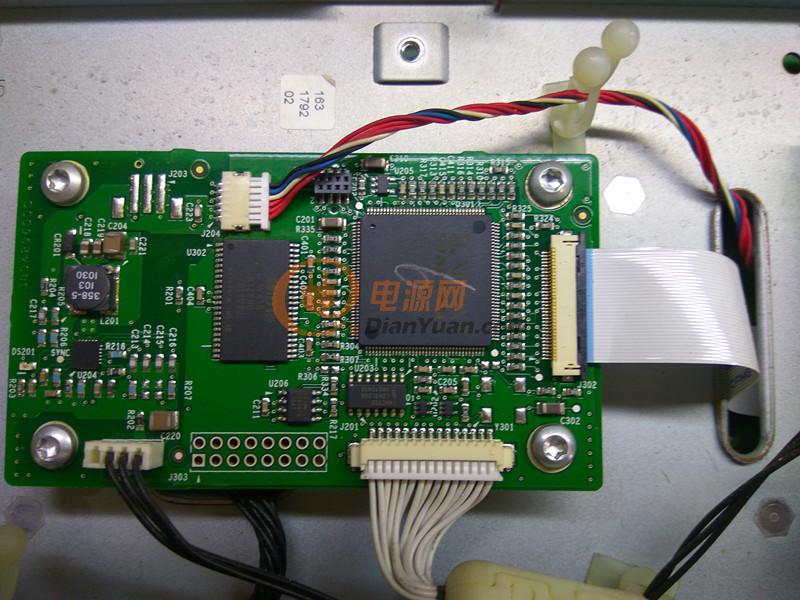

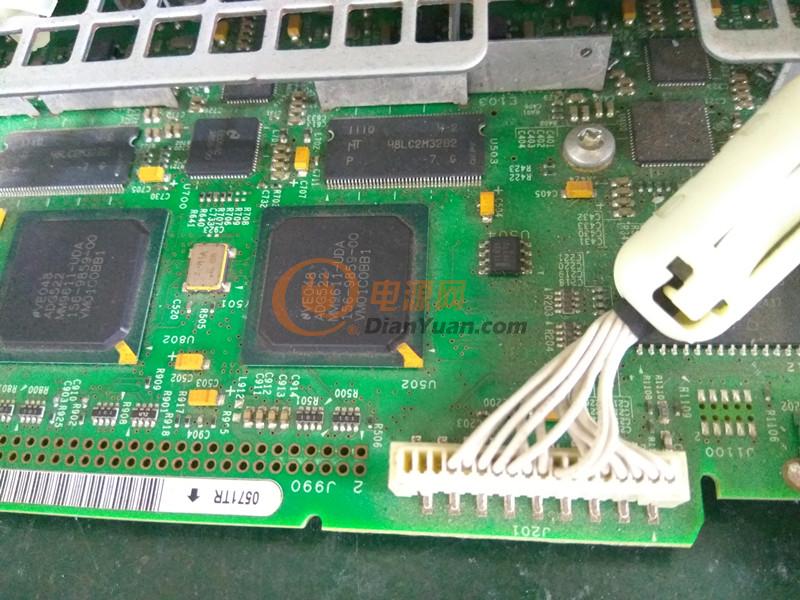

再拍拍其它的控制板。

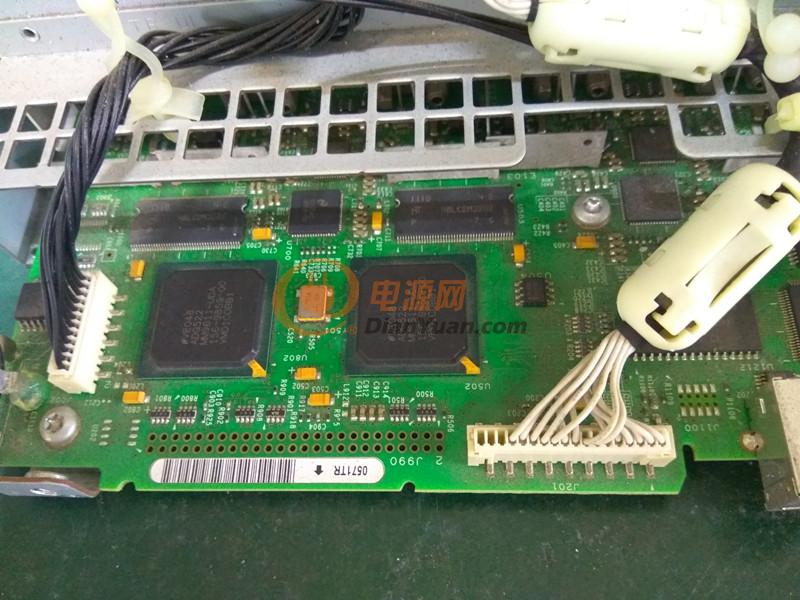

信號線套了兩個磁環，減少干擾。

      注：現金紅包僅限當日領取

      活動介紹：http://www.daogou-taobao.cn/bbs/1531738.html

呵呵，沒怎么折騰，應該能用，等零件來了才知道。

外圍元件也要檢查一下。

感覺怎么樣？

這示波器修完了賣嗎

公司財產，要用才會去修。不能賣的。

何必呢？

沒用過不太好說。不過看到很多大廠都用做輔助電源。應該是不錯的選擇。

3842確實也經典，不過得加一些保護電路，外圍有點多。
