我是一只電子超級菜鳥！“電子制作”是我業余愛好。為了生活而忙于工作！很久沒動手了.這幾天剛好有點時間，

動手搞個12V電瓶充電器玩玩。

主要設計參數如下：

1.三段式充電設計。

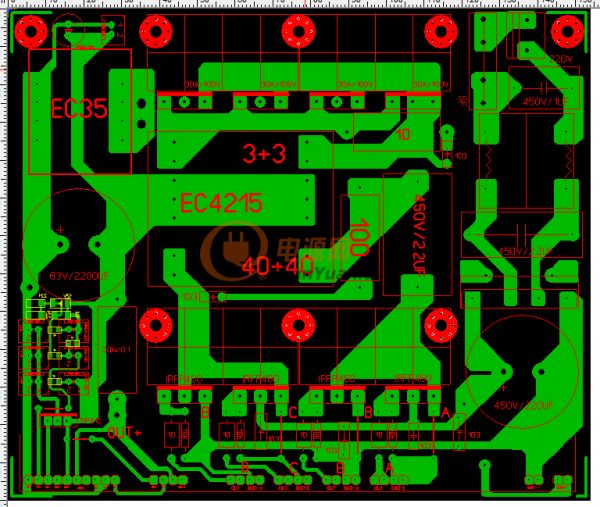

2.全橋驅動開關電源。

3.最大輸出電流20A。

4.全橋驅動管：IRFP460.

5.4個100V/30A肖特基二極管。

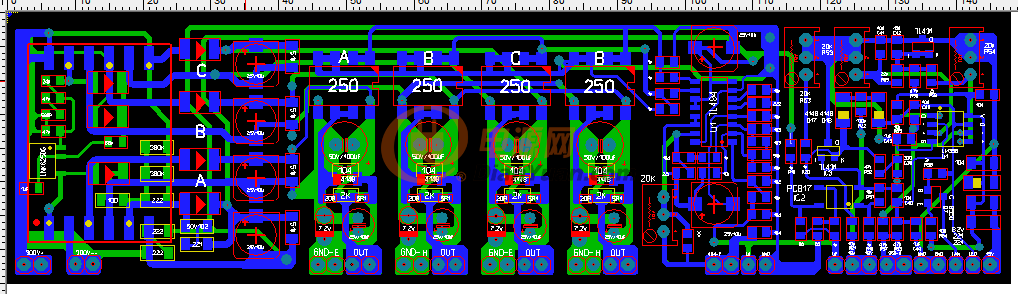

6.獨立驅動板（參考老壽的TLP250光耦方案，頻率約：25KHZ）

7.功率變壓器：EC4215,初級：0.67MM*2=42T,次級：4平方編織銅帶=3+3T。

8.輸出電感外徑35MM的鐵硅鋁磁環，1.25*2=8T。

  現在做成后出現變壓器有間歇打嗝的現象，按以往經驗應該是驅動頻率與變壓器的匹配出現異常所致！

但經調節沒能解決問題。另，試帶2.5A的負載三段式控制正常，也沒發現電壓下跌的現象，但連續通電

5分鐘后，發現4個全橋功率管嚴重發熱（在60度以上）。因本人水平有限，也欠缺相關設備（只有個萬用表

及一把電烙鐵）經多次分析沒能找出異常原因。懇請各位大師指點。先感謝！
