坐等樓主填坑啊~

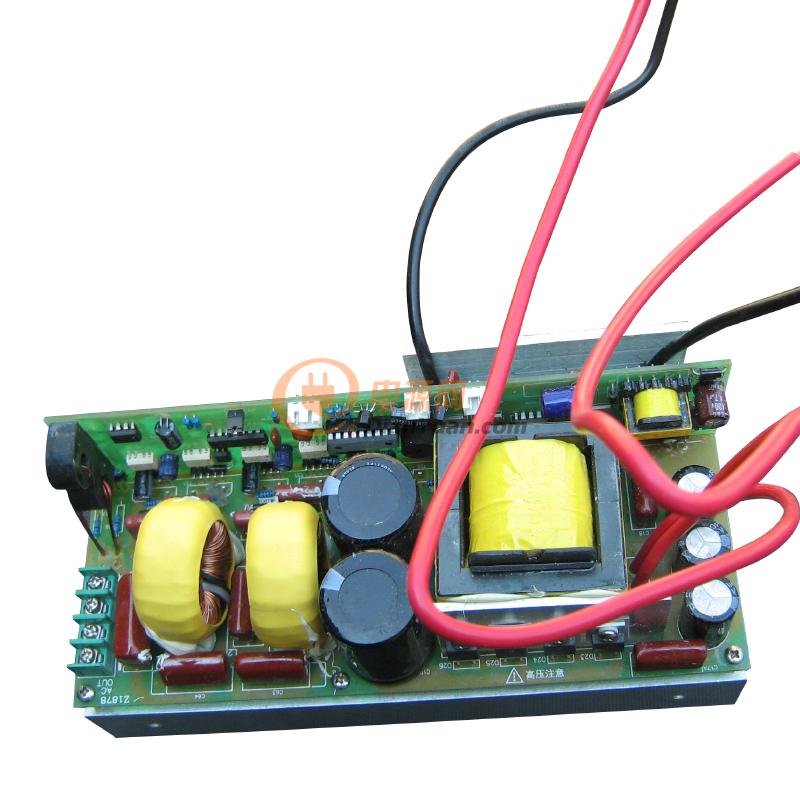

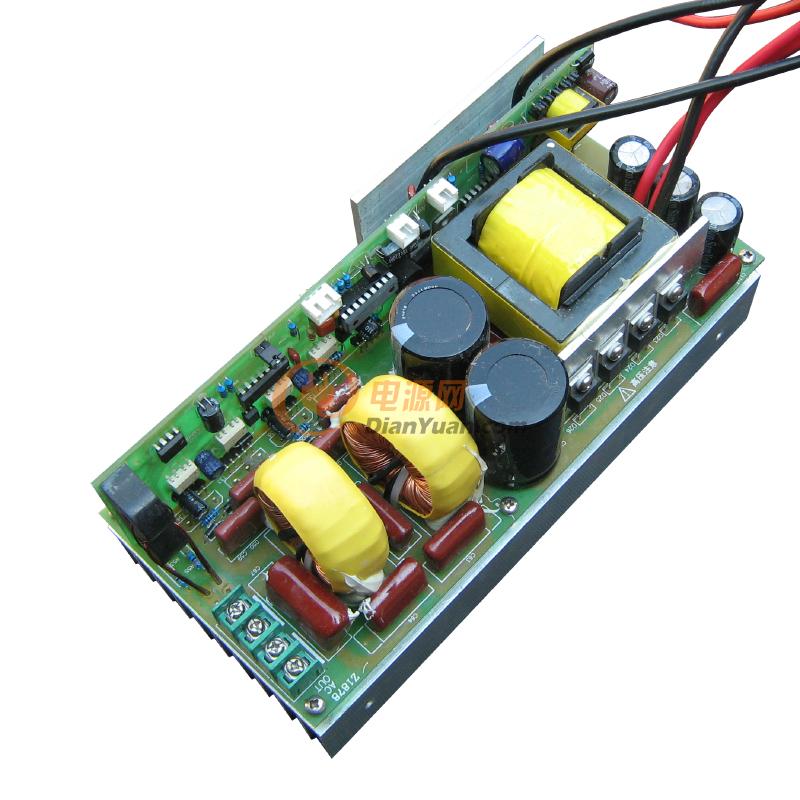

推挽功率管是RU190N08四只,逆變橋是IRFP460Ａ四只



460好像沒那莫大功率

600瓦持續功率好像，，，短時間沒事，長時間滿載，估計不行。。。。現在的逆變器，多數虛標，真正滿載，我估計用不了太久。現在我看不中高頻的，電子原件龐大，高溫壽命短，切大部分都是高集成的，壞了也難修。

其實高頻最大的缺點并不是發熱而是后級有可能直通,如果在使用時某一橋直通了對后面的負載危害很大,電信級的高頻逆變器里面一大片讓人頭暈的集成電路大部分都是為輸出保護而設計的,如果沒有完善的保護有可能一個失誤幾百萬的設備就完蛋了,因此高頻逆變想做好需要深厚的功力,而單相工頻的只要開環電壓不超過280隨便弄都沒事甚至保護只需要一個合適的保險管就行了.

也就是說如果你只想帶個照明用的燈泡或者看個電視玩?zhèn)€電腦用高頻工頻都行一樣的,如果你的負載是昴貴的設備工頻是首選.

460是20A管子輸出5A沒問題

沒必要擔心,有風扇吹

并且電池容量畢竟有限,48V20AH電池滿載一小時電池就沒電了

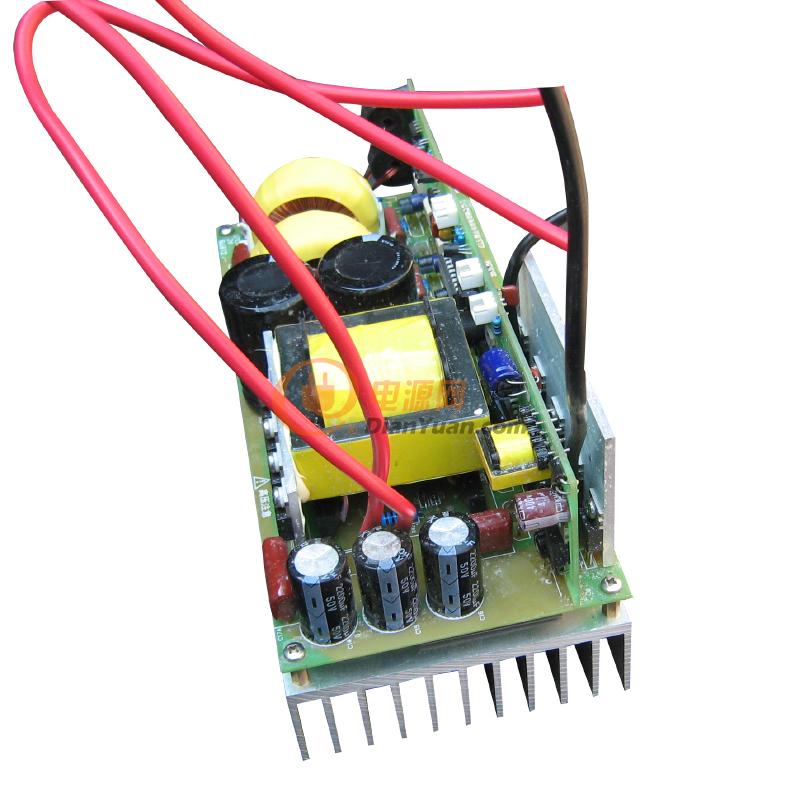

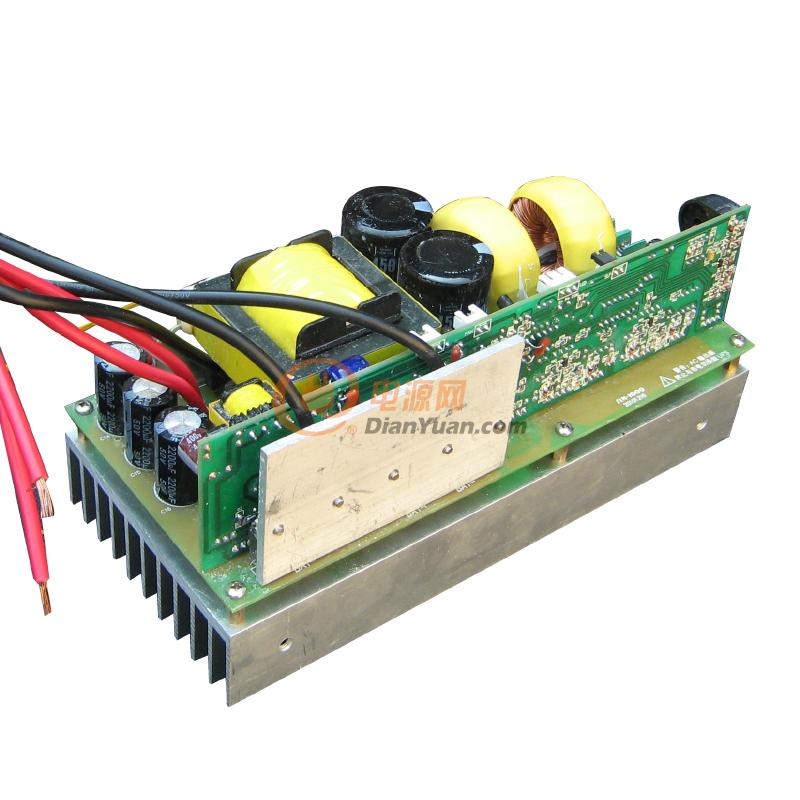

這種散熱結構我喜歡，做全封閉設備很好，

我在維修各種電子設備時特別有風扇的灰塵多，這些灰塵引起的故障特別多，

現在在搞的一個50AH鋰電池保護板，充電器逆變器一體的采用內外置散熱，

建立一個封閉環境保護電路板，殼內風扇和殼外風扇溫控散熱。

從貼子發出來我就沖“祥解”進來的，現在依然等著你的祥解！

1000W純正弦逆變器大概能帶動多少家用電器設備？

我也想了解下原理圖，等待版主分析中

怎么沒了呢，樓主繼續呀

這是足功率1000W的

帶動1000W沒問題



太簡陋了，不足功率啊

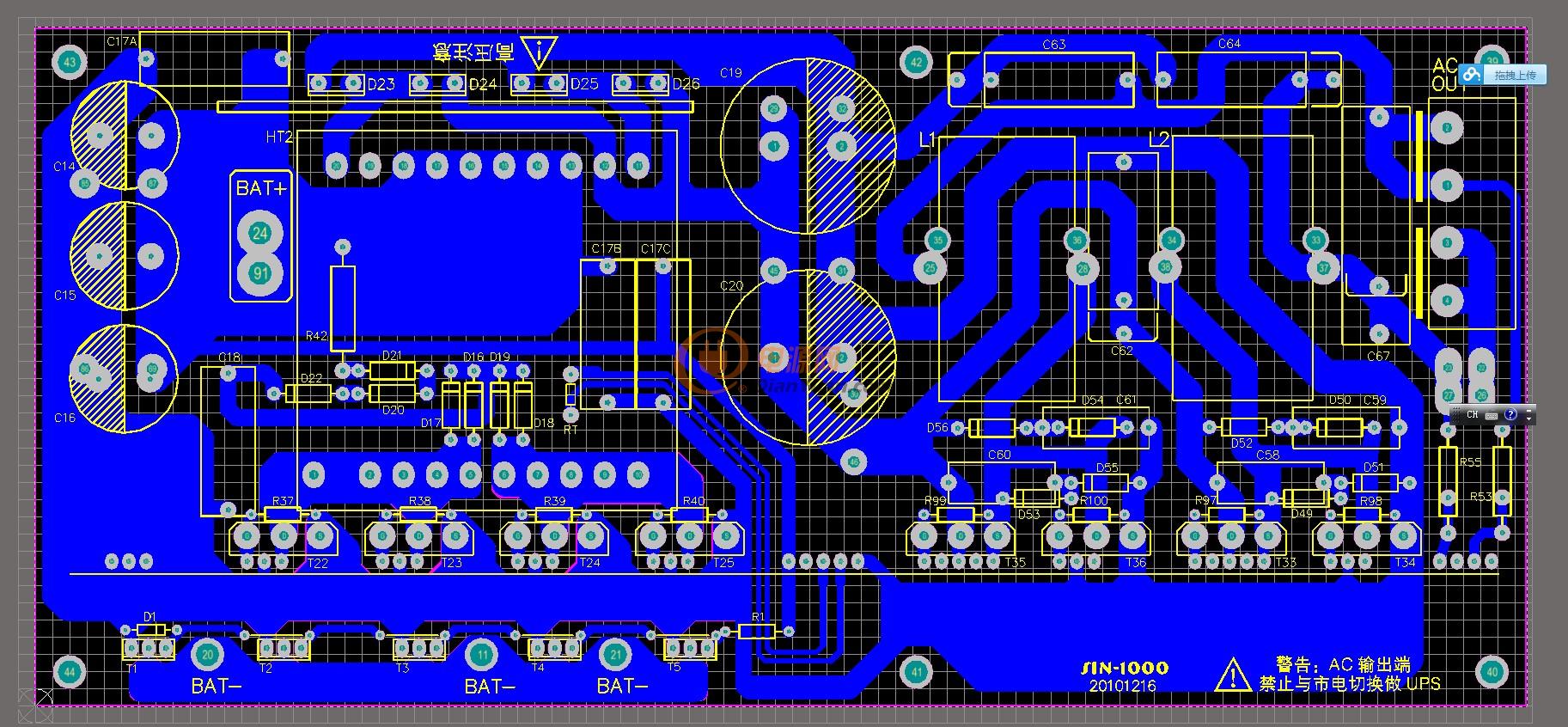

功率沒問題，那PCB是要鍍錫的。

足功率指的是純電阻負載足功率，如果是壓縮機類的感性負載是不可能足功率的。啟動功率要達到額定功率的3-5倍

用  PIC 16F74做的效果好

這個是正弦芯量產機型，應該是2009年左右的機器吧，很好用，機器功率很足。

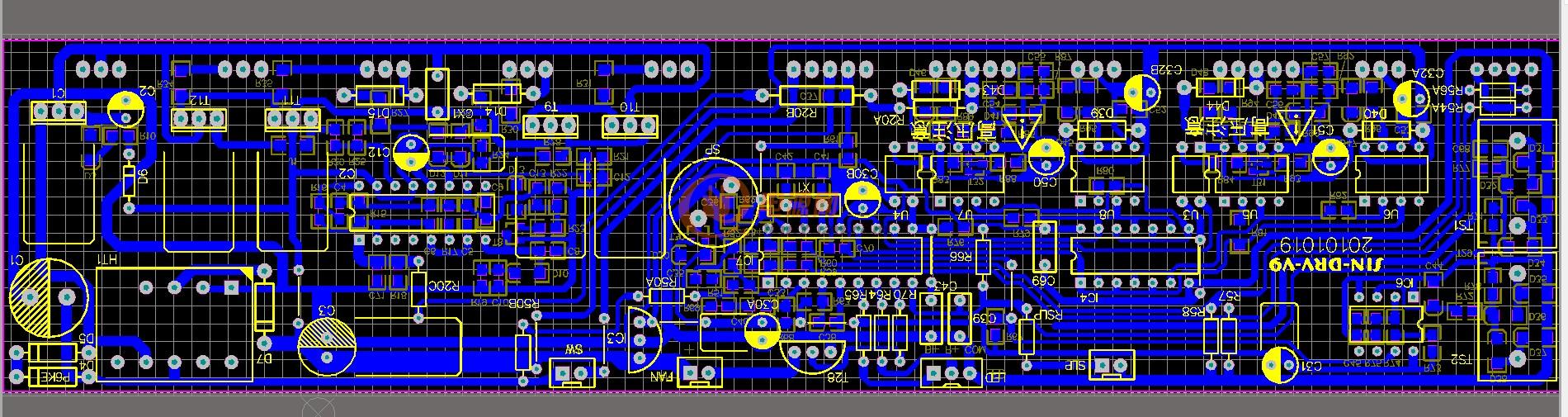

主控和驅動，能公開嗎

你如果還需要可以聯系我，我在生產這個，旺旺：bj586
