山寨120KHZ高頻烙鐵成功，特來感謝原貼

本人是一個DIY愛好者，時不時的會做一些電路實驗，平時用的是普通的電烙鐵，很多時候感覺普通的烙鐵力不從心，尤其是大的焊點焊的和狗啃的差不多（包括這次做烙鐵的電路，焊點稍微大一點都化不了），正巧上手有一個快克205的手柄，也碰巧無意間看見前幾年zengliang803老師的150w半橋驅動126KHZ高頻烙鐵制作圖紙帖子，想著可以利用手里的手柄山寨一個試試，由于中間買到假的G3525，遇到N多的問題，最終換了正品的芯片解決所有困擾（包括波形不好（變尖）、上驅動變壓器13腳限流電阻和驅動變壓器發熱等等，換了芯片后統統解決）現在用的REX C100工業控制器完全山寨原貼的電路，現在就是升溫時間大概是300度20秒的樣子，好像沒有原貼里面描述的快，但是對我來說也是夠用了也懶得調整了，溫控PID控制很好上下5度沒有問題，現在工作很穩定，感謝zengliang803老師提供的圖紙。

上幾張圖片顯擺一下，焊工和布線請無視：

全部回復(28)

只看樓主

正序查看

倒序查看

學而用之

LV.3

2016-10-18 12:48

回復

電源網-天邊

2016-10-18 13:02

特意趕來獎勵噠。樓主繼續！

回復

學而用之

LV.3

2016-10-18 13:22

@電源網-天邊

特意趕來獎勵噠。樓主繼續！

領賞感謝！

回復

Coyuun

LV.1

2016-10-18 17:46

@學而用之

領賞感謝！

好好學學

回復

學而用之

LV.3

2016-10-19 10:48

@Coyuun

好好學學

會的正在學習！

回復

電源網-fqd

2016-10-19 11:04

帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）

注：現金紅包僅限當日領取

活動介紹：http://www.daogou-taobao.cn/bbs/1531738.html

回復

電源網-fqd

2016-10-19 13:59

已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/

回復

pingdan

LV.3

2016-10-29 11:51

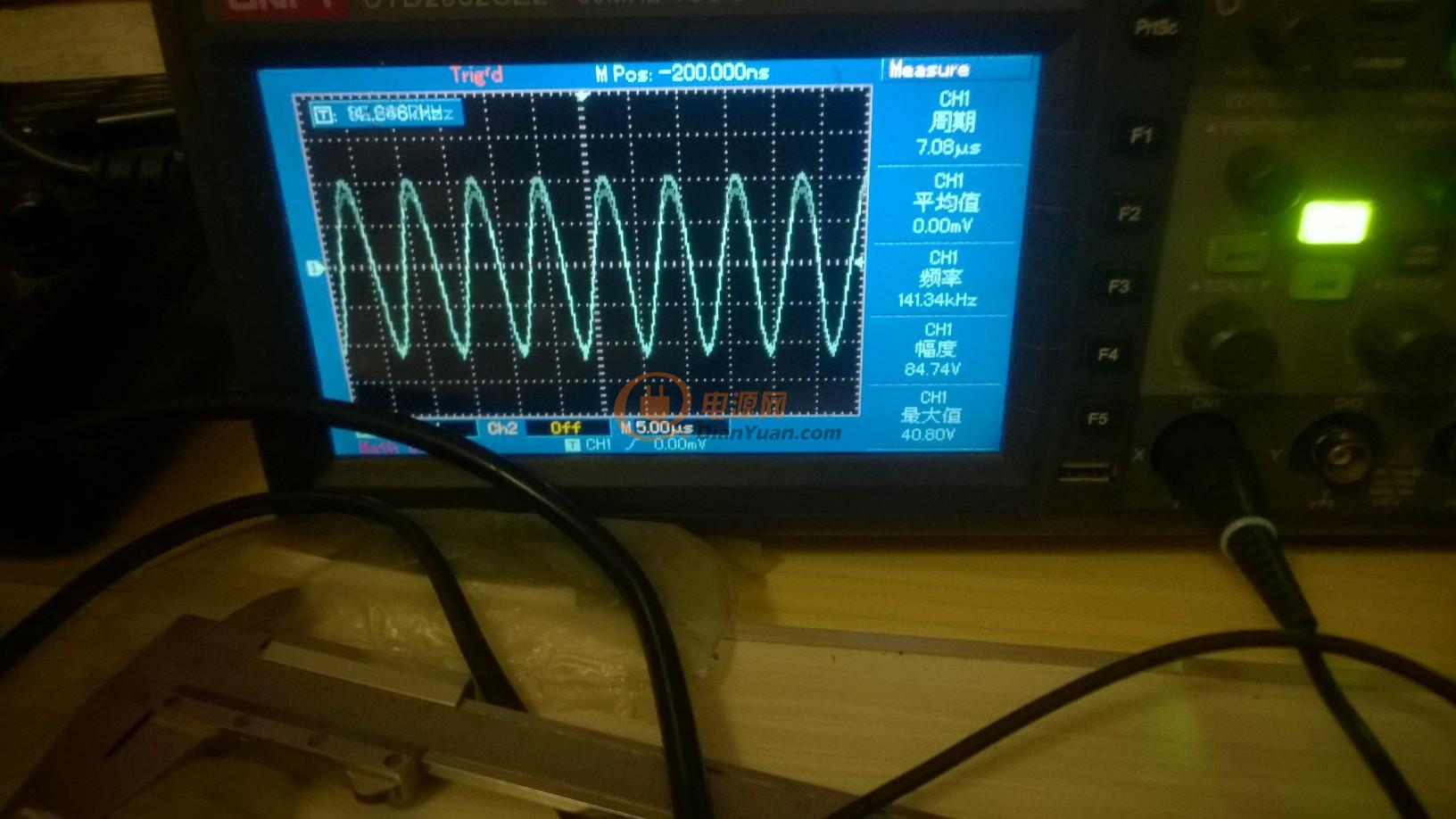

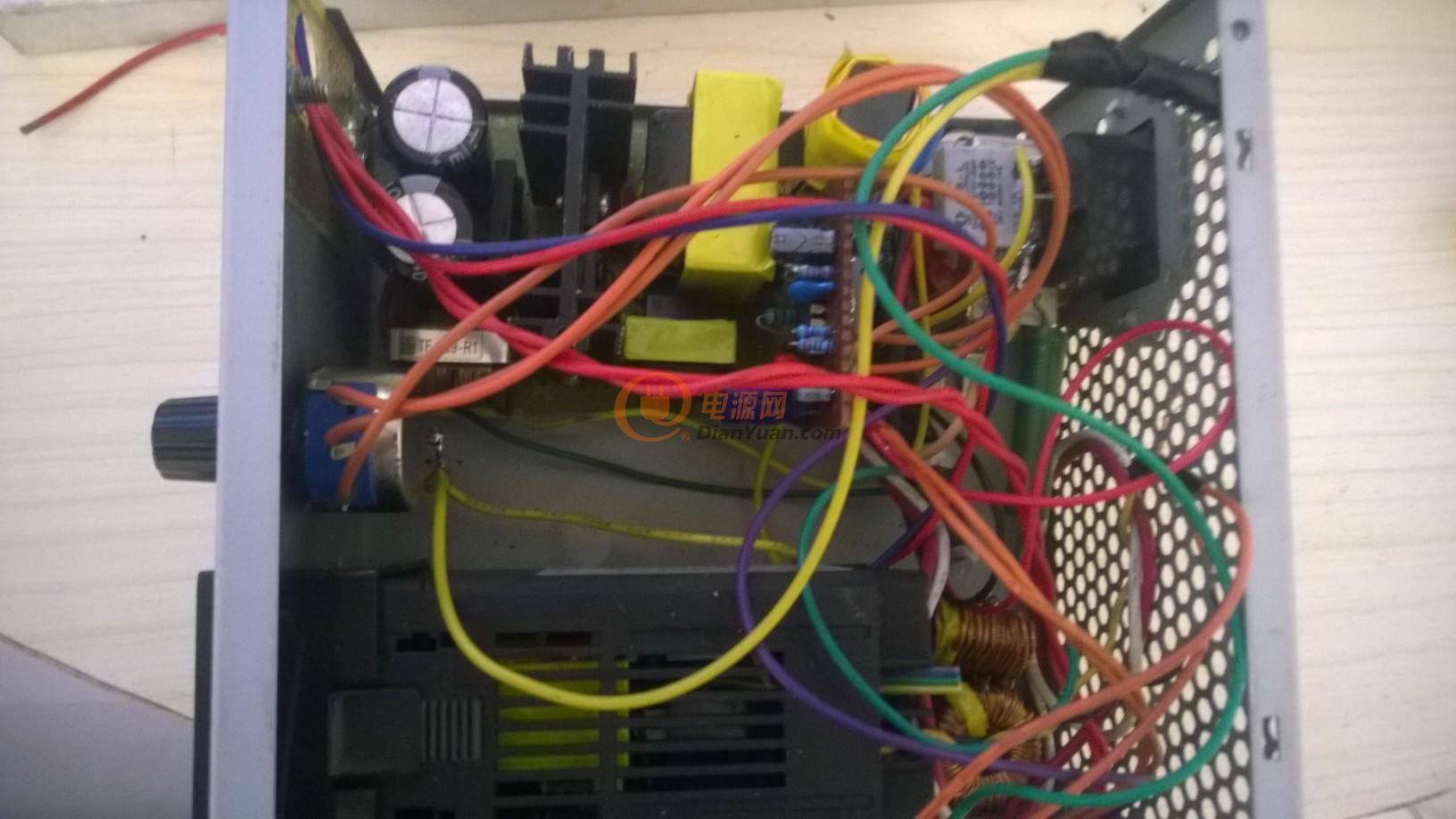

非常感謝樓主提供半橋線路，我也學做了一個90W的，141KHz的40V左右，負載LCL濾波。樓主輸出電壓是多少

回復

學而用之

LV.3

2016-10-30 17:10

@pingdan

[圖片]非常感謝樓主提供半橋線路，我也學做了一個90W的，141KHz的40V左右，負載LCL濾波。樓主輸出電壓是多少[圖片]

你的輸出是多少，我沒有測過輸出，我用萬用表測才3v多可能是頻率太高的原因，現在示波器被人借走了看不了反正現在用的很穩定。

回復

學而用之

LV.3

2016-10-30 17:13

@pingdan

[圖片]非常感謝樓主提供半橋線路，我也學做了一個90W的，141KHz的40V左右，負載LCL濾波。樓主輸出電壓是多少[圖片]

你那個電位器干嘛用的？

回復

pingdan

LV.3

2016-10-31 13:33

@學而用之

你那個電位器干嘛用的？

限流的，我做的這個手柄溫度越高電壓和電流都增加，用示波器看著是40V，到300多度就能增加到50V，就加個限流保護點手柄

回復

學而用之

LV.3

2016-10-31 14:26

@pingdan

限流的，我做的這個手柄溫度越高電壓和電流都增加，用示波器看著是40V，到300多度就能增加到50V，就加個限流保護點手柄

對了我現在有個問題就是開機時開關火花比較大應該是里面兩個電容充電時的大電流的原因，你的有沒有這種情況有米有好的解決辦法？

回復

pingdan

LV.3

2016-10-31 15:13

@學而用之

對了我現在有個問題就是開機時開關火花比較大應該是里面兩個電容充電時的大電流的原因，你的有沒有這種情況有米有好的解決辦法？

我加了個10歐10瓦的電阻，2瓦的應該夠用吧

回復

pingdan

LV.3

2016-11-05 11:16

@學而用之

你的輸出是多少，我沒有測過輸出，我用萬用表測才3v多可能是頻率太高的原因，現在示波器被人借走了看不了反正現在用的很穩定。

6孔插座才郵到開始裝

加個定時待機40秒后待機，電路還不成熟試探中。。。

半小時待機基本穩定在200多度

回復

學而用之

LV.3

2016-11-05 14:27

@pingdan

6孔插座才郵到開始裝[圖片]加個定時待機40秒后待機，電路還不成熟試探中。。。[圖片]半小時待機基本穩定在200多度

電路發上來看看

回復

pingdan

LV.3

2016-11-05 14:30

@學而用之

電路發上來看看

我的是202手柄帶感應開關，一定要調閃爍狀態，不然功率管和電感會熱

回復

學而用之

LV.3

2016-11-05 15:27

@pingdan

[圖片]我的是202手柄帶感應開關，一定要調閃爍狀態，不然功率管和電感會熱

電路基本看懂了，但是你兩個光耦的輸出是并聯的嗎？還有你這個電路和溫控器怎么切換的工作的？手柄拿起震動開關接觸接通可控硅給定時電容放電，拉低晶體管基極電位低于穩壓管閥值晶體管截止光耦輸出，放下手柄電容放電到不能維持可控硅導通，電容充電高過閥值晶體管導通拉低集電極電位光耦停止輸出，你下面的電路原理和上面是一個思路，但是看你畫的光耦輸出級并聯不是太明白，我的理解是用這個定時電路來切換待機溫控和工作溫控交換工作，不知道是不是這樣。
