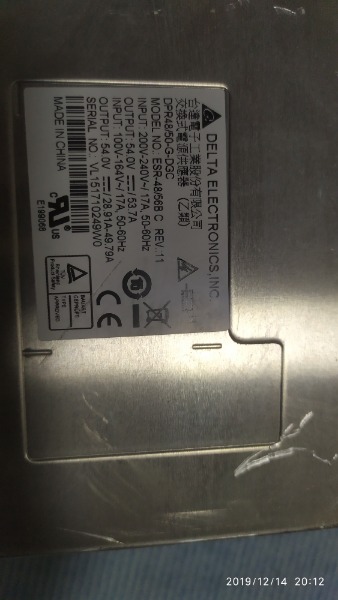

臺達電源ESR4856AC 改裝完成.感覺還好.在改的.準備改的朋友來看看.說說.相互學習.

過十月一后.在網上購入臺達電源一臺.從準備到配件齊全改裝用了兩個星期的空閑時間.算起來也就一整天功夫啊.

一.電壓電流可調改裝

二.輸入輸出端改裝.

三.面板表頭改裝.

四.高壓整流改裝

一.

1.通電前的準備,外觀完好無損,內部也沒有動靜,從資料得知,屁股后面橫著三個端子從左至右是火線L ,零線N.接地線E . 中間軟開關接線從上至下2和4連接 , 其它不知作用.右邊是直流輸出四個是負極.三個是正極 .

2.接線加電后.就聽見風扇轉起來.負載接了燈泡不亮.測量2腳為正,4腳為負電壓4.2伏.連線用的是電腦軟驅電源插頭.正合適,調去兩根用.短接兩線有電壓輸出燈泡微亮.電壓是52V.通電幾分鐘.正常.

3.開拆上蓋7,8顆螺絲.就能打開了.內部還算比較干凈.開始找改調電壓和電流的芯片. U24 U27的位置.在中間控制板上, 根據自己的情況改裝.這個電源適合移動帶著用.比較小的了.所以外加的東西越少越好.電壓和電流不是常常的調節.就地安裝電位器.手里只有電位器配件齊全點.今天晚上的任務就只改電壓和電流.電壓用10K電位器.1腳接U24的4腳,2腳接U24的5腳 ,3腳接JB2的下面2腳.我把JB2的1腳剪去了.放電位器焊接影響. 電流用100K的電位器.1腳接U27的4腳,23連在一起接U27的5腳.就地加膠固定.注意旁邊的電阻,改高壓時得換掉.

4.通電試機.電壓輸出40V .正常.因電位器處在中間.往下調,電壓變化平穩.調到9V左右.無輸出了.低壓.高壓.過流保護沒有改.所以10---50V調節良好.40V以上調節變化慢些.電流沒有安表頭先不測試了

.5.上蓋打孔留出調節電位器.安裝后可以吧.滿意.明天購LED表頭和電容.手里只能測到30V以下.得買三線的.進行電壓電流顯示和高壓輸出改裝準備.還有后面電源輸入輸出改裝.歡迎朋友來看看.指點.

全部回復(36)

只看樓主

正序查看

倒序查看

電源網-fqd

2016-10-18 11:26

為什么中間幾張照片看不到

回復

山東臨沂

LV.2

2016-10-18 11:26

續改:二.

1.改裝面板電壓電流LED表頭.買的三線100V 和200V.把面板拆下來,在坑上面邊打六個小眼用1MM的鉆頭,并排打.上電壓表線靠右穿入,再用熱熔膠粘住,表頭得買高11MM的.我安裝才發現這次是12MM .兩個高出了2MM,安裝完后才發下面的用板擋著.只能用鋸去3MM .看圖.電流表100V表頭改.更換表頭390K電阻15K后4V顯示60就OK了.電流表白線輸入端接U14 3腳. 黑線接入U27 4腳.紅線接U27 8腳 12V .這兩腳再接入一個隔離電源模塊12V轉12 V的.電壓表頭黑線接入模塊3腳負輸出端和直流輸出負極.表頭紅線接入隔離模塊4腳輸出端.表頭白線直接直流輸出正極.顯示完成.

三.高壓改裝.更換輸出電容 160V100UF六只.變壓器調抽頭.與兩整流塊正極對接連串聯.改R187電阻100K為200K,我的改后輸出101V .光耦從上至下第三個斷開一腳.取消各種保護.高壓完成.這個忘了拍圖片.

四.后面輸入輸出改裝.因是改的高壓交流輸入可以用料小點.所以用的8字插座.如果用大電流得換三孔座或用2.5平方以上線直連接.我的要求后面小.攜帶方便.誤碰防損壞.我覺著改的后面這樣最合適.最后通電試機發現電源左側后端發熱點最強,所以說電位器安裝最好不要在后邊,會引起電壓波動的,10A電流沒負載測試.聽說這電源發熱量很大的.不過聲音也不小啊.先到這里,用用再來說說!!!需要改的朋友聯系.

五.配件.

1.電容6只 160V100UF 直徑13MM 高30MM.

2.LED表頭200V兩只.要高度11MM的.

3.隔離模塊12/12V

4.多圈電位器100K 10K各一只.

5.貼片電阻要0603規格的200K或220K 一只.還有一只電流表頭用的15K

6.電源輸入輸出端子各一只.8字口的.XT60插頭一套.加熱熔膠一根.

成本合計30元.

回復

電源網-fqd

2016-10-18 11:34

已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/

回復

電源網-天邊

2016-10-18 13:04

@山東臨沂

續改:二.1.改裝面板電壓電流LED表頭.買的三線100V和200V.把面板拆下來,在坑上面邊打六個小眼用1MM的鉆頭,并排打.上電壓表線靠右穿入,再用熱熔膠粘住,表頭得買高11MM的.我安裝才發現這次是12MM.兩個高出了2MM,安裝完后才發下面的用板擋著.只能用鋸去3MM.看圖.電流表100V表頭改.更換表頭390K電阻15K后4V顯示60就OK了.電流表白線輸入端接U14 3腳.黑線接入U27 4腳.紅線接U278腳12V.這兩腳再接入一個隔離電源模塊12V轉12V的.電壓表頭黑線接入模塊3腳負輸出端和直流輸出負極.表頭紅線接入隔離模塊4腳輸出端.表頭白線直接直流輸出正極.顯示完成.[圖片][圖片]三.高壓改裝.更換輸出電容160V100UF六只.變壓器調抽頭.與兩整流塊正極對接連串聯.改R187電阻100K為200K,我的改后輸出101V.光耦從上至下第三個斷開一腳.取消各種保護.高壓完成.這個忘了拍圖片.[圖片]四.后面輸入輸出改裝.因是改的高壓交流輸入可以用料小點.所以用的8字插座.如果用大電流得換三孔座或用2.5平方以上線直連接.我的要求后面小.攜帶方便.誤碰防損壞.我覺著改的后面這樣最合適.最后通電試機發現電源左側后端發熱點最強,所以說電位器安裝最好不要在后邊,會引起電壓波動的,10A電流沒負載測試.聽說這電源發熱量很大的.不過聲音也不小啊.先到這里,用用再來說說!!!需要改的朋友聯系.[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]五.配件.1.電容6只160V100UF 直徑13MM高30MM.2.LED表頭200V兩只.要高度11MM的. 3.隔離模塊12/12V4.多圈電位器100K10K各一只.5.貼片電阻要0603規格的200K或220K一只.還有一只電流表頭用的15K6.電源輸入輸出端子各一只.8字口的.XT60插頭一套.加熱熔膠一根.成本合計30元.[圖片]

繼續繼續我是過來點贊的
