  • 【獲得20元現金紅包】拆、拆、拆明緯1000W開關電源完全肢解，原理圖、變壓器、各零件想看什么有什么

【獲得20元現金紅包】拆、拆、拆明緯1000W開關電源完全肢解，原理圖、變壓器、各零件想看什么有什么

明緯 SE-1000-24  24V 41.7A，，二手區沒人看就直接毀啦。

先上一個規格書。

SE-1000-SPEC.PDF 規格書

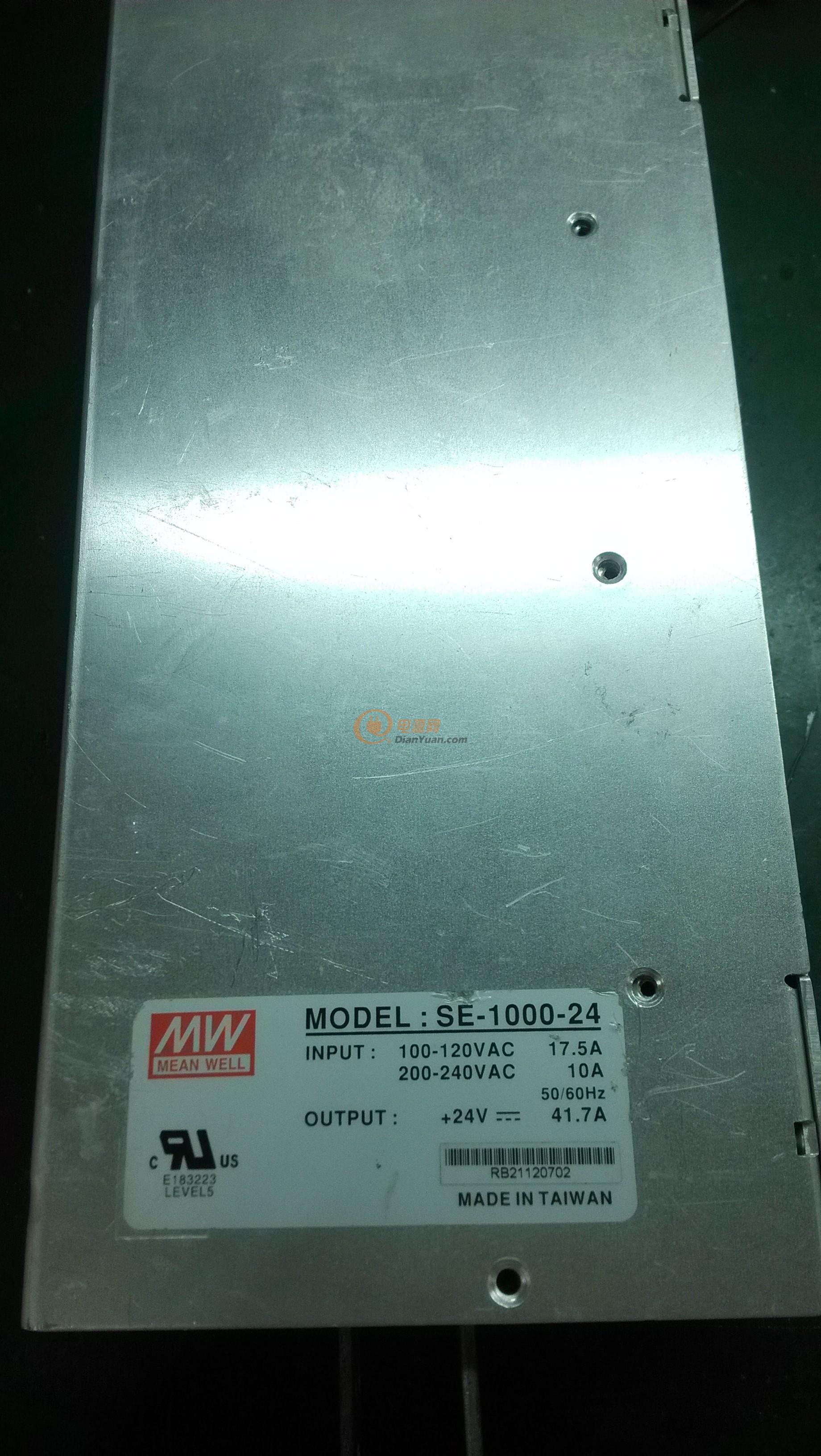

IMG_20161011_160104

還貼著條型嗎。。

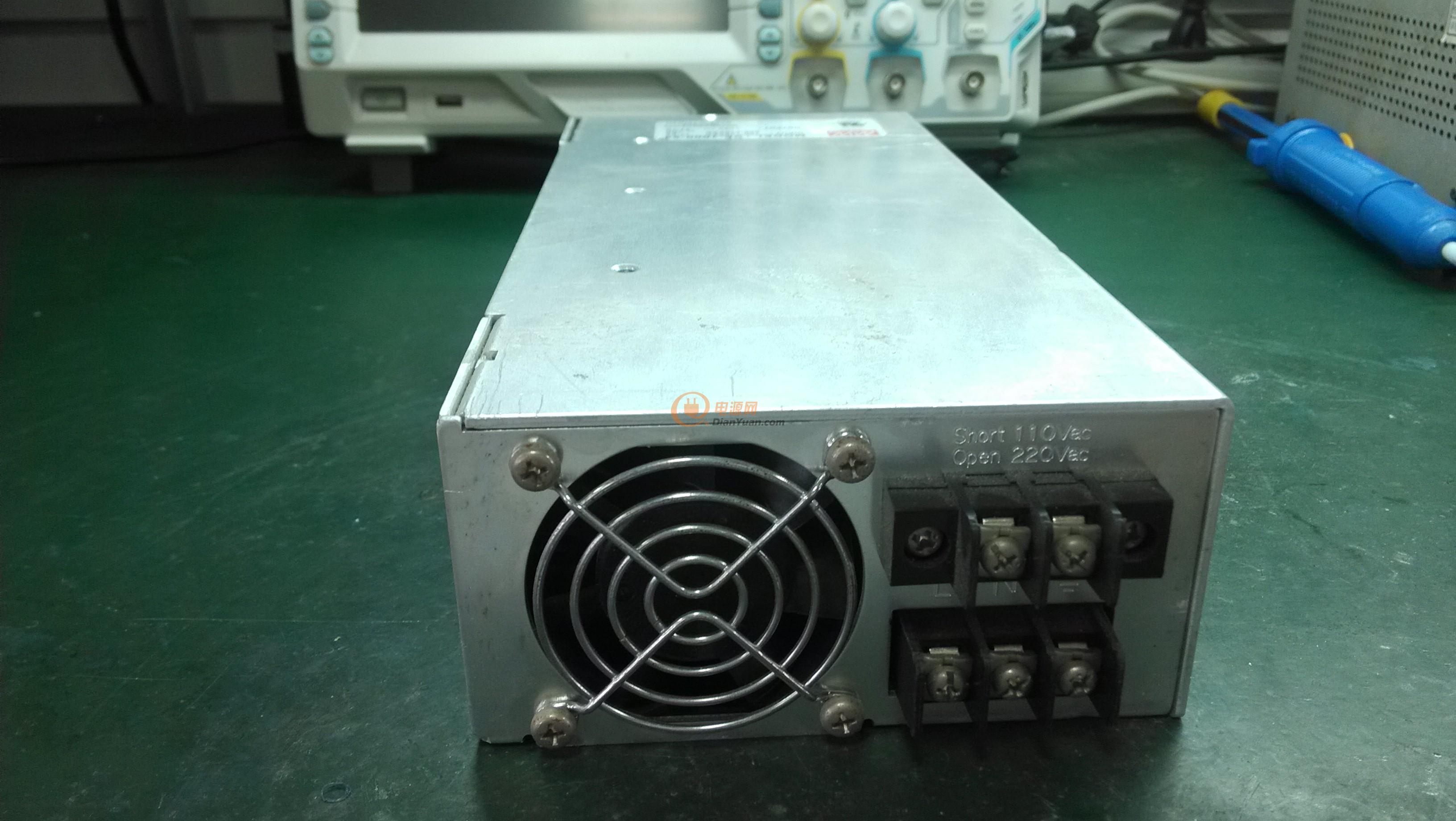

IMG_20161011_151443 風扇、輸入和110/220切換端子

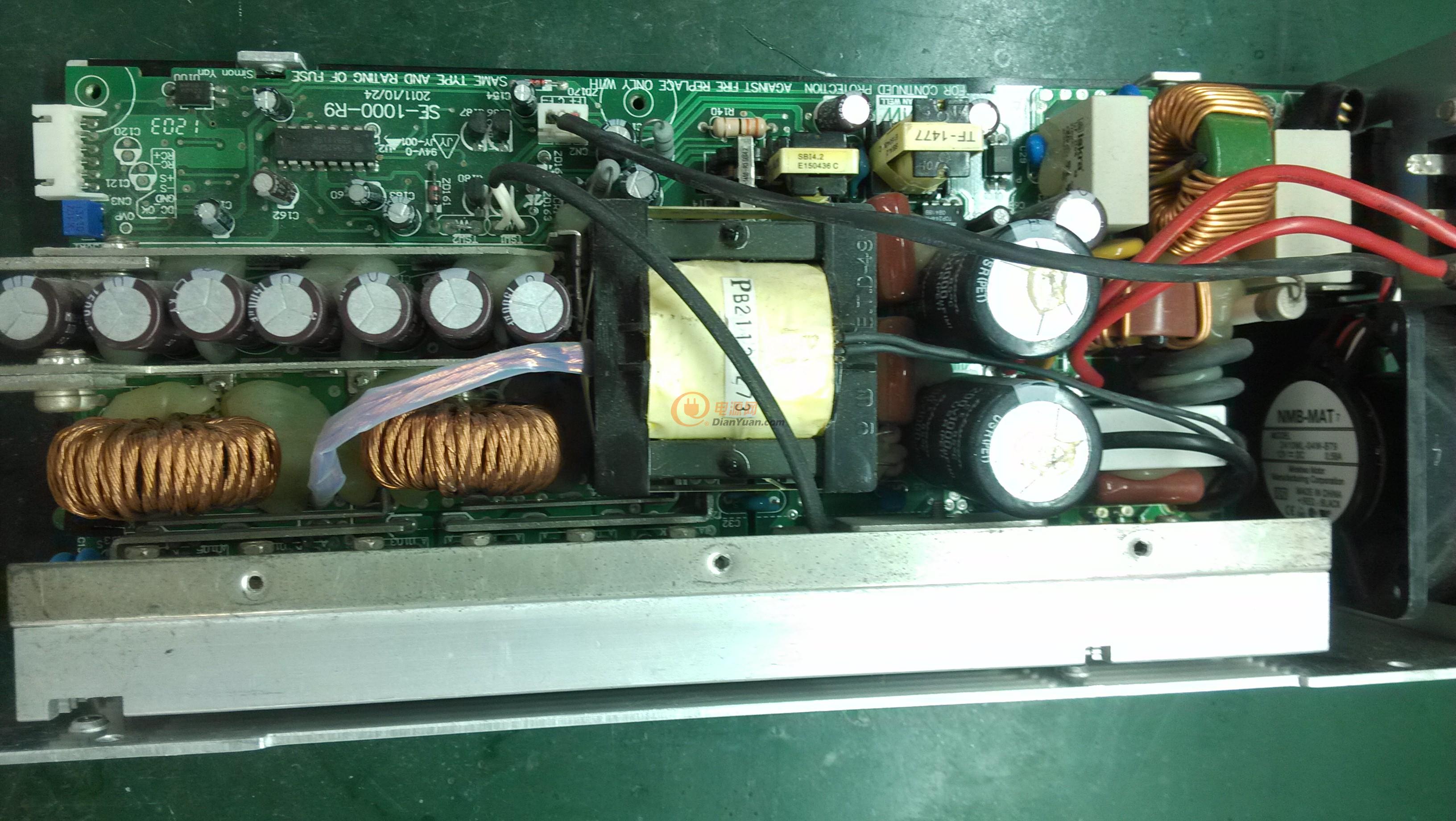

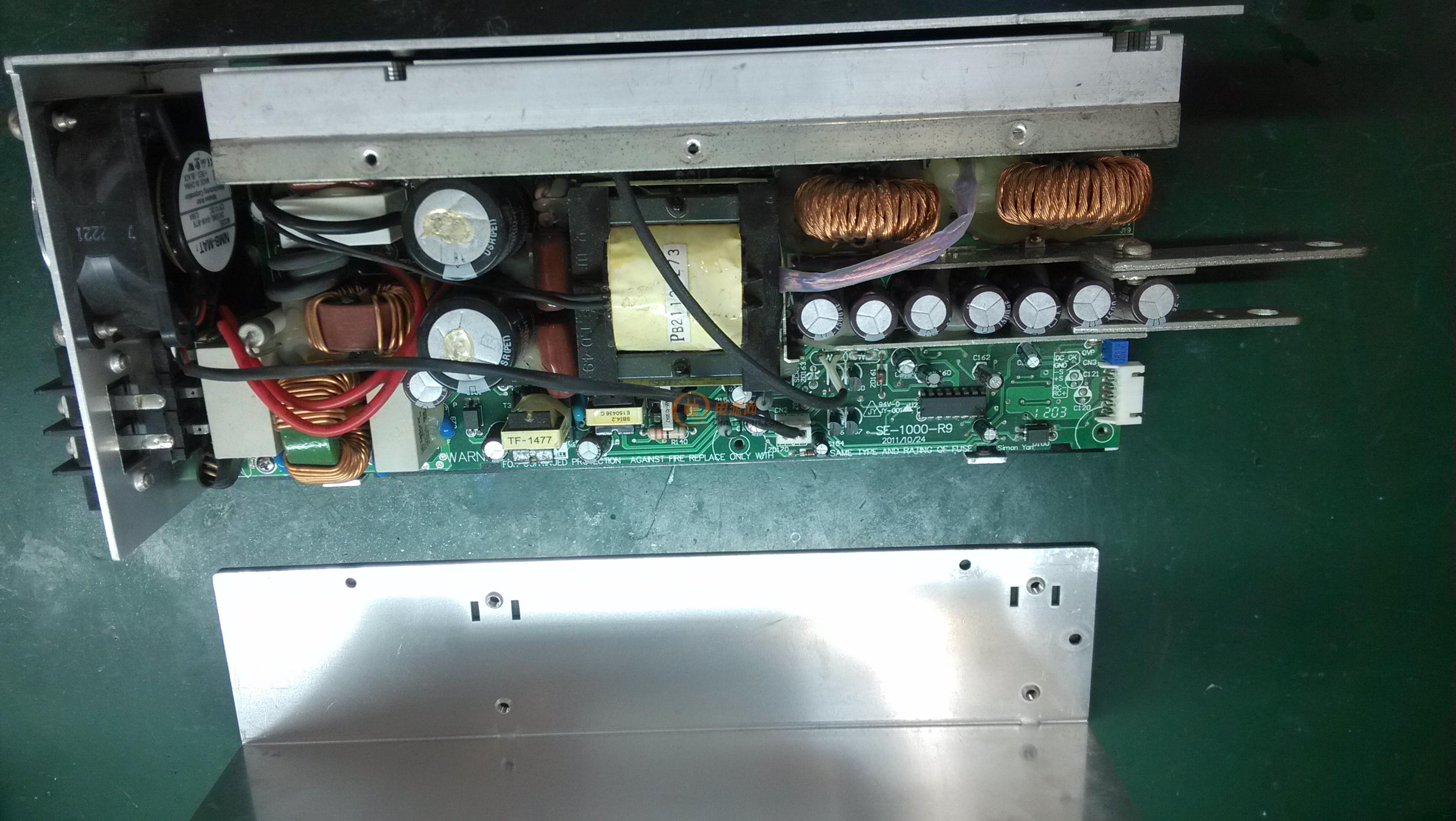

直接就拆啦。IMG_20161011_151518

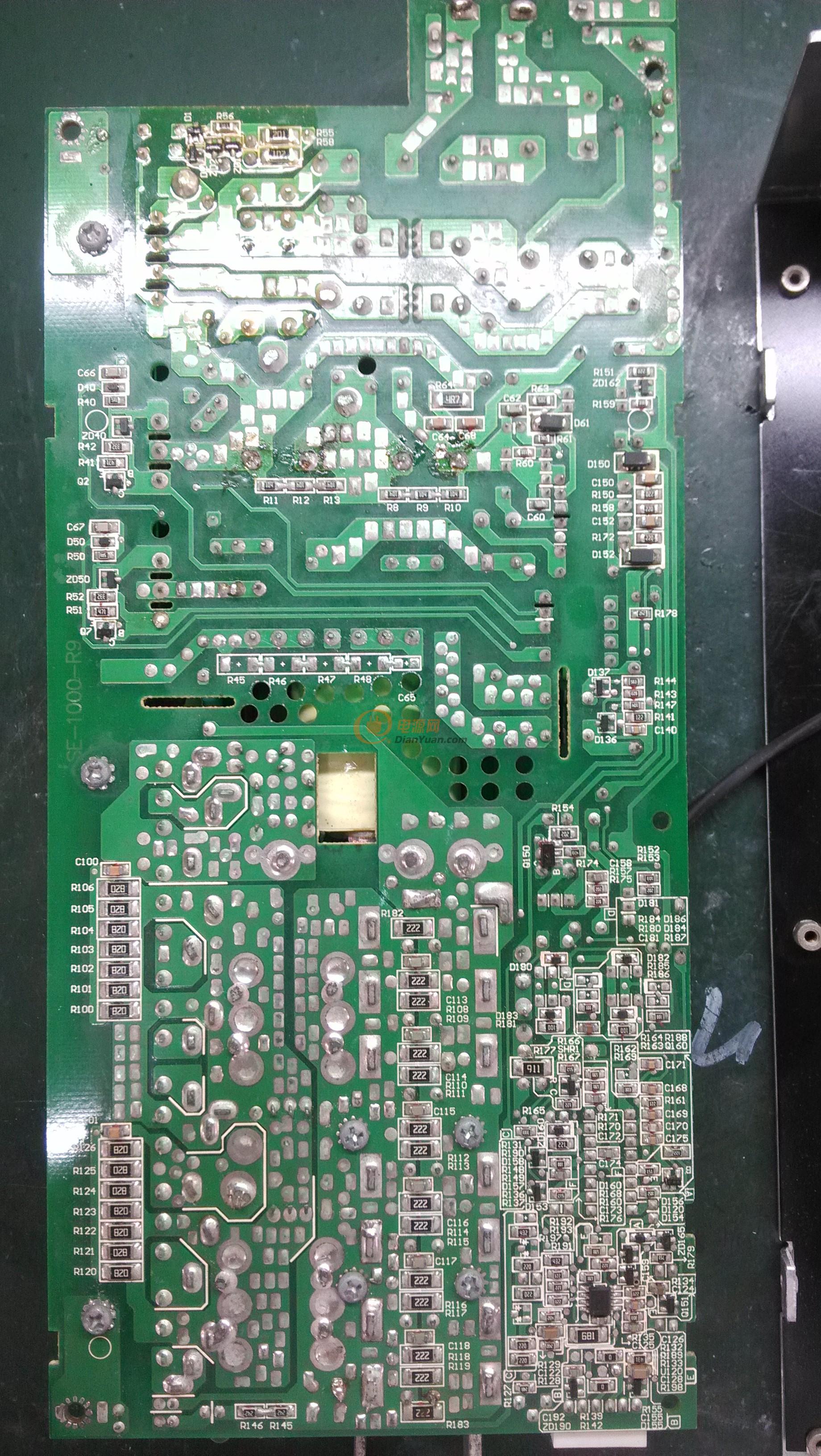

IMG_20161011_151547

IMG_20161011_151743







全部回復(92)
正序查看
倒序查看
2016-10-17 11:11

全程高清大圖

拍幾個波形留念

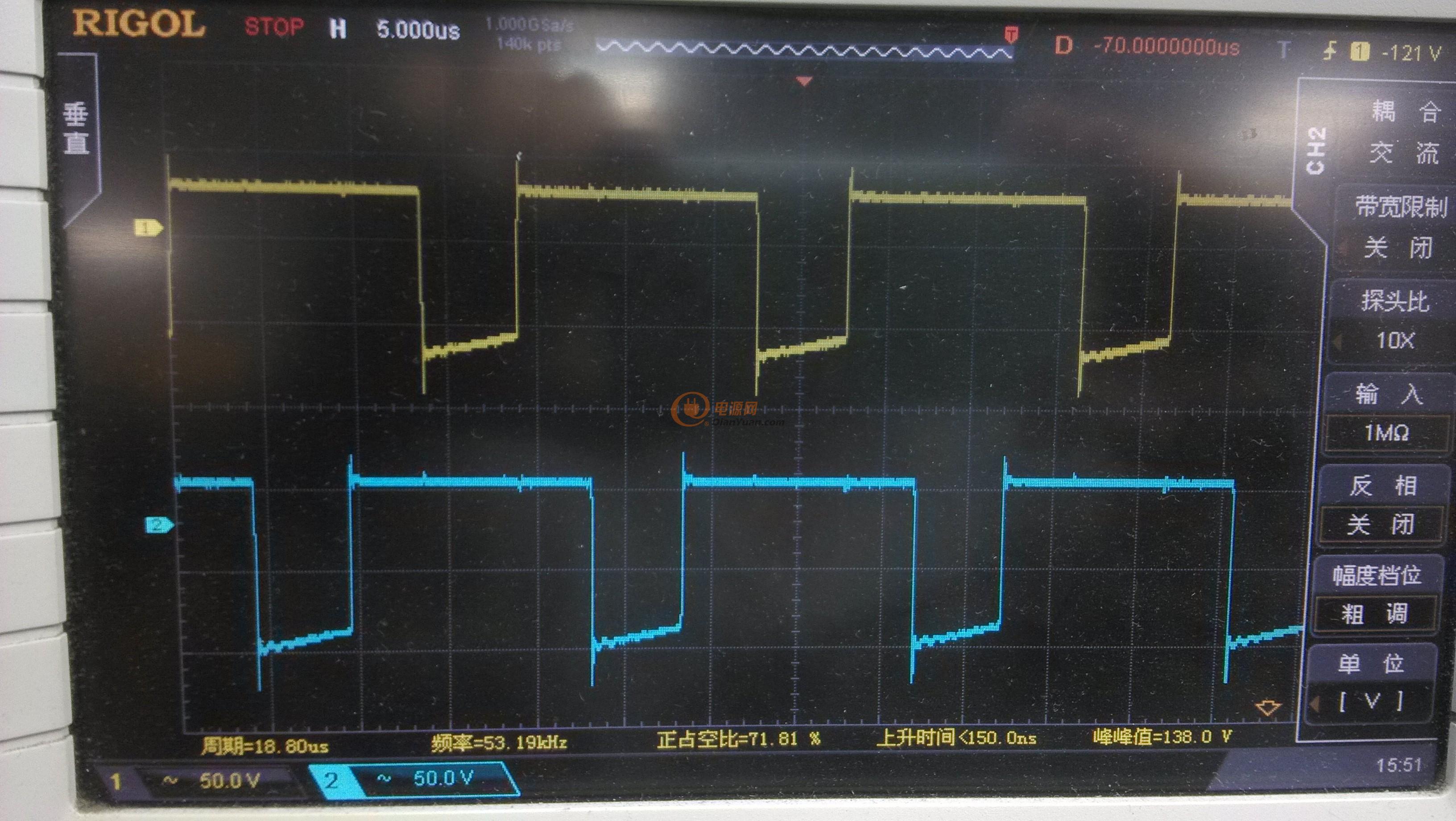

下管VDS、VGS

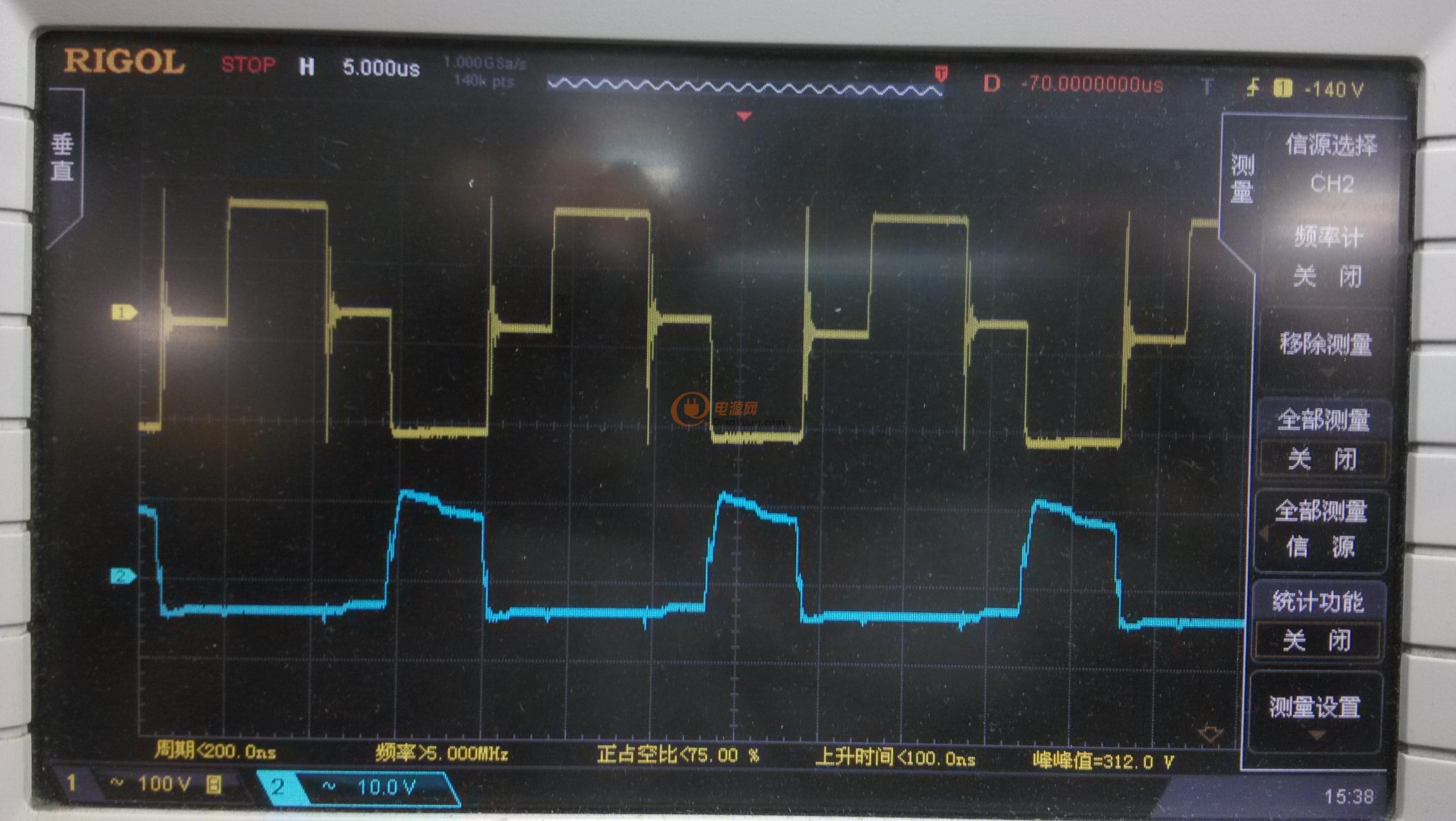

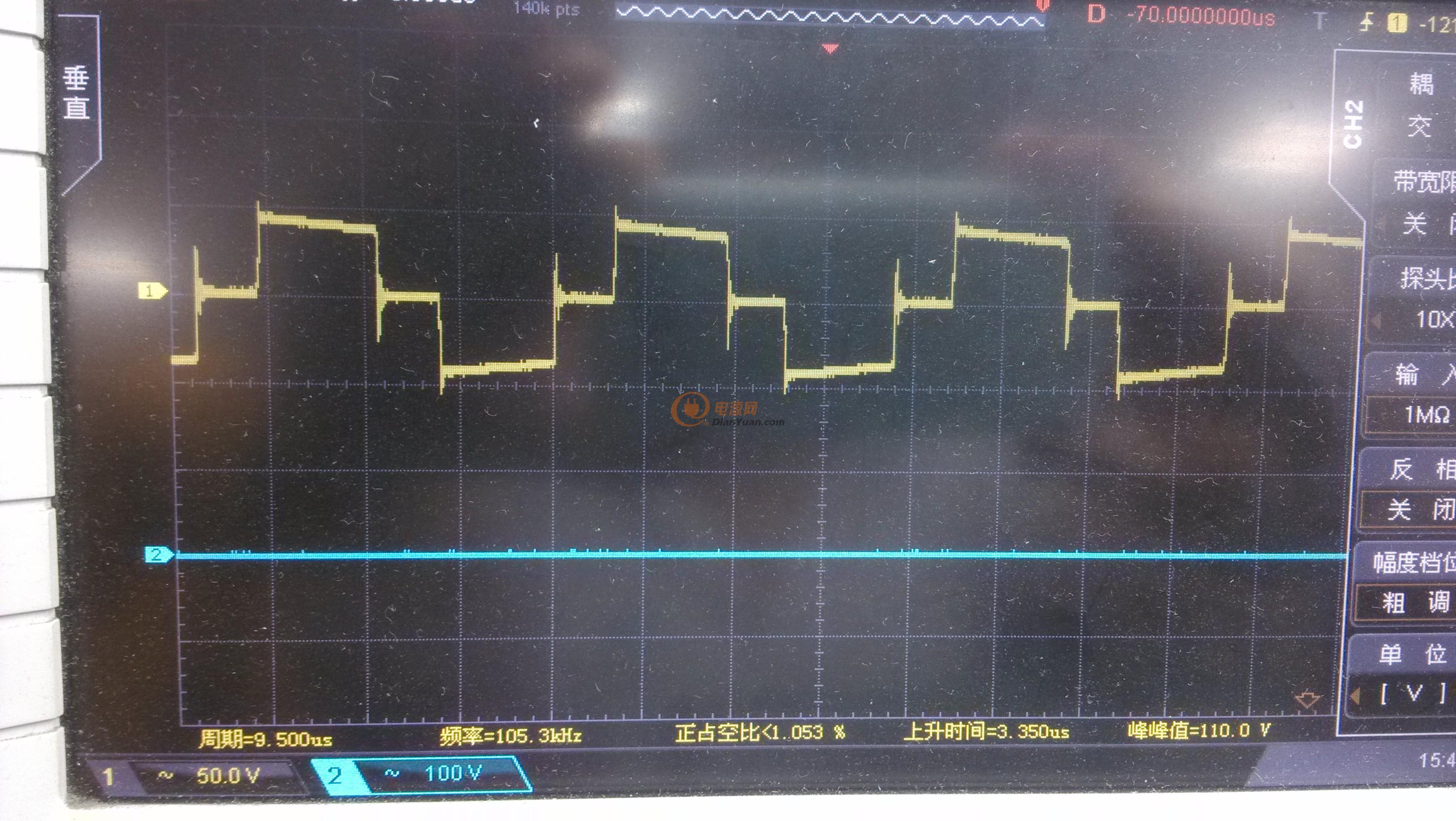

次級整流管







0
回復
2016-10-17 11:12
已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/
0
回復
2016-10-17 11:17
@心如刀割
全程高清大圖拍幾個波形留念[圖片]下管VDS、VGS[圖片]次級整流管

方案：經典的SG3525做的半橋電路，次級全波整流。

0
回復
2016-10-17 12:04
@心如刀割
全程高清大圖拍幾個波形留念[圖片]下管VDS、VGS[圖片]次級整流管
很不錯的電源
0
回復
2016-10-17 12:51
上原理圖看看！！
0
回復
POWER_AC
LV.4
7
2016-10-17 13:01
@心如刀割
全程高清大圖拍幾個波形留念[圖片]下管VDS、VGS[圖片]次級整流管
VDS波形明顯有尖峰呀，是你測試有問題吧。明緯的電源沒有這么差吧。
0
回復
2016-10-17 16:02
@POWER_AC
VDS波形明顯有尖峰呀，是你測試有問題吧。明緯的電源沒有這么差吧。

測試沒問題，你也沒有看錯，尖峰是有的。

這樣看起來是不是沒那么恐怖。



0
回復
2016-10-17 16:03
@yaojinc1962
上原理圖看看！！

原理圖還要等一等。

正在畫

0
回復
2016-10-17 16:03
@ymyangyong
很不錯的電源[圖片]
也不便宜
0
回復
yaojinc1962
LV.6
11
2016-10-17 16:06
@心如刀割
原理圖還要等一等。正在畫[圖片]
樓主辛苦了！期待中······
0
回復
2016-10-17 16:19
@yaojinc1962
樓主辛苦了！期待中······

嗯，好，爭取盡快完成。

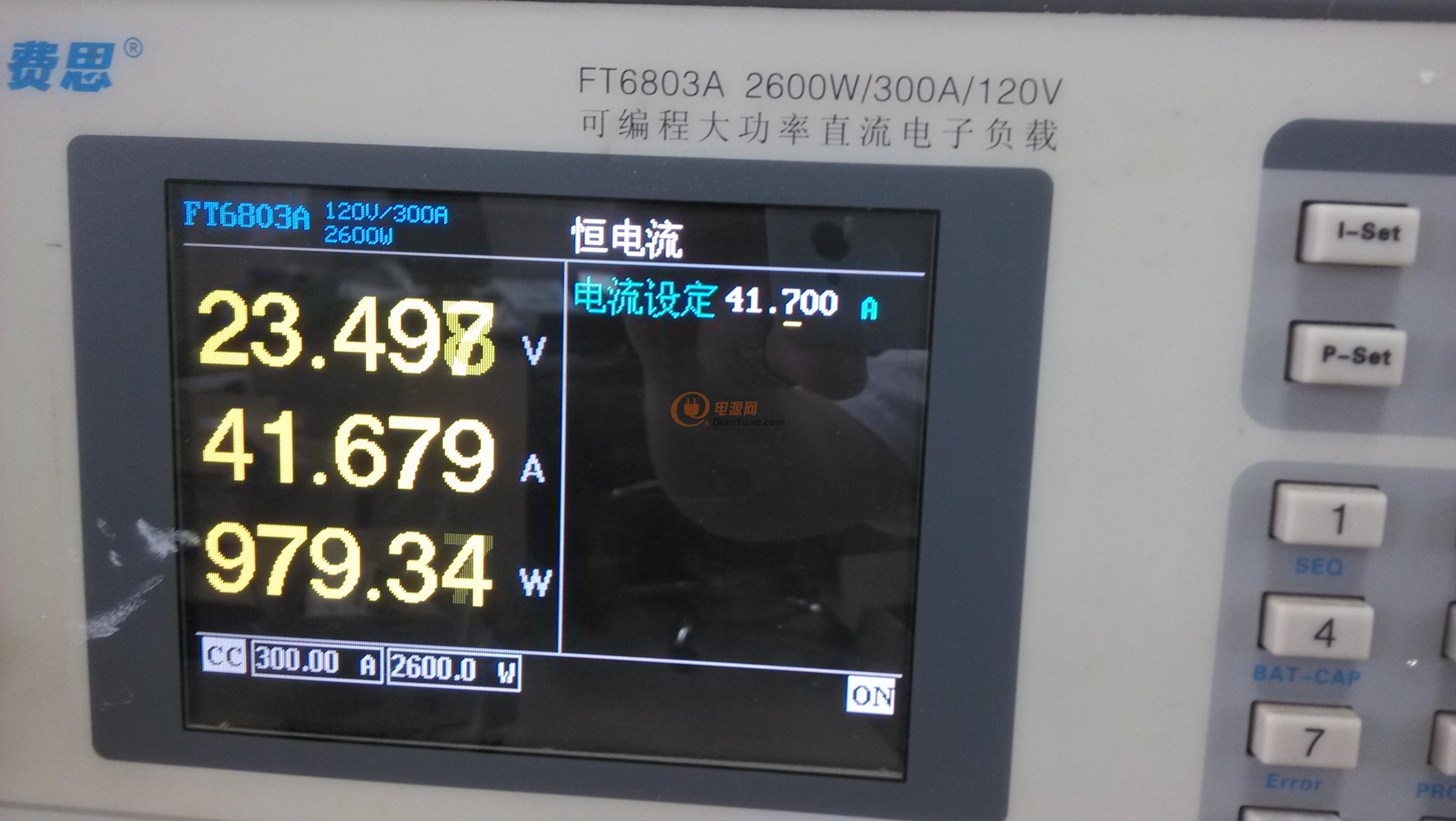

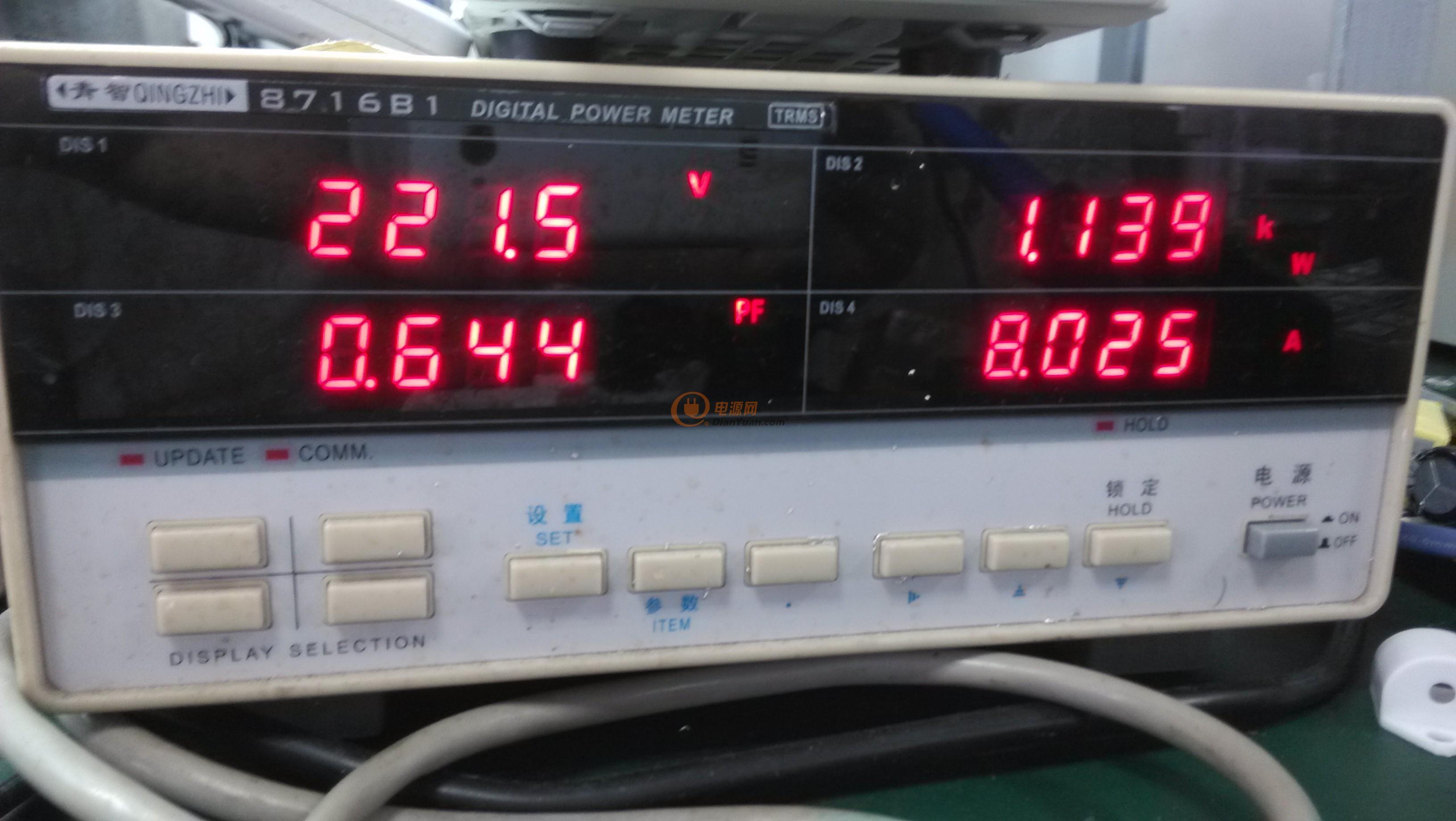

測試的數據





0
回復
2016-10-17 16:28
@心如刀割
嗯，好，爭取盡快完成。[圖片]測試的數據[圖片]



這個是拆了外殼之后測試的，沒有接地，沒有并電容。雜信有點大。當然我那個大型電子負載可能也有點污染了電網

0
回復
2016-10-18 11:54
@心如刀割
[圖片] 這個是拆了外殼之后測試的，沒有接地，沒有并電容。雜信有點大。當然我那個大型電子負載可能也有點污染了電網[圖片]

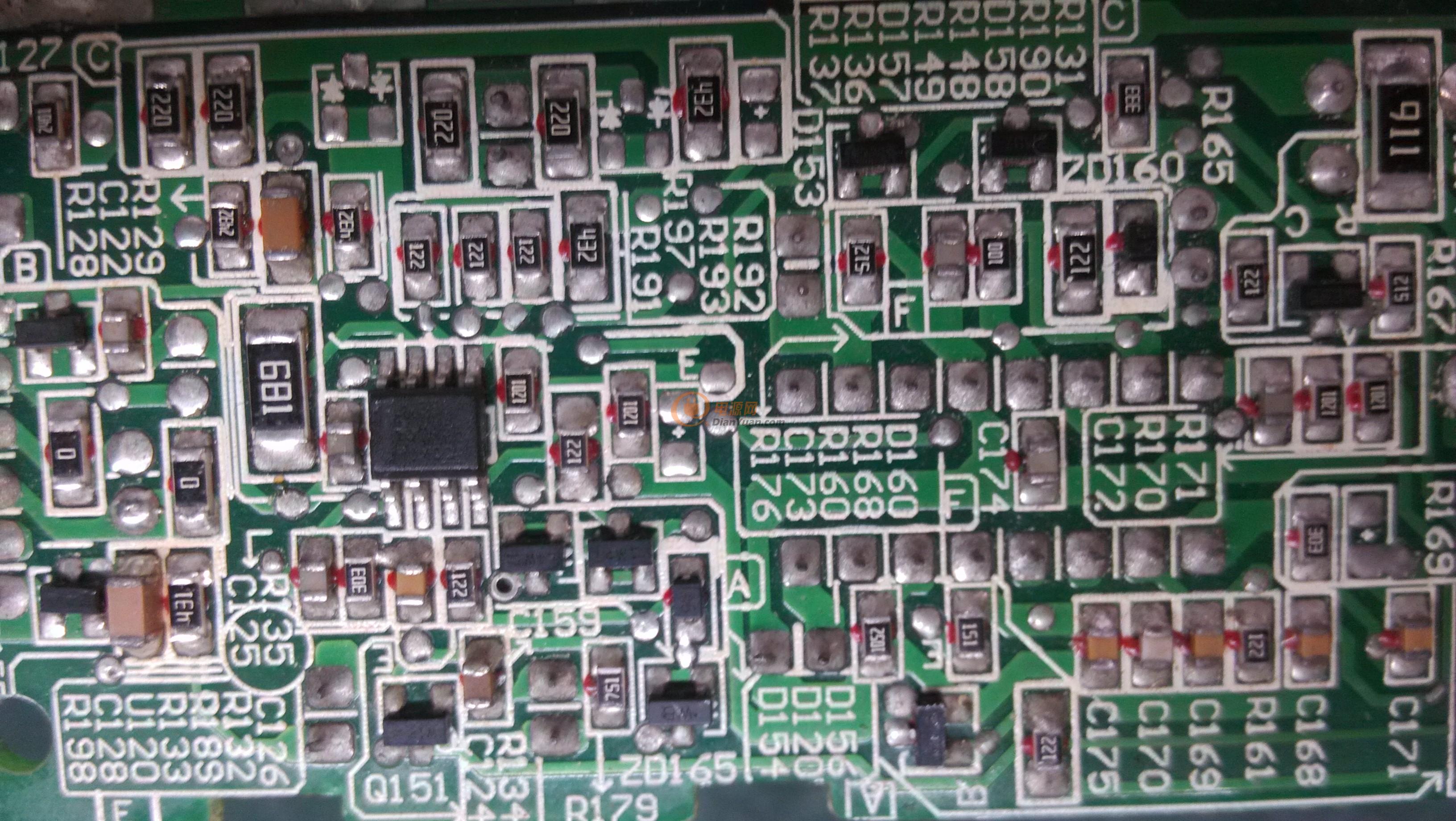

繼續一些細節

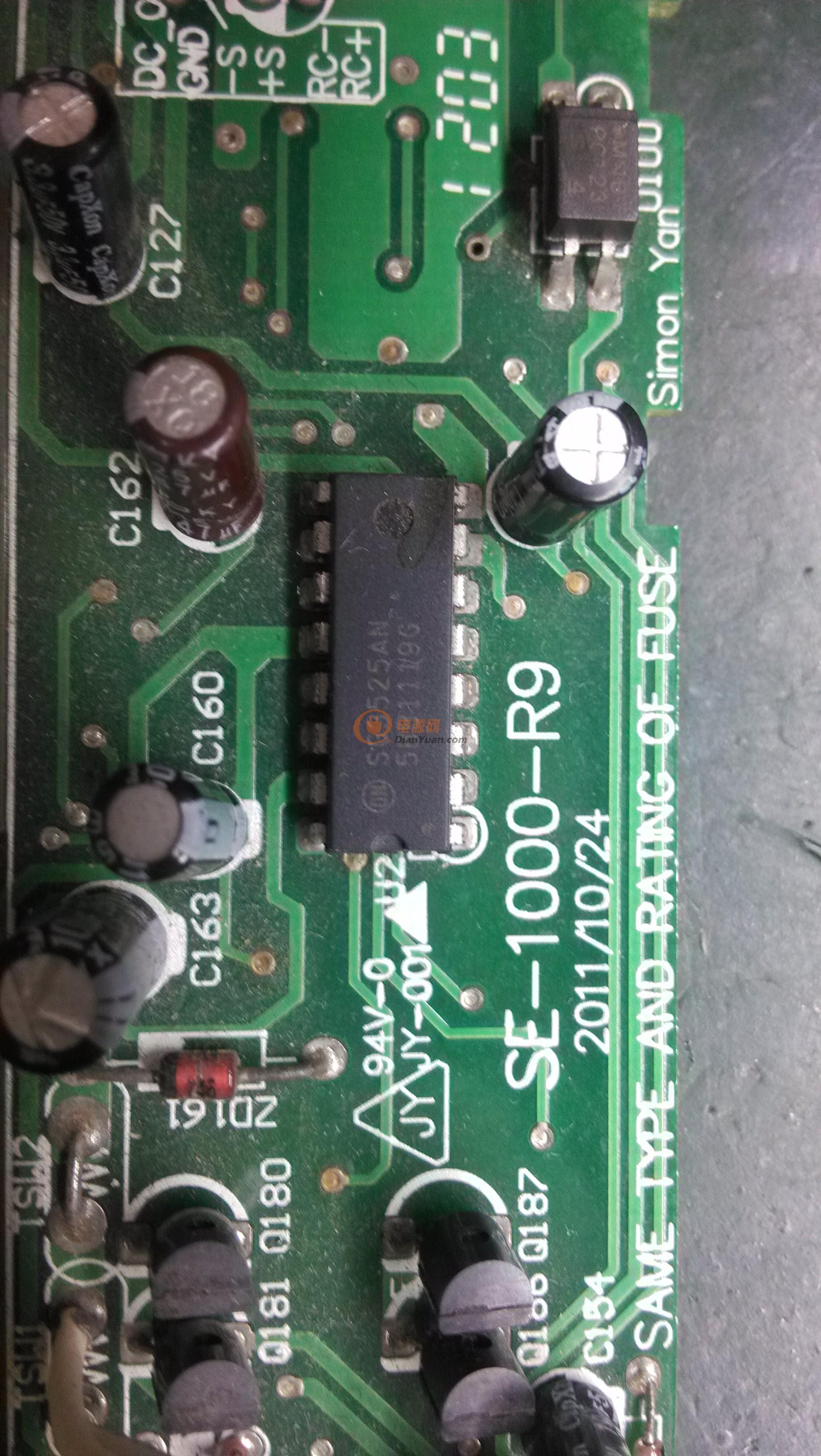

老版本，現在可能早就改版了。



很整齊，有些測試點會不會太靠近元件了呢？就怕測試的時候碰壞元件。



0
回復
2016-10-18 13:16
@心如刀割
[圖片] 繼續一些細節[圖片]老版本，現在可能早就改版了。[圖片] 很整齊，有些測試點會不會太靠近元件了呢？就怕測試的時候碰壞元件。
真舍得拆呀~
0
回復
2016-10-18 13:20
@電源網-天邊
真舍得拆呀~

拆，必須的。還在找一把功率大一點的鉻鐵就開始了。

0
回復
2016-10-18 19:12
@心如刀割
拆，必須的。還在找一把功率大一點的鉻鐵就開始了。
點贊，必須的。
0
回復
2016-10-20 20:18
@417zhouge
點贊，必須的。[圖片]

謝謝版主。

繼續拆。鉻鐵不夠猛想斯文點都不行。暴力拆解又把手給弄傷了，最后兩把鉻鐵一起上才搞定。

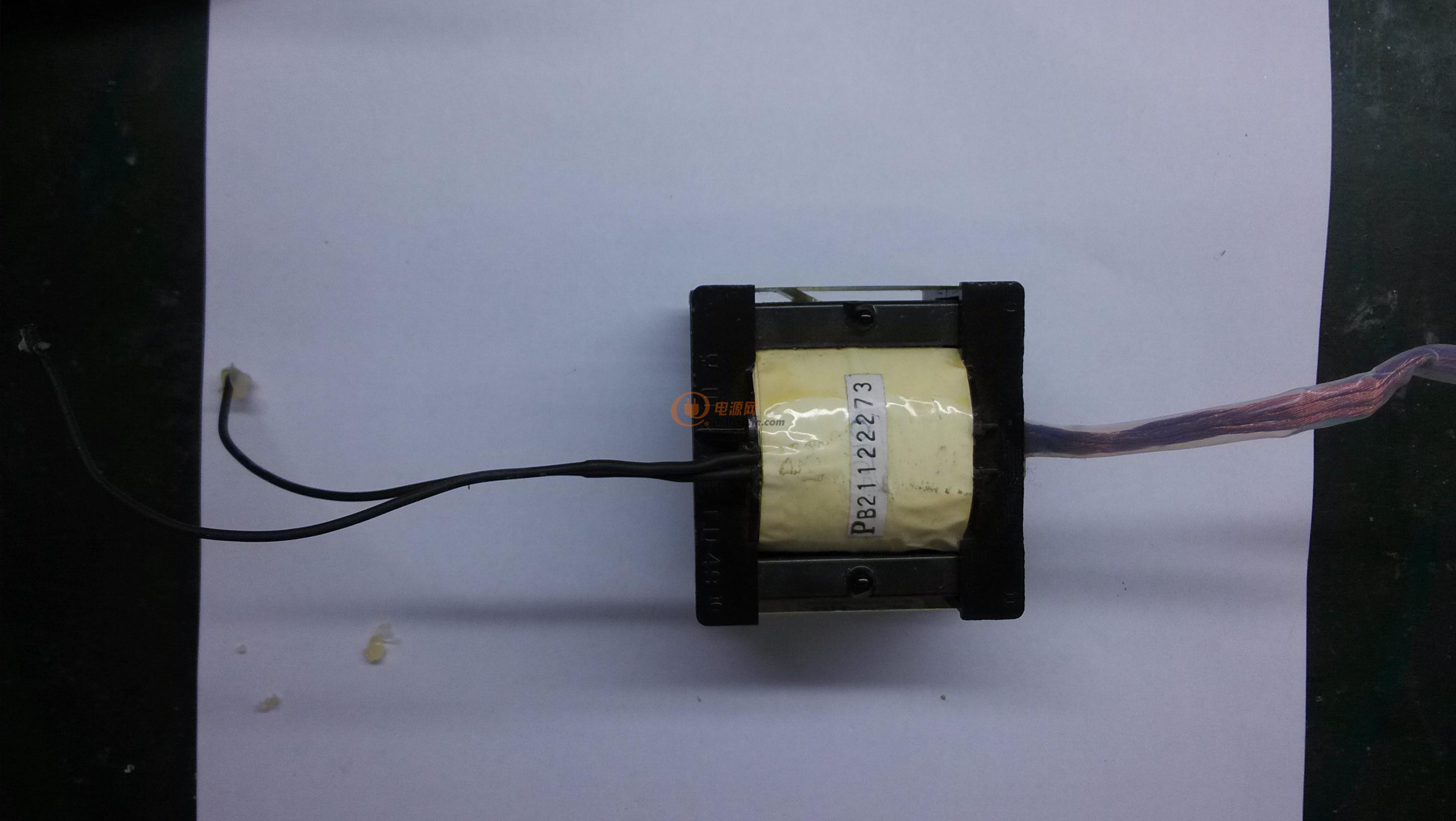

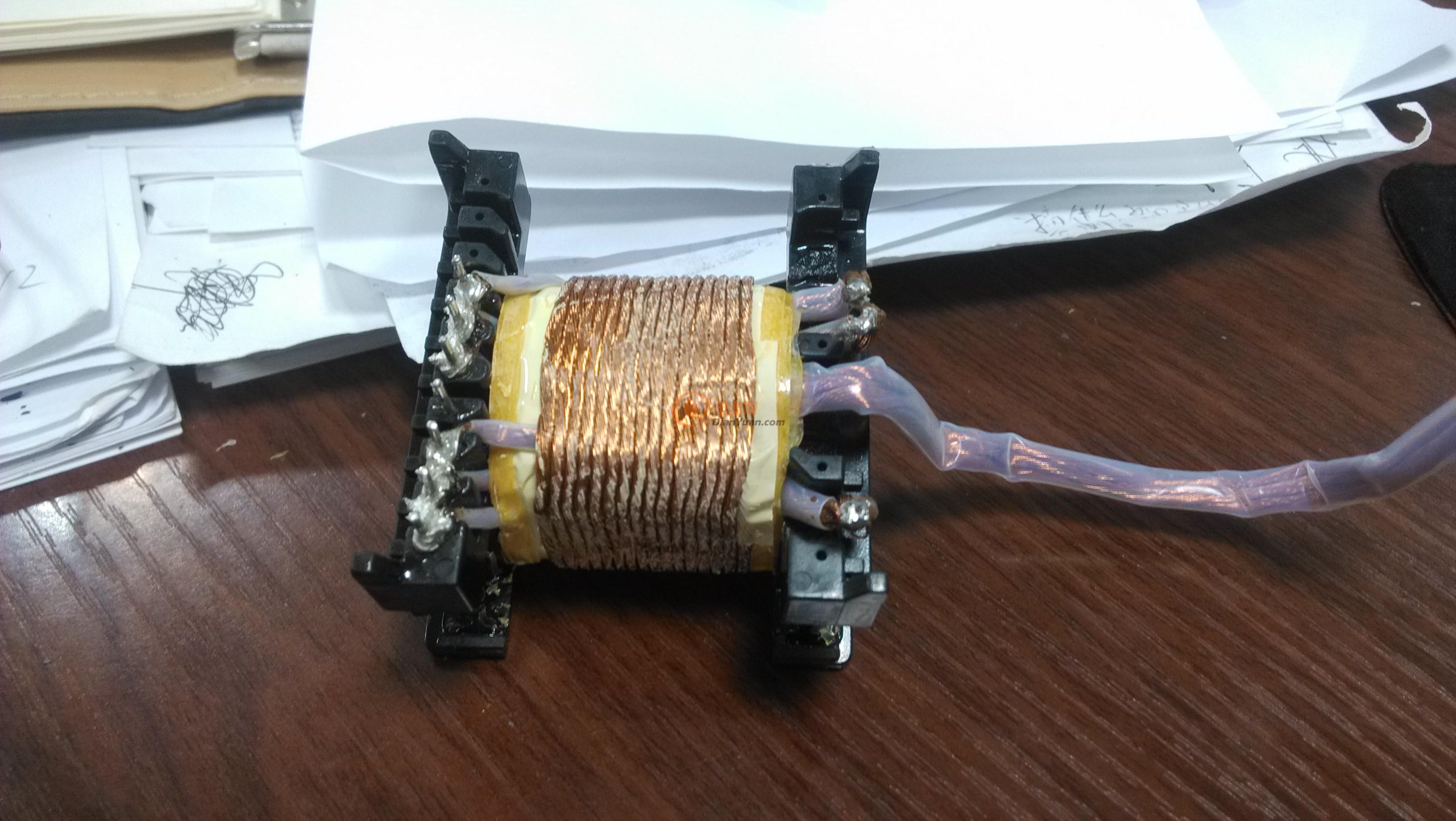

首先就把主變給拆了，

有空再敲了。ER50/50的尺寸，還帶了個套。

LP=1335UH，兩個Ls=135UH，還有一個應該是給繼電器供電的，30UH。LCR儀器有點古老，大概是這么多吧。等明天測準一點再看圈數。初次級都是用多股線繞的。



0
回復
2016-10-20 20:23
@心如刀割
謝謝版主。繼續拆。鉻鐵不夠猛想斯文點都不行。暴力拆解又把手給弄傷了，最后兩把鉻鐵一起上才搞定。首先就把主變給拆了，[圖片]有空再敲了。ER50/50的尺寸，還帶了個套。LP=1335UH，兩個Ls=135UH，還有一個應該是給繼電器供電的，30UH。LCR儀器有點古老，大概是這么多吧。等明天測準一點再看圈數。初次級都是用多股線繞的。

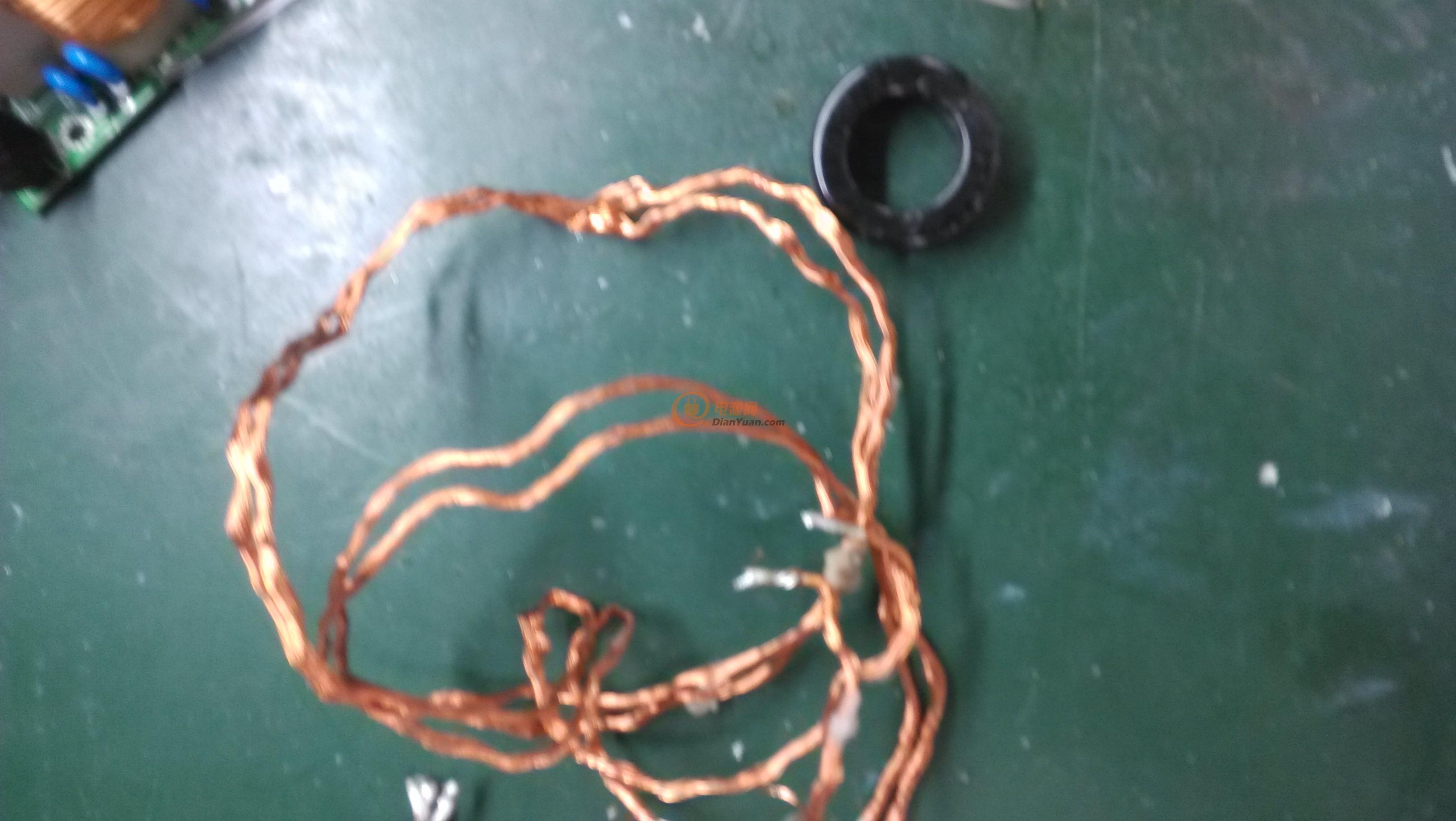

輸出磁環兩個33環鐵硅鋁并一起用。0.3mm的多股線繞22T，感量45UH

輸出級電流大，都是用多股絞線來繞。



0
回復
2016-10-20 20:29
@心如刀割
輸出磁環兩個33環鐵硅鋁并一起用。0.3mm的多股線繞22T，感量45UH[圖片]輸出級電流大，都是用多股絞線來繞。

再看一些功率器件。

橋堆30A，800V的， 兩個MOS  IR的GP35B60， 輸出6個富士的D92-02。用料都算比較足了。1000W應該有余量了。變壓器也是，做1000W有余了。

發覺明緯的機子效率都不會太出眾，但是穩定可靠，器件還是有很大余量的。

0
回復
2016-10-20 20:31
@心如刀割
再看一些功率器件。橋堆30A，800V的，兩個MOS IR的GP35B60，輸出6個富士的D92-02。用料都算比較足了。1000W應該有余量了。變壓器也是，做1000W有余了。發覺明緯的機子效率都不會太出眾，但是穩定可靠，器件還是有很大余量的。

等拆完變壓器就開始畫原理圖了。

其它的部分有需要再看。

比如VCC輔助電路，有人需要看再拆吧。

0
回復
yaojinc1962
LV.6
22
2016-10-21 08:12
@心如刀割
等拆完變壓器就開始畫原理圖了。其它的部分有需要再看。比如VCC輔助電路，有人需要看再拆吧。

樓主加油！我們持續關注~~~~~

提供下變壓器的繞制方法。

0
回復
2016-10-21 08:33
@yaojinc1962
樓主加油！我們持續關注~~~~~提供下變壓器的繞制方法。

好的，馬上就有。

0
回復
mike789225
LV.1
24
2016-10-21 10:11
0
回復
2016-10-21 10:56
帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）

      注：現金紅包僅限當日領取

      活動介紹：http://www.daogou-taobao.cn/bbs/1531738.html



0
回復
elven_boy
LV.4
26
2016-10-21 10:57
@心如刀割
好的，馬上就有。
做好了么
0
回復
2016-10-21 14:43
@elven_boy
做好了么

拆了，在整理，稍等

0
回復
2016-10-21 14:48
@心如刀割
拆了，在整理，稍等

繞得非常整齊，工藝很好。

0
回復
tvro
LV.13
29
2016-10-21 15:06

可惜了，我都是拆壞的，然后修好

準備在用

0
回復
yaojinc1962
LV.6
30
2016-10-21 15:12
@心如刀割
[圖片]繞得非常整齊，工藝很好。
看看初次級繞法，內屏蔽等
0
回復
2016-10-21 15:29
@tvro
可惜了，我都是拆壞的，然后修好準備在用
可以弄回來的，變壓器好像是他們自己開模的，但也可以用常用的來代替一下。
