組裝兩千瓦工頻正弦波逆變器問題

新手組裝2000w正弦波逆變器問題，這是在網上買的egs驅動板

這是網上買的高頻正弦波后級去掉上面的兩個電感和紅色濾波電容，反饋處用12v的工頻變壓器隔離

全部回復(10)

只看樓主

正序查看

倒序查看

tianyuqq

LV.3

2016-10-01 21:48

變壓器是在網上做的24v供電鋁線，初級雙十三v次級220輸出

現在組裝起來次級用雙繞組24v40a電池供電幾秒鐘就沒有輸出，用單繞組能帶載750w左右，空載電流3.5a，希望懂的大師進來幫忙解決一下

回復

tianyuqq

LV.3

2016-10-07 19:32

@tianyuqq

變壓器是在網上做的24v供電鋁線，初級雙十三v次級220輸出[圖片]現在組裝起來次級用雙繞組24v40a電池供電幾秒鐘就沒有輸出，用單繞組能帶載750w左右，空載電流3.5a，希望懂的大師進來幫忙解決一下

問題終于找到了是這個驅動板不能用做工頻，現在就是空載電流比較大

回復

tianyuqq

LV.3

2016-10-07 19:34

@tianyuqq

問題終于找到了是這個驅動板不能用做工頻，現在就是空載電流比較大

這是帶載220v1000w太陽燈

回復

電源網-fqd

2016-10-08 11:34

帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）

注：現金紅包僅限當日領取

活動介紹：http://www.daogou-taobao.cn/bbs/1531738.html

回復

電源網-fqd

2016-10-08 13:48

已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/

回復

tianyuqq

LV.3

2016-10-13 21:14

@tianyuqq

[圖片][圖片]這是帶載220v1000w太陽燈

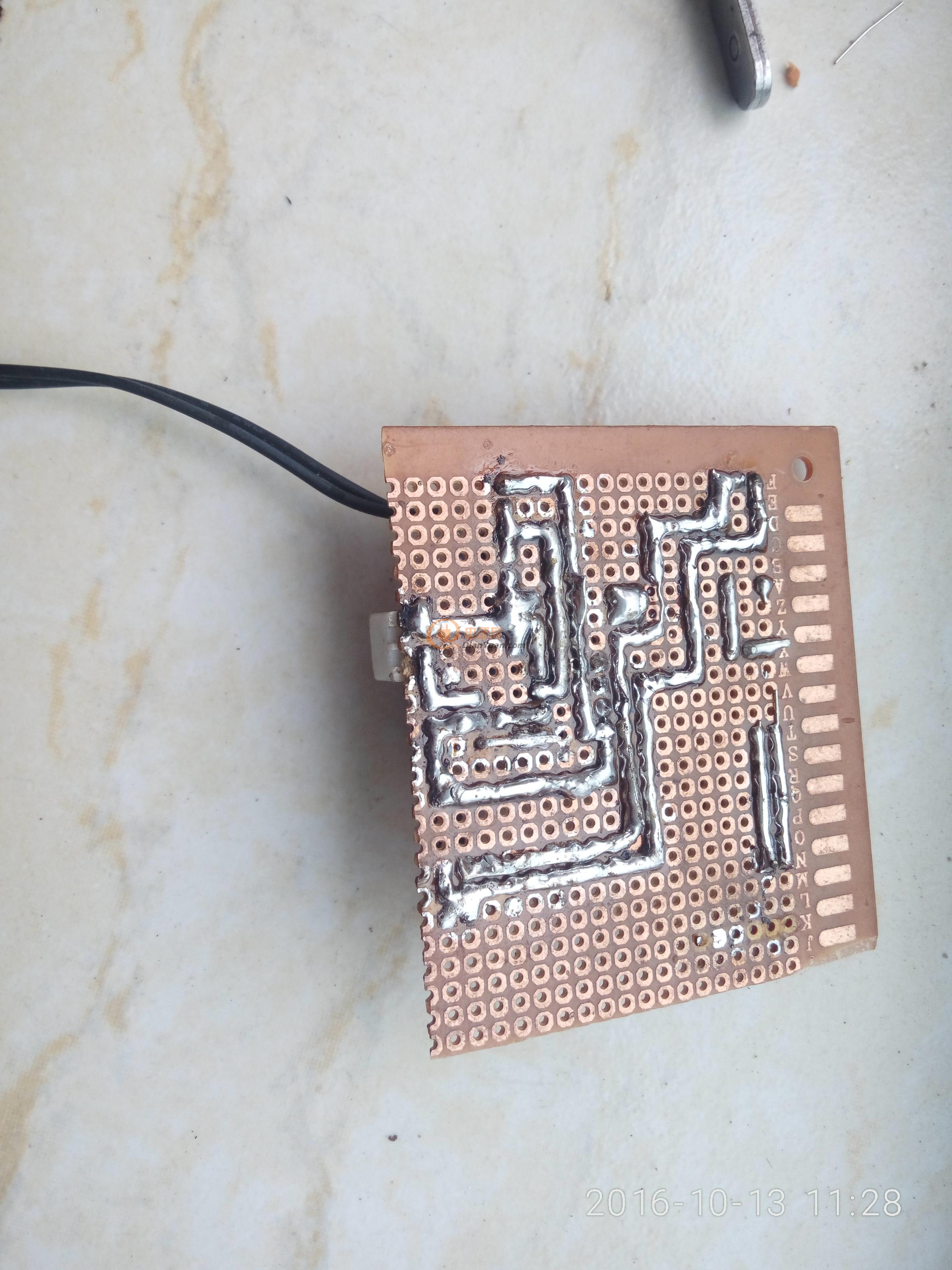

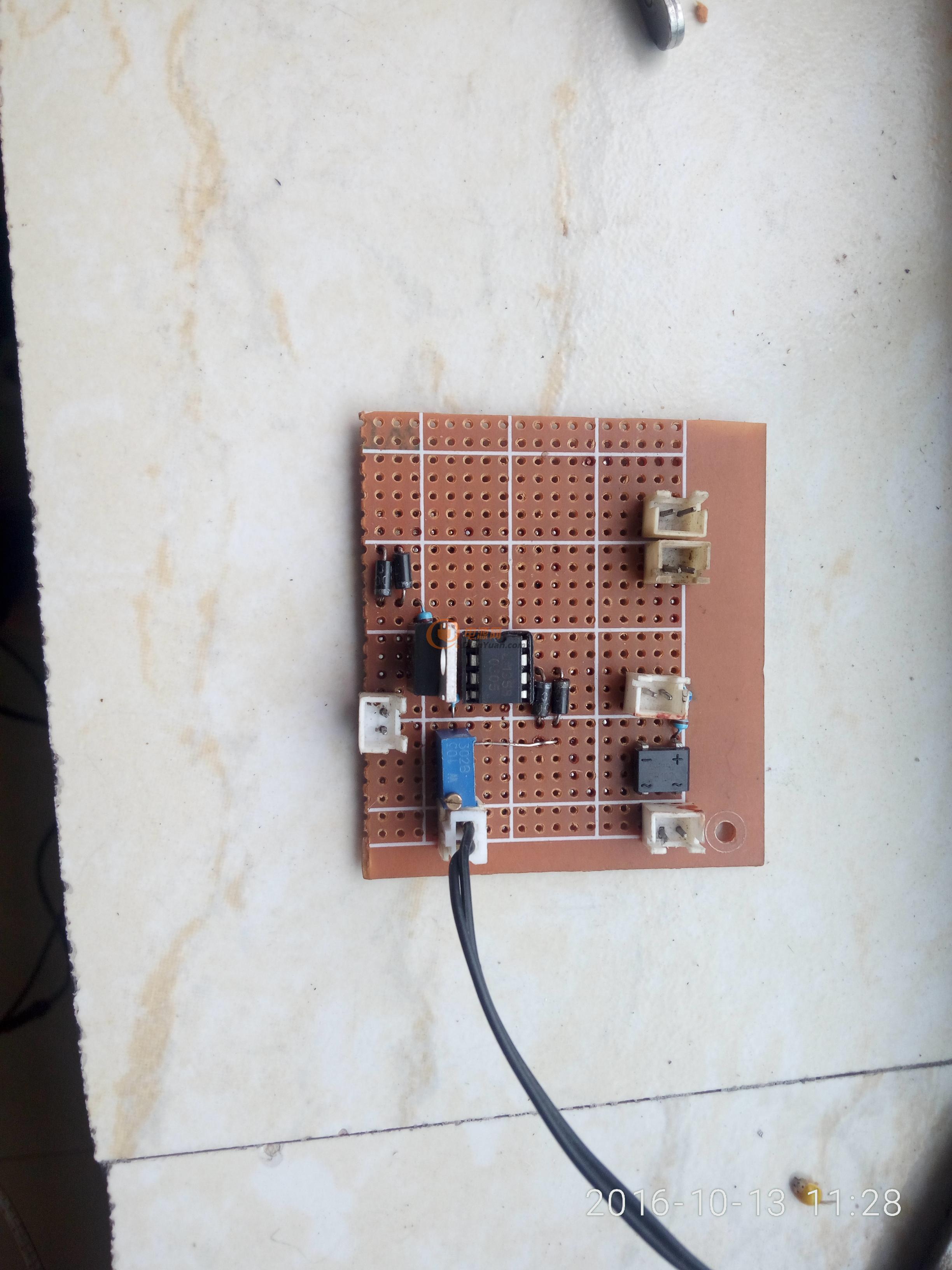

自制的lm358溫度控制板

回復

tianyuqq

LV.3

2016-10-18 11:18

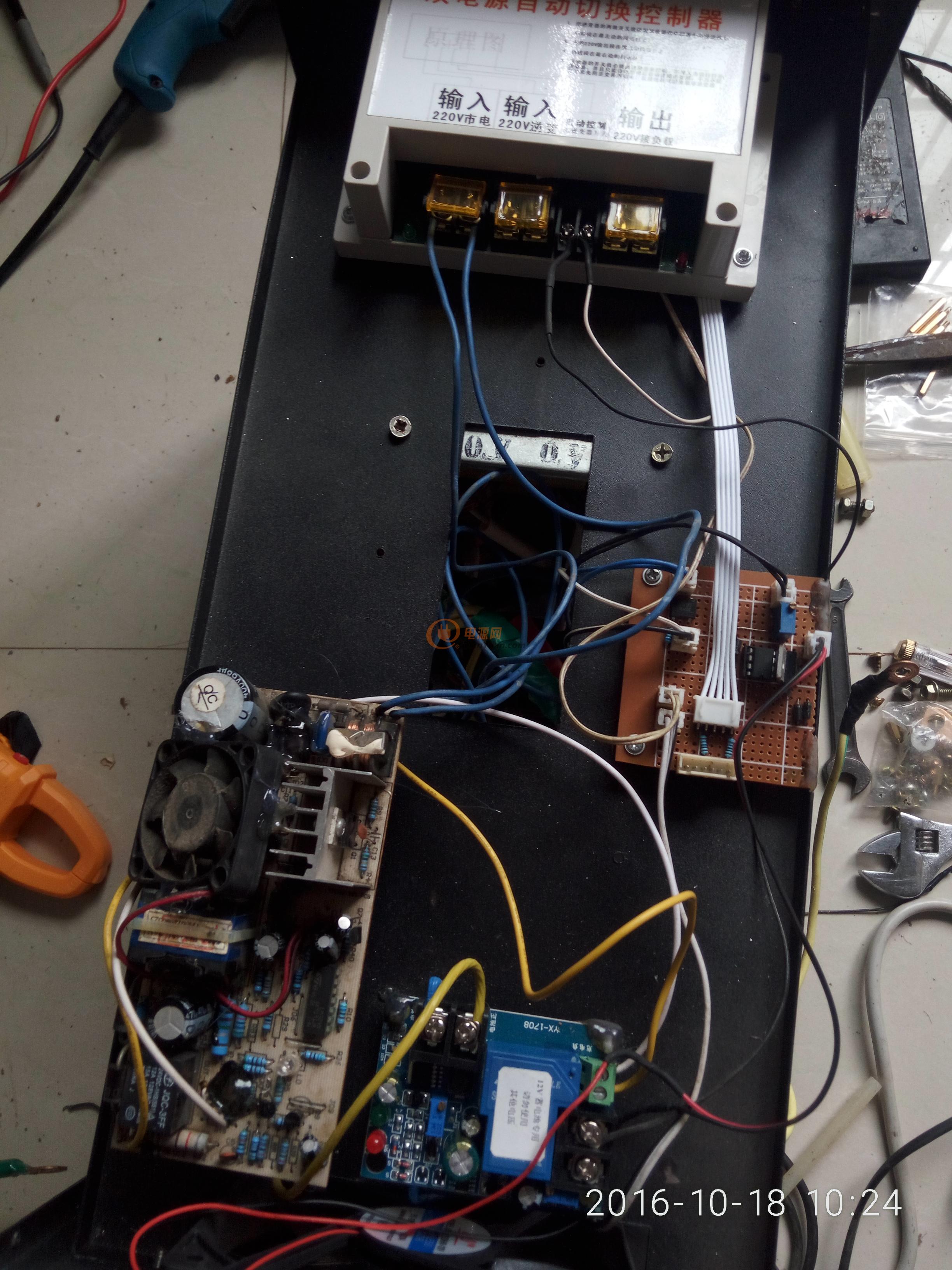

@tianyuqq

[圖片][圖片]自制的lm358溫度控制板

回復

唯愛8858

LV.2

2016-11-07 14:08

@tianyuqq

[圖片][圖片]這是帶載220v1000w太陽燈

搗鼓的不錯，最大功率多大？

回復

tianyuqq

LV.3

2017-01-20 20:08

@電源網-fqd

已經被添加到社區經典圖庫嘍http://www.daogou-taobao.cn/bbs/classic/

能帶一臺變頻空調不知是多大的

回復

qixiunuli

LV.1

2018-04-16 11:08

@tianyuqq

問題終于找到了是這個驅動板不能用做工頻，現在就是空載電流比較大

我也用這個板改了一個，沒什么問題
