搗鼓開關電源，有個電子負載用著方便，無需用電爐絲湊合了。
基本參數是消耗功率不大于300W，電流0-25A可調，電壓最高不高于200V。
基本電路形式是TL431提供基準電壓，檢流電阻、運放和MOS管一起組成恒流電路。
所有原件都是用手上現成的材料湊和的，MOS管是4只拆機的20N60，4個淘汰的P4CPU散熱器，因為對精度沒有特別要求，運放是最普通的LM324，電子垃圾上拆了4只0.2歐姆8W的大功率電阻，還有就是報廢儀器機殼。
兩三天時間把電子負載做好了，正在測試。負載功率340W（12V、28A）時檢流電阻溫度有點高，其他正常。300W（12V、25A）時長時間測試，各個部分均正常，達到設計要求。

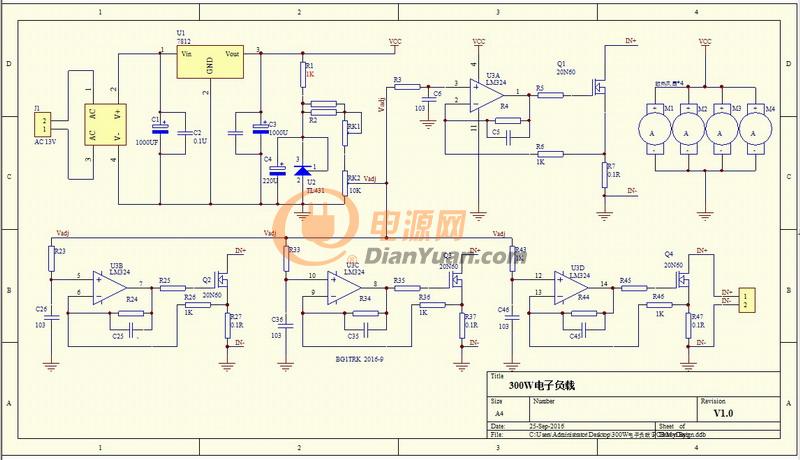

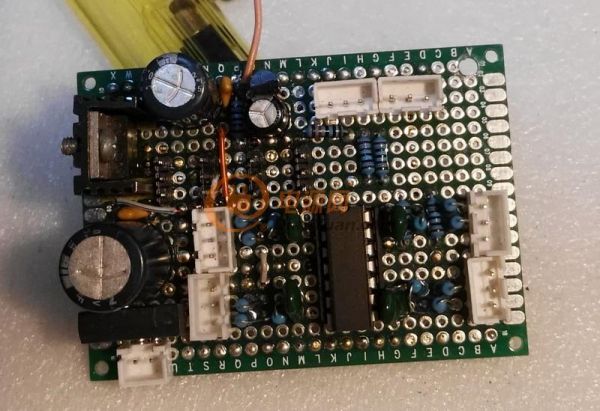

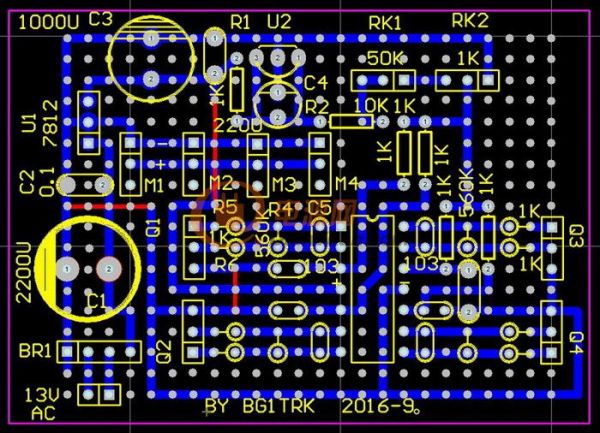

電路圖和控制板：因電路比較簡單沒做PCB，偷懶用洞洞板湊和。感覺用洞洞板反而更麻煩，還不如老老實實做PCB。

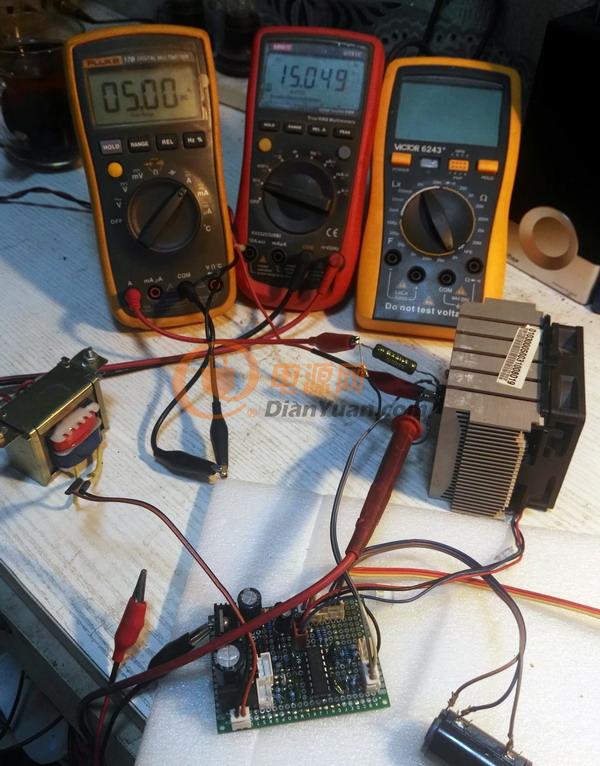

控制板配單個功率單元測試溫升：

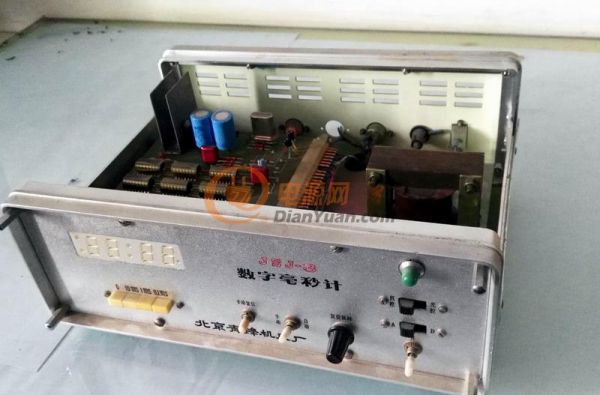

報廢儀器，拆了它當機殼用：

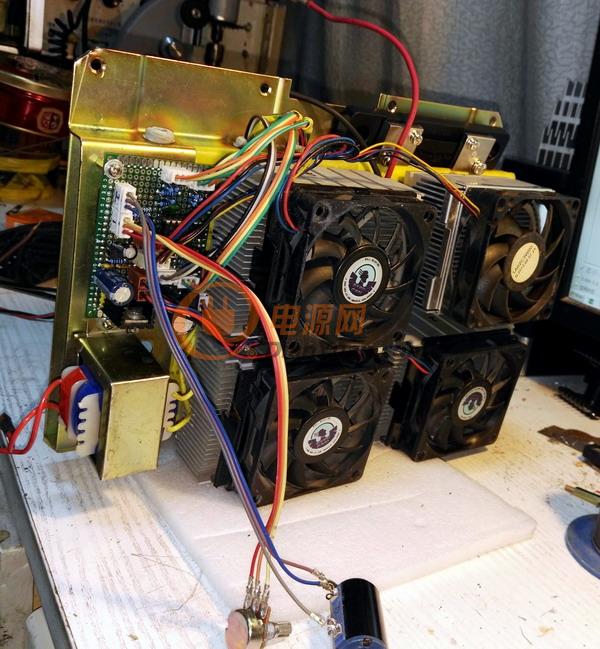

全部組件安裝完畢，測試中：
組件裝入機殼內，基本完成。結構沒有規劃好，連線角度顯得亂七八糟，還好沒什么干擾：

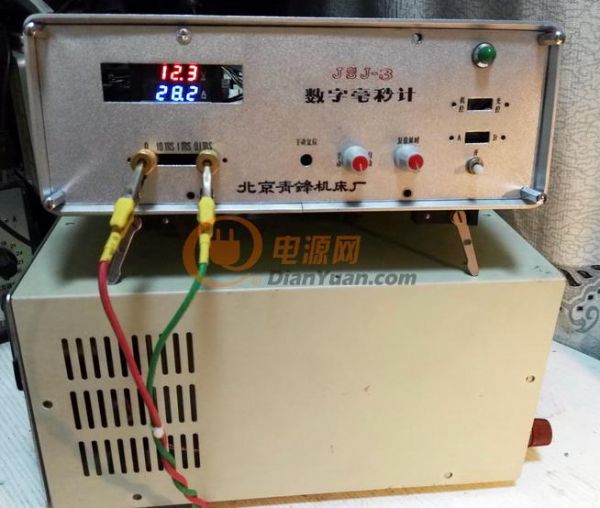

超額15%，壓力測試中：
夾子和線短時間內熱的燙手，換線！按額定值測試了3個晚上，基本沒問題：
