沒反呀,你再好好看看.

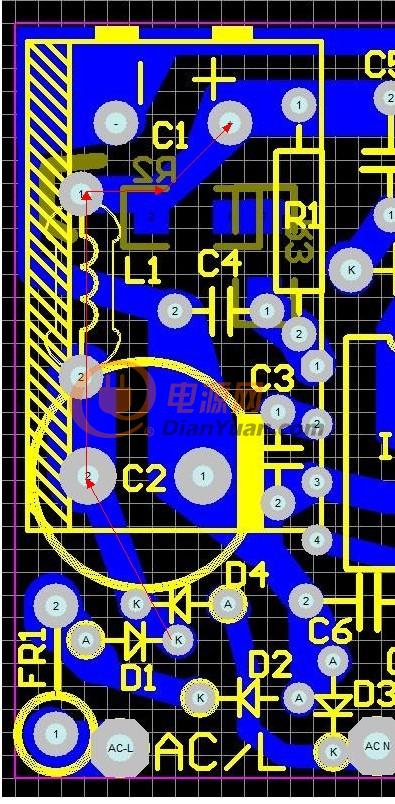

額。我把c2看成是臥倒的了，你這絲印看起來，你兩個大電解的位置不是有重疊了？

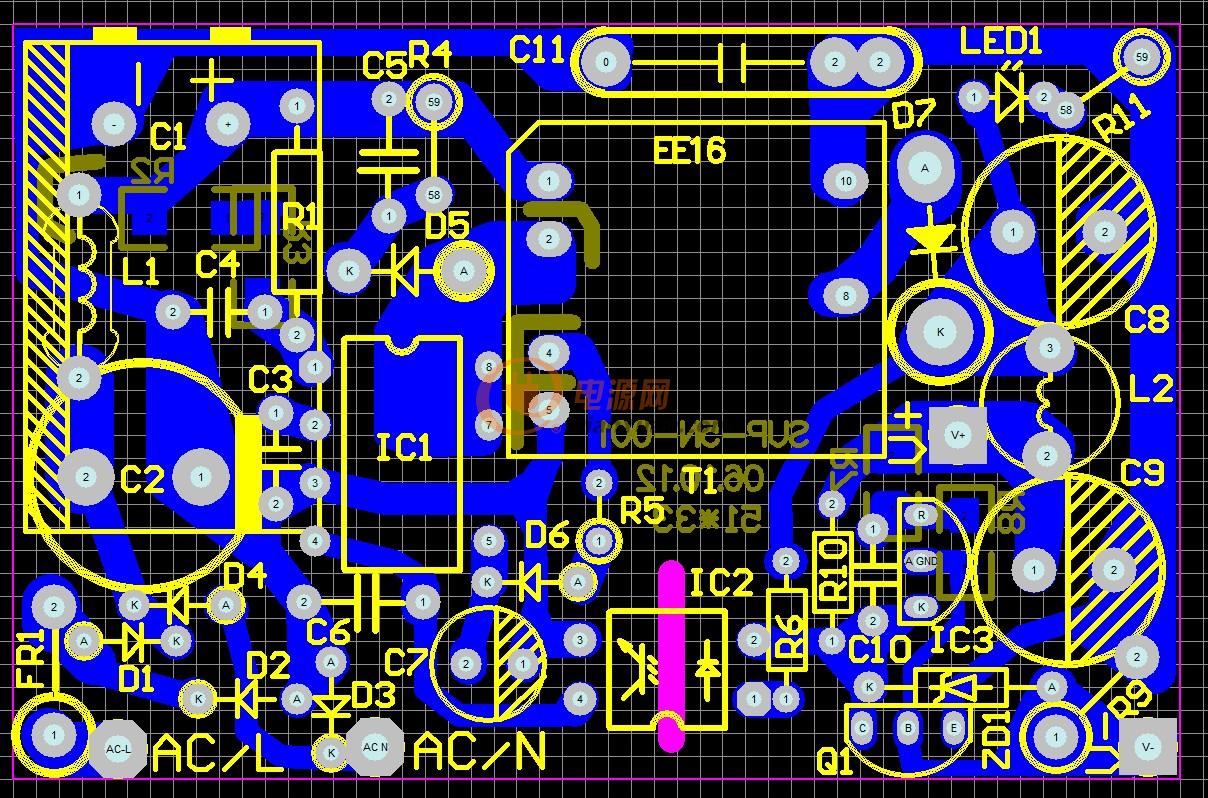

輸出濾波電容的利用率不是很好;整流后經電解,到電感,再到輸出電解,電壓采樣應該接到最終輸出電解的根部;

你可以先不修改測試紋波;讓后按照我描述的修改,紋波應該有所改善;

2:輸出若是金屬外殼的話,交流端安全距離是不夠的;

塑料殼，電源適配器那種

紋波用示波器看還是要買專用儀器？

是有重疊,實際裝起來再看

　　基本要求：使用示波器AC耦合 ，20MHz帶寬限制 ，拔掉探頭的地線

　　1，AC耦合是去掉疊加的直流電壓，得到準確的波形。

　　2，打開20MHz帶寬限制是防止高頻噪聲的干擾，防止測出錯誤的結果。因為高頻成分幅值較大，測量的時候應除去。

　　3，拔掉示波器探頭的接地夾，使用接地環測量，是為了減少干擾。很多部門沒有接地環，如果誤差允許也直接用探頭的接地夾測量。但在判斷是否合格時要考慮這個因素。

　　還有一點是要使用50Ω終端。橫河示波器的資料上介紹說，50Ω模塊是除去DC成分，精確測量AC成分。但是很少有示波器配這種專門的探頭，大多數情況是使用標配100KΩ到10MΩ的探頭測量，影響暫時不清楚。

　　上面是測量開關紋波時基本的注意事項。如果示波器探頭不是直接接觸輸出點，應該用雙絞線，或者50Ω同軸電纜方式測量。

      注：現金紅包僅限當日領取

      活動介紹：http://www.daogou-taobao.cn/bbs/1531738.html

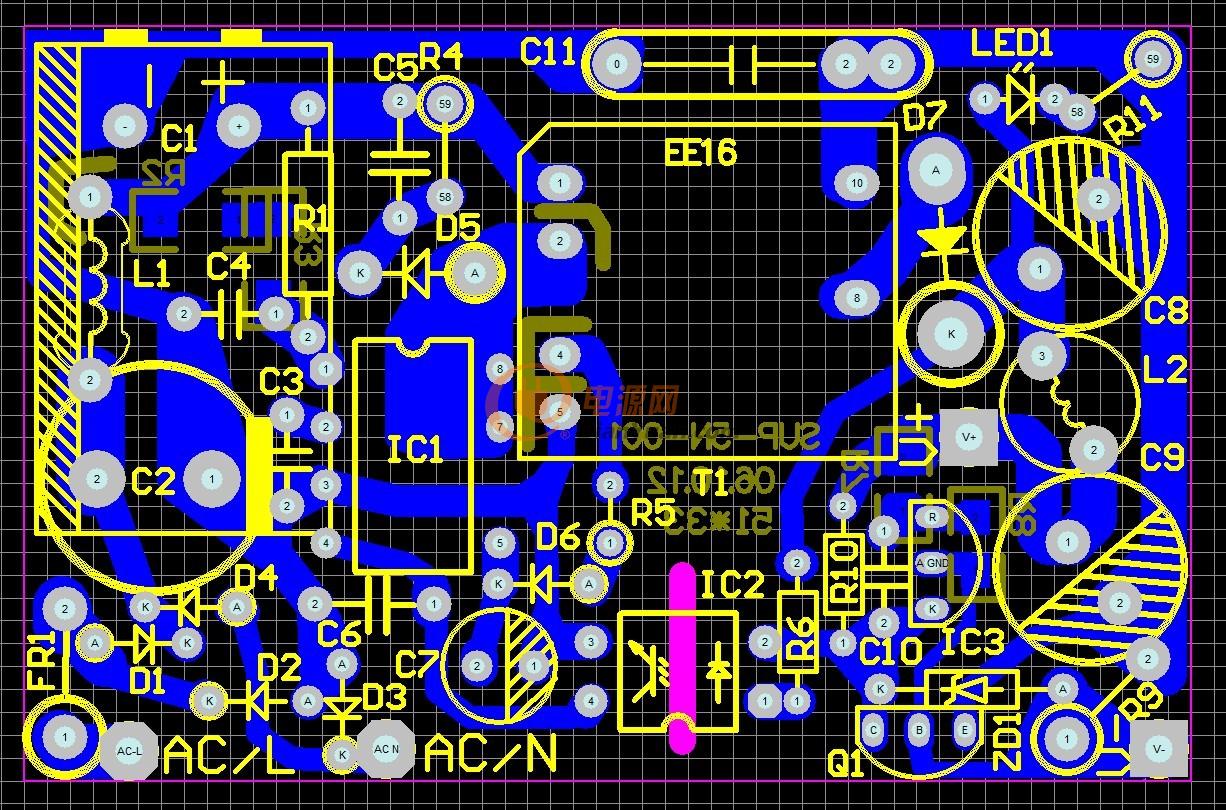

最終修改后
