有源鉗位正激波形圖問題

我做了一個DCDC有源鉗位正激，下鉗位。現在就是效率太低，不知道問題出在哪里。麻煩大家看看我的波形圖是否正常。頻率100K，死區200NS，電感量37UH，漏感0.64uh, 鉗位電容0.6uf

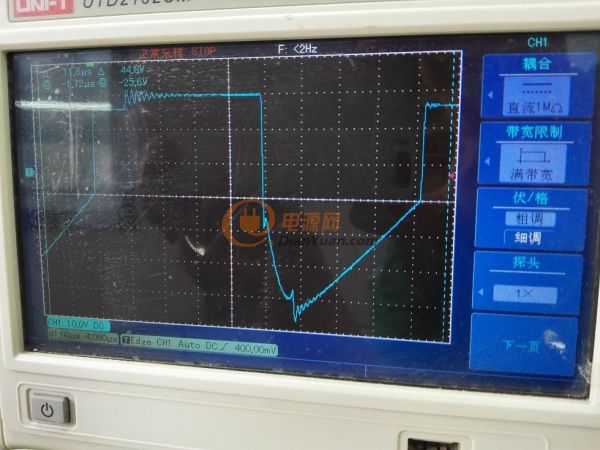

變壓器初級波形

變壓器次級波形

副管GS和DS波形

兩管驅動

鉗位電容波形

主管GS和DS電壓波形

DCDC有源鉗位原理圖.pdf

全部回復(3)
正序查看
倒序查看
斌520
LV.9
2
2016-09-09 20:01
高手出來釋疑
0
回復
NTGY
LV.4
3
2016-11-03 13:59
@斌520
高手出來釋疑
第四圖看出是正確的，示波器都用反相嗎.其他圖看不懂，最后是電流波形對吧？
0
回復
993150834
LV.2
4
2017-04-20 09:46
請問有解決么？我這邊也在搞這個有源鉗位正激，24V輸入的正常，91%效率左右，但12V輸入的效率只有83%左右。還請前輩們分享下。
