【獲得20元現金紅包】3600W可調電源0-60V,0-60A

3600W可調電源0-60V,0-60A

    最近本人做了一臺3600W可調電源0-60V,0-60A,

IMG_20160807_210319

IMG_20160807_210332

IMG_20160811_211239


感覺不錯,發給大家瞧瞧,互相學習




全部回復(232)
正序查看
倒序查看
2016-08-27 09:00
所用芯片KA3525,LM358
1
回復
2016-08-29 11:46
已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/
0
回復
pcmrd
LV.2
4
2016-08-29 14:20
@mulunliang
所用芯片KA3525,LM358

我也想做

能給電圖路和PCB檔案不,謝謝.

0
回復
jianyunn
LV.4
5
2016-08-29 20:09
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.daogou-taobao.cn/bbs/classic/
                             芯片KA3525
0
回復
醉熊
LV.4
6
2016-08-30 01:14
@jianyunn
                            芯片KA3525
滿載效率多少?文波多少?開關頻率多少?多錢一臺?
0
回復
chucanyao
LV.1
7
2016-08-30 10:23
最近也在折騰可調電源的東西,樓主可以發原理圖來參考下嗎?
0
回復
2016-08-30 10:58
@chucanyao
最近也在折騰可調電源的東西,樓主可以發原理圖來參考下嗎?[圖片]

支持我也DYI一個自己用用

頂頂

0
回復
2016-09-01 22:29
@pcmrd
我也想做能給電圖路和PCB檔案不,謝謝.
本圖是PCB圖檔

0
回復
2016-09-01 22:37
@zhangjunhai
支持我也DYI一個自己用用頂頂
**此帖已被管理員刪除**
0
回復
2016-09-01 22:40
@mulunliang
**此帖已被管理員刪除**
變壓器和電感實物

0
回復
2016-09-01 22:41
@mulunliang
變壓器和電感實物[圖片][圖片]
原理圖在整理,后續發出
0
回復
2016-09-01 22:42
@mulunliang
原理圖在整理,后續發出
外殼圖片

0
回復
2016-09-01 22:53
@mulunliang
外殼圖片[圖片][圖片][圖片]
**此帖已被管理員刪除**
0
回復
2016-09-02 06:55
@風丶?xì)?/div>
學習學習,期待后續更新[圖片]
淘寶店鋪里有參數資料和配件提供,歡迎光顧
0
回復
2016-09-02 07:17
@mulunliang
淘寶店鋪里有參數資料和配件提供,歡迎光顧
**此帖已被管理員刪除**
0
回復
zhangjunhai
LV.6
18
2016-09-02 09:06
@mulunliang
**此帖已被管理員刪除**
沒有看到圖紙下載文件
0
回復
2016-09-02 09:57
@zhangjunhai
沒有看到圖紙下載文件

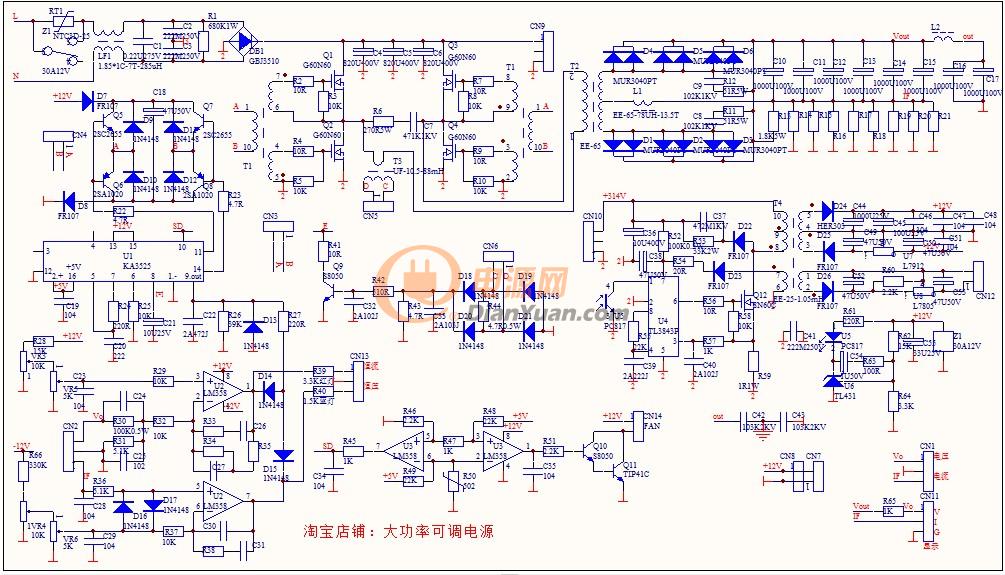

圖紙來咯,剛整理完畢,所用參數全在里面,技術問題,歡迎相互學習,相互探討,望大家共同進步








0
回復
guang盧
LV.7
20
2016-09-02 20:49
@mulunliang
圖紙來咯,剛整理完畢,所用參數全在里面,技術問題,歡迎相互學習,相互探討,望大家共同進步[圖片]
圖片有些模糊啊,老liang同志,來張清晰點的,大伙看著眼饞!
0
回復
2016-09-02 21:30
@guang盧
圖片有些模糊啊,老liang同志,來張清晰點的,大伙看著眼饞!
因?yàn)槭鞘謾C(jī)拍照,清晰度差些,進淘寶店鋪,有高清圖片等著大家下載
0
回復
2016-09-02 21:36
@mulunliang
因?yàn)槭鞘謾C(jī)拍照,清晰度差些,進淘寶店鋪,有高清圖片等著大家下載

一、技術指標:

輸入電壓——AC220V±25%

輸入頻率——47-63HZ

負載穩定度:≤±0.5%電壓穩定度:≤±0.5%

輸出電壓0.1V-60V

輸出電流0.0A-60.0A

效率:≥88%滿功率

保護功能:A、輸入斷路器過流保護

               B、輸出功率保護

               C、過溫保護

               D、輸出過壓保護

               E、輸出短路保護

               F、智能風扇控制

開啟時間:50ms(典型值)

保持時間:20ms(典型值)

散熱方式:風冷

二、環境條件

1、工作溫度:-0度  ~  +50度

2、儲存溫度:-20度  ~  +85度

3、海拔高度:≤2KM

4、無劇烈振動和沖擊通風良好

三、適合生產

電源輸出電壓:0.1V以上----600V以下

輸出電流: 0.1A以上-----300A以下

四、狀態批示

輸出電壓數顯指示

輸出電流數顯指示

帶電壓電流顯示功能

0
回復
2016-09-02 21:41
@mulunliang
一、技術指標:輸入電壓——AC220V±25%輸入頻率——47-63HZ負載穩定度:≤±0.5%電壓穩定度:≤±0.5%  輸出電壓0.1V-60V輸出電流0.0A-60.0A效率:≥88%滿功率保護功能:A、輸入斷路器過流保護                      B、輸出功率保護                      C、過溫保護                      D、輸出過壓保護                      E、輸出短路保護        F、智能風扇控制開啟時間:50ms(典型值)保持時間:20ms(典型值)散熱方式:風冷二、環境條件1、工作溫度:-0度 ~ +50度2、儲存溫度:-20度 ~ +85度3、海拔高度:≤2KM4、無劇烈振動和沖擊通風良好三、適合生產電源輸出電壓:0.1V以上----600V以下輸出電流:0.1A以上-----300A以下。四、狀態批示輸出電壓數顯指示輸出電流數顯指示帶電壓電流顯示功能
歡迎大家跟著我做出一臺3600W可調電源,調試逆變器特別適用,我有PCB板,歡迎大家索取,下一步準備做出更大功率的可調電源
0
回復
2016-09-02 21:59
@mulunliang
歡迎大家跟著我做出一臺3600W可調電源,調試逆變器特別適用,我有PCB板,歡迎大家索取,下一步準備做出更大功率的可調電源
這是散熱器180*240mm

0
回復
2016-09-02 22:01
@mulunliang
這是散熱器180*240mm[圖片]
這是外殼

0
回復
2016-09-03 06:21
@風丶?xì)?/div>
淘寶店鋪什么名字呢
亮德利科技,歡迎下載
0
回復
zhangyiping
LV.9
28
2016-09-03 08:11

這個產品 我在好幾年前就看過了,好多廠家生產,還幾種規格,如幾百瓦的幾千瓦的,就是這個調試電源,我看了都非常好笑,3525芯片做的,也有494芯片做的,非常老套套的技術,這么大大個,還要高速風機,設備大效率低,怎么到現在提到這個產品,這個產品設計說明了什么,我國的自主設計的技術產品多么的落后,落后的簡直不可思議。而且,也都是模仿抄襲做的,完全硬開關第一代技術做的,設備大效率低成本高。

    告訴你們一個事實真相,有過一個經歷,那個2014年春天我上網打大功率電源,發現好幾家做,因?yàn)椋?3年就徹底成功的做成了準諧振技術的產品了,就要成了寶貝,推銷這個新技術來做產品了,看到你們落后的產品,就動了心機了,推廣的呀,結果發生了什么呢,其中網上看到江蘇啟東一家公司好像規模不小,哪一家公司,名稱就不變得公開了,害怕也上網看到了就不好了,地名已經提到就詳細一些了。說我的論壇為什么有一些像怨婦一樣比較啰嗦,其實,就是這么一個遭遇了,我從老家福建龍巖座深圳上海南K字走福建龍巖三明南平武夷山上浙江到上海這一條線路,再從上海到啟東汽車60元左右,到了這個公司了,他們完全模仿做的,產品就是這個大個的,其實,我?guī)チ水a(chǎn)品的樣品即準諧振技術的,設備確實非常小,你看那么著呢,推銷新技術即創新也真的成了洪水猛獸一樣了,將信將疑的,首先,他們不懂技術,看到就是目瞪口呆然而,由于與眾不同,沒有見過,還不敢做了,他們老是糾纏能不能成功,因?yàn)椋皇浅u模仿的,像賭注一樣,提出打底工資3500元加成功了獎勵比工資還高甚至可達到1萬元,我可以承包不像他們打卡上班,我說這么低,他說無論成功還是失敗,成功了多少可以談,我問為什么,他說有過經歷,現在冒牌貨多,他們也吃過這個虧,要讓那一些冒牌貨無處遁形,好了,這樣他們最需要人才但這個條件就不可能招到人才了,打底這么低誰也不會接受的,那就拉倒了吧,我白白的去掉超過1500元路費,我要求來的路費先報銷一些,一時沒有,我不干了,結果,路費完全自己出了,看來比較小氣了,這個也是我的后顧之憂了,是的,首先報銷車費,安下心,這個也是不懂情理了。

    歸根到底就是所謂有運營社會經驗的人已經麻木遲鈍了,因?yàn)椋孕潘^一抄就成一步到位,節省研發成本就是投機,方便的就不是好技術了,一個依賴抄襲,已經走火入魔了,結果是黃金不要要黃銅了,因?yàn)椋瑳]有 鍍金與真金的鑒別力,就是黃金也不敢要了,我感到就是我成了口口聲聲說的中國的技術非常非常的落后的原因了,其實,新的怪胎似的,其實,還是老美1995年20年前的發明專利呢到現在我國還沒有,還成了少見多怪大驚小怪。

1
回復
aninstone
LV.4
29
2016-09-03 08:25
@mulunliang
歡迎大家跟著我做出一臺3600W可調電源,調試逆變器特別適用,我有PCB板,歡迎大家索取,下一步準備做出更大功率的可調電源
老板 如何“索取”?
0
回復
2016-09-03 08:46
@aninstone
老板如何“索取”?[圖片]
免費下載,不收費用
0
回復
gaods
LV.4
31
2016-09-03 08:52
@mulunliang
歡迎大家跟著我做出一臺3600W可調電源,調試逆變器特別適用,我有PCB板,歡迎大家索取,下一步準備做出更大功率的可調電源
我想做一臺1000w的輸出0-100v可調,電流10a.請問能跟你做嗎。謝謝
