1.方案名稱：BP3216

2.方案品牌：上海晶豐明源

3.方案簡介：

BP3216 是一款高效率支持可控硅調光的 LED 驅動芯片。芯片工作在電感電流臨界連續模式，適用于 Buck， Buck-Boost，Fly-back 結構的 LED 驅動電源。 BP3216 芯片內部集成 600V 功率開關，采用專利的驅動和電流檢測方式，芯片的工作電流極低，只需要很少的外圍元件，即可實現優異的恒流特性，極大的節約了系統成本和體積。 BP3216 具有多重保護功能，包括 LED 開路保護， LED 短路保護，CS 電阻短路保護，欠壓保護，芯片溫度過熱調節等。 BP3216 采用 SOP-8 封裝。特點? 支持可控硅調光? 內部集成 600V 功率管? 電感電流臨界連續模式? 芯片超低工作電流? ±5% LED 輸出電流精度? LED 開路保護? LED 短路保護? CS 電阻短路保護? 芯片供電欠壓保護? 過熱調節功能? 采用 SOP-8 封裝 應用? LED 球泡燈? LED 蠟燭燈? 其它 LED 照明

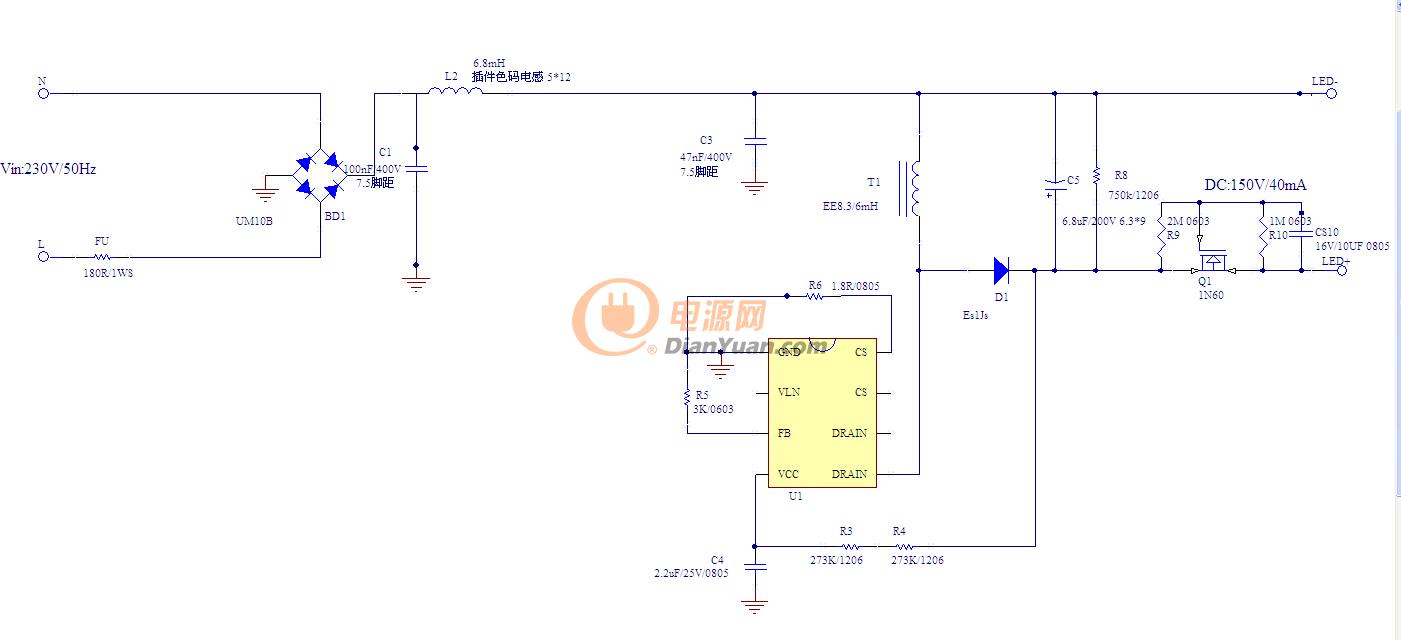

4.方案原理圖：

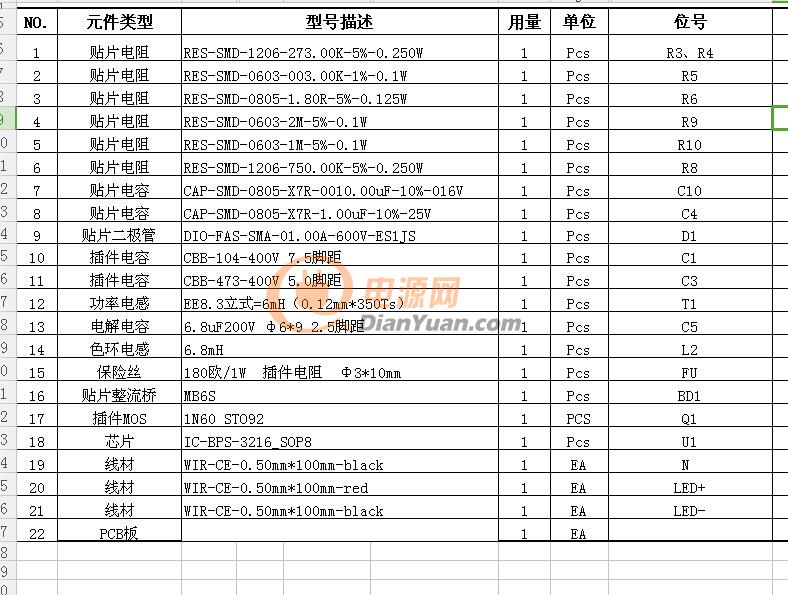

5.方案BOM

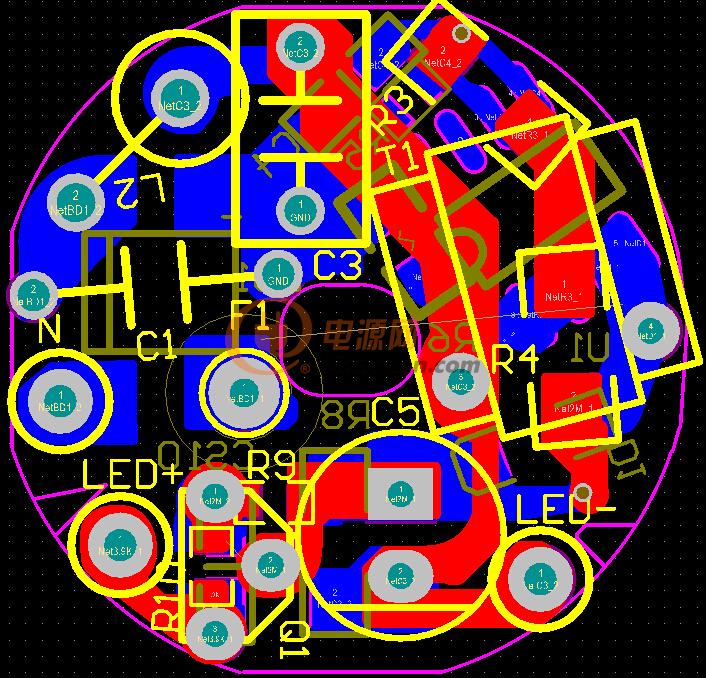

6.方案PCB

7.聯系方式
