請教關于三極管8050發熱的問題







問題描述：

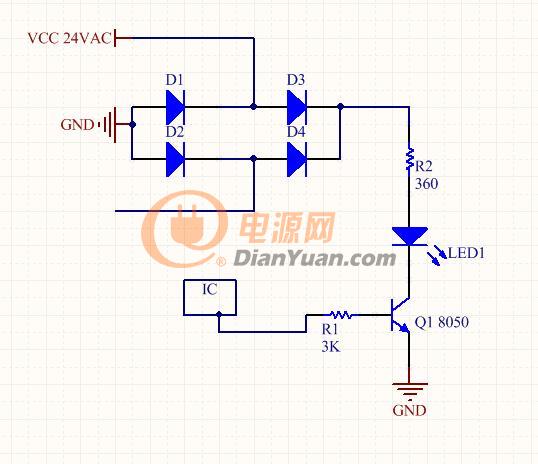

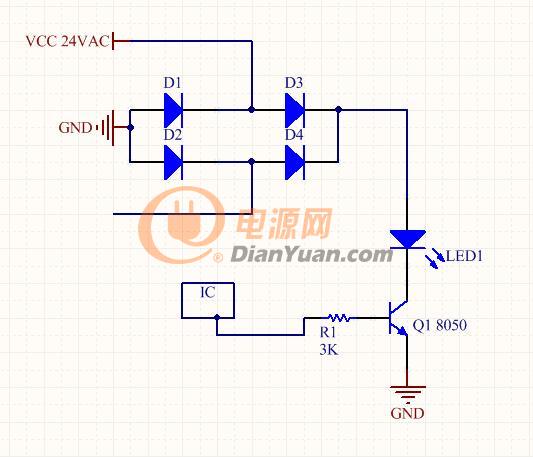

有款LED RGB燈，下圖為IC自動控制變色的三路輸出RGB中的一路，輸入電壓為AC24V，帶6個LED小燈

123



問題： B極與IC控制腳之間的電阻如果是9K時 Q1發熱很嚴重大概有70度，后來改為3K時，發熱很到很大改善，溫度大概55度

請教：

當R1分別為3K和9K時， IBE的電流應該是3K時更大，則ICE的電流也會更大，（在飽合之前）。

相反9K時電流應該會小些，但是為什么9K時 三極管發熱更嚴重呢



搞不清楚，請指教。謝謝



全部回復(14)
正序查看
倒序查看
2016-07-31 09:45

你設計的原意是將三極管工作在放大狀態？

將輸入電壓改小

0
回復
atony328
LV.3
3
2016-07-31 09:52
@zz052025
你設計的原意是將三極管工作在放大狀態？將輸入電壓改小
你好，這個不是我設計的，我是搞維護的。 這個三級管在這里應該是起放大作用的吧？
0
回復
ta7698
LV.9
4
2016-07-31 09:55
R1換成9K后，三極管因Ib電流小工作在放大區沒有完全導通，也就是在ce極存在較大的電壓，這個電壓和流過其集電極的電流積就是功耗。
0
回復
2016-07-31 16:50
@ta7698
R1換成9K后，三極管因Ib電流小工作在放大區沒有完全導通，也就是在ce極存在較大的電壓，這個電壓和流過其集電極的電流積就是功耗。
這個ic供電電壓呢
0
回復
c2007s
LV.3
6
2016-07-31 17:20
你這個三極管正確狀態應該是工作在飽和狀態。R1的取值不用很大，具體根據前面的控制IC輸出電流決定。8050飽和時候VCE只有0.3V左右，功耗很低的，一般不會發熱。
0
回復
2016-08-01 08:36
@c2007s
你這個三極管正確狀態應該是工作在飽和狀態。R1的取值不用很大，具體根據前面的控制IC輸出電流決定。8050飽和時候VCE只有0.3V左右，功耗很低的，一般不會發熱。
雖說是根據電流決定的，但是歸根結底根據ic的輸出電壓計算電流啊，5v的輸出和3.3v的輸出飽和狀態串的電阻肯定不一樣
0
回復
2016-08-01 09:36
@atony328
你好，這個不是我設計的，我是搞維護的。這個三級管在這里應該是起放大作用的吧？

飽和導通才對

三極管起開和關作用

基極電阻可適當放小

0
回復
c2007s
LV.3
9
2016-08-01 09:52
@lihui710884923
雖說是根據電流決定的，但是歸根結底根據ic的輸出電壓計算電流啊，5v的輸出和3.3v的輸出飽和狀態串的電阻肯定不一樣
營長正解！看一下8050的參數表，飽和時IB多大，然后看IC的輸出電壓多高，這個電壓-0.7V然后除以IB，就是你要串聯的電阻值。
0
回復
atony328
LV.3
10
2016-08-01 11:18
@c2007s
營長正解！看一下8050的參數表，飽和時IB多大，然后看IC的輸出電壓多高，這個電壓-0.7V然后除以IB，就是你要串聯的電阻值。
請問我要如何測IC腳輸出的電壓？ 用萬用表可以測出來嗎？
0
回復
c2007s
LV.3
11
2016-08-01 14:15
@atony328
請問我要如何測IC腳輸出的電壓？用萬用表可以測出來嗎？
你可以下載IC的DATASHEET，里面有詳細的說明，輸出電壓多高，拉電流和灌電流多大。
0
回復
atony328
LV.3
12
2016-08-01 15:38
@c2007s
你可以下載IC的DATASHEET，里面有詳細的說明，輸出電壓多高，拉電流和灌電流多大。
你好，這個IC是私人寫的，不像大公司 出品的IC, 肯定沒有DATASHEET.
0
回復
c2007s
LV.3
13
2016-08-01 23:32
@atony328
你好，這個IC是私人寫的，不像大公司出品的IC,肯定沒有DATASHEET.
把該腳懸空，用萬用表測量其電壓即可。根據后面電路，估計可能是TTL或CMOS電平。
0
回復
2016-08-02 10:52
已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/
0
回復
atony328
LV.3
15
2016-08-03 08:46
@c2007s
把該腳懸空，用萬用表測量其電壓即可。根據后面電路，估計可能是TTL或CMOS電平。

非常感謝。
