【2016年收編】BP2888,BP2882開關調色單芯片，免單片機成本低效果好

1.方案名稱：BP2888，B2882

2.方案品牌：上海晶豐

3.方案簡介：

BP2888 是一款內部集成高壓供電、兩路BUCK 控制器的LED 開關調色溫控制器，適用于85Vac~265Vac 全范圍輸入電壓。BP2888 芯片通過DET 管腳檢測開關狀態，實現冷、暖、混色三種開關狀態切換，混色電流還可以通過調節RDIM1/RDIM2 管腳外接狀態實現不同的亮度。BP2888 芯片工作在電感電流臨界模式，輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的線性/負載調整率。BP2888 具有多重保護功能，包括LED 開路/短路保護，VCC 欠壓保護，芯片溫度過熱保護等。BP2888 采用SOP-16 封裝。典型應用特點? 集成DET 開關檢測電路? 集成700V 高壓JFET 供電? 靈活的混色亮度設置? 寬輸入電壓? ±5% LED 輸出電流精度? LED 開路保護? LED 短路保護? 芯片供電欠壓保護? 過熱保護? 采用SOP-16 封裝應用? LED 吸頂燈? LED 面板燈? LED 球泡燈? 其它LED 照明

BP2882 是一款內部集成高壓供電、兩路BUCK 控制器的LED 開關調色溫控制器，適用于85Vac~265Vac 全范圍輸入電壓。BP2882 芯片通過DET 管腳檢測開關狀態，實現冷、暖、混色三種開關狀態切換。BP2882 芯片工作在電感電流臨界模式，輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的線性/負載調整率。BP2882 具有多重保護功能，包括LED 開路/短路保護，VCC 欠壓保護，芯片溫度過熱保護等。BP2882 采用SOP-16 封裝。典型應用特點? 集成DET 開關檢測電路? 集成700V 高壓JFET 供電? 靈活的混色亮度設置? 寬輸入電壓? ±5% LED 輸出電流精度? LED 開路保護? LED 短路保護? 芯片供電欠壓保護? 過熱保護? 采用SOP-16 封裝應用? LED 吸頂燈? LED 面板燈? LED 球泡燈? 其它LED 照明

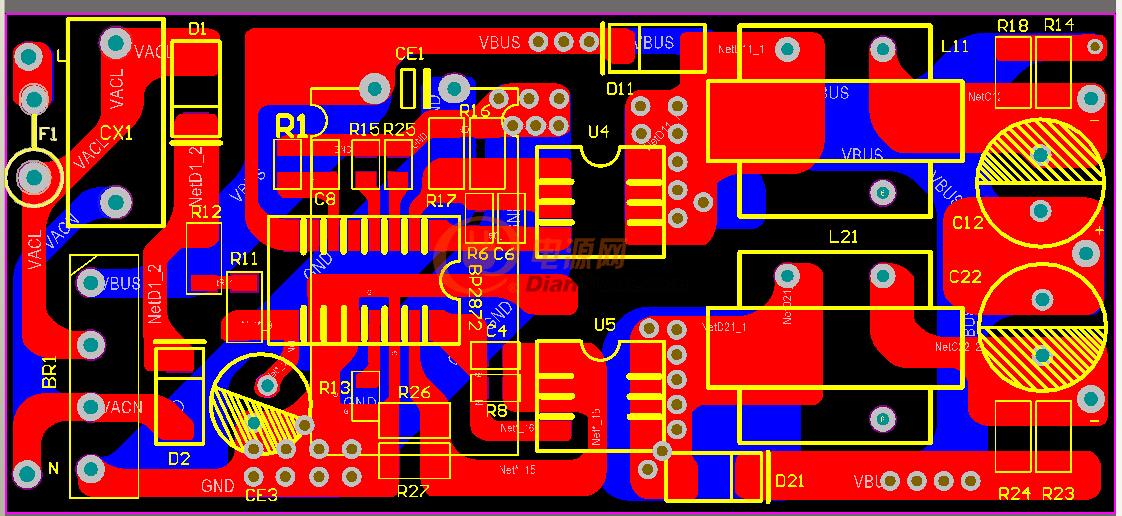

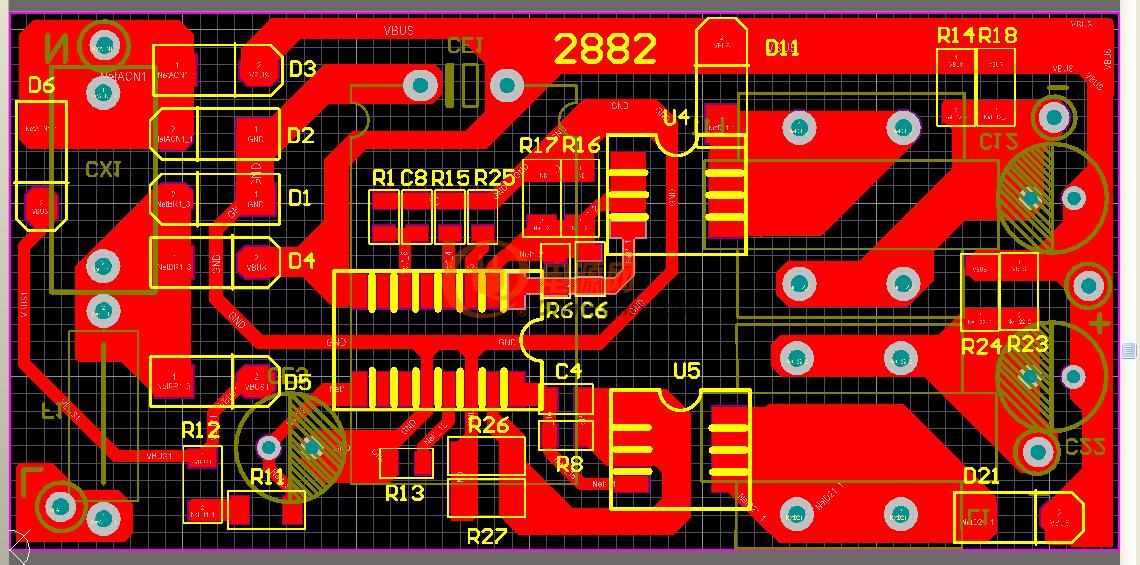

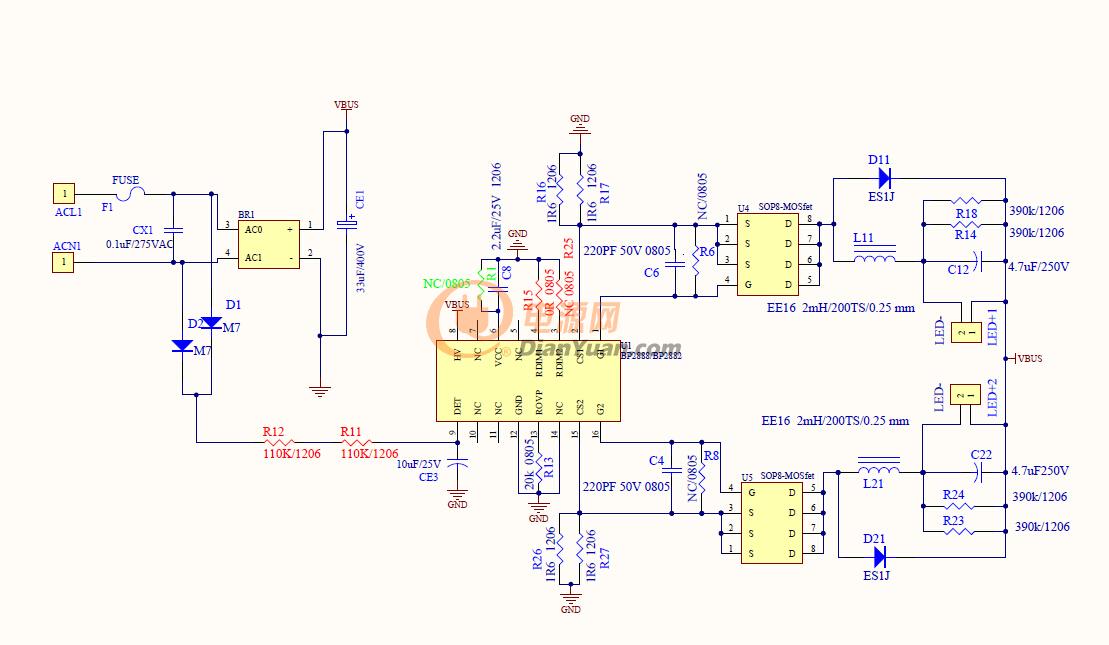

4.方案原理圖
