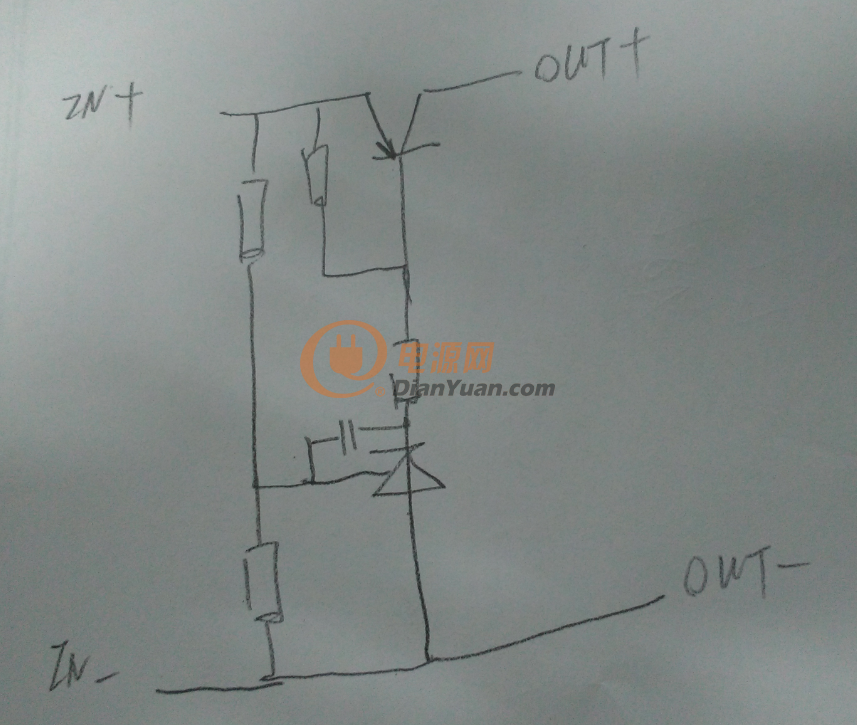

你是要做電池電壓欠壓保護還是其它的電源欠壓保護？

轉載：經典的輸入欠壓或過壓保護電路

初始上電：Qa1和Qa2導通情況，可能由于電源電壓的不同而結果不同。若初始電壓大于12.7V，則Qa1導通，Qa2關斷，此時輸出一直為高電平，若初始電壓小于8.6V，（圖中的參數）由VDD*（R1+R2）/（R1+R2+R4+R5）=0.7V計算得出，則Qa1關斷，Qa2導通，輸出為低電平。那么在過壓保護電路中，就可以將12.7V設置為 電壓上限，在欠壓保護電路中，就可以將8.6V設置為電壓下限，由使用決定。

正常工作狀態下（要么小于8.6V，要么大于12.7V），分析欠壓電路情況：電路大于12.7V正常工作，若某種情況下，出現欠壓，Qa2仍然關斷，此時由于R1、R2、R4、R5組成的回路，使得Qa1一直導通，直到VDD<8.6V時，不足以使得Qa1導通（Vbe<0.7V），此時Qa2導通，輸出低電平。也就是說，欠壓保護的低壓值為8.6V。當電壓回升后，由于Qa2一直導通，所以R5右電壓始終幾乎為0，直到VDD大于12.7V時，依靠穩壓管產生0.7V的電壓，使得Qa1再次導通，Qa2關斷，輸出為高。

因此，在欠壓應用下，可以實現的電壓保護范圍是 <8.6V，開啟范圍是>12.7V，同樣，在過壓保護中，可以實現的是正常工作<8.6V開啟，大于12.7V截止，邏輯與欠壓下相反。通過調節R5的阻值，可以改變保護的下限值，通過調節穩壓管，可以改變保護的上限值。上限值為：Vd1+0.7V。下限值為0.7*（R1+R2+R4+R5）/（R1+R2）=V。此電路中，遲滯窗口為8.6V-12.7V。對上述電路的使用，可以將輸出作為MOS管的控制信號，也可以經過光耦電平轉換，輸入到MCU進行電壓檢測判斷。

用358,或者分立器件做欠壓比較器, 往往電路復雜,功耗大.

可以考慮CN302, 功耗低,應用靈活.

附技術文檔.

還有一個窗口比較器, 可以用一個芯片實現過壓,欠壓檢測, 應用簡單,功耗低.

附技術文檔.
