家里條件艱苦！沒有示波器。沒有合適的各種牛管，不知道弄什么拓?fù)浜茫?

給個清單，各路大神給支個招。

1.ETD49磁芯繞制的18：100匝比變壓器一個

2.IRFP264六個

3.高壓電解六個（容量詳見圖片）

4.307高速二極管50個

5.KA3525有10個

6.EG8010SPWM驅動板一塊

7.各種小電阻包2包

這些管子用在60V上不太適合。3525也驅動不了。咱搞？

ETD49的變壓器+拆機CPU的散熱片。

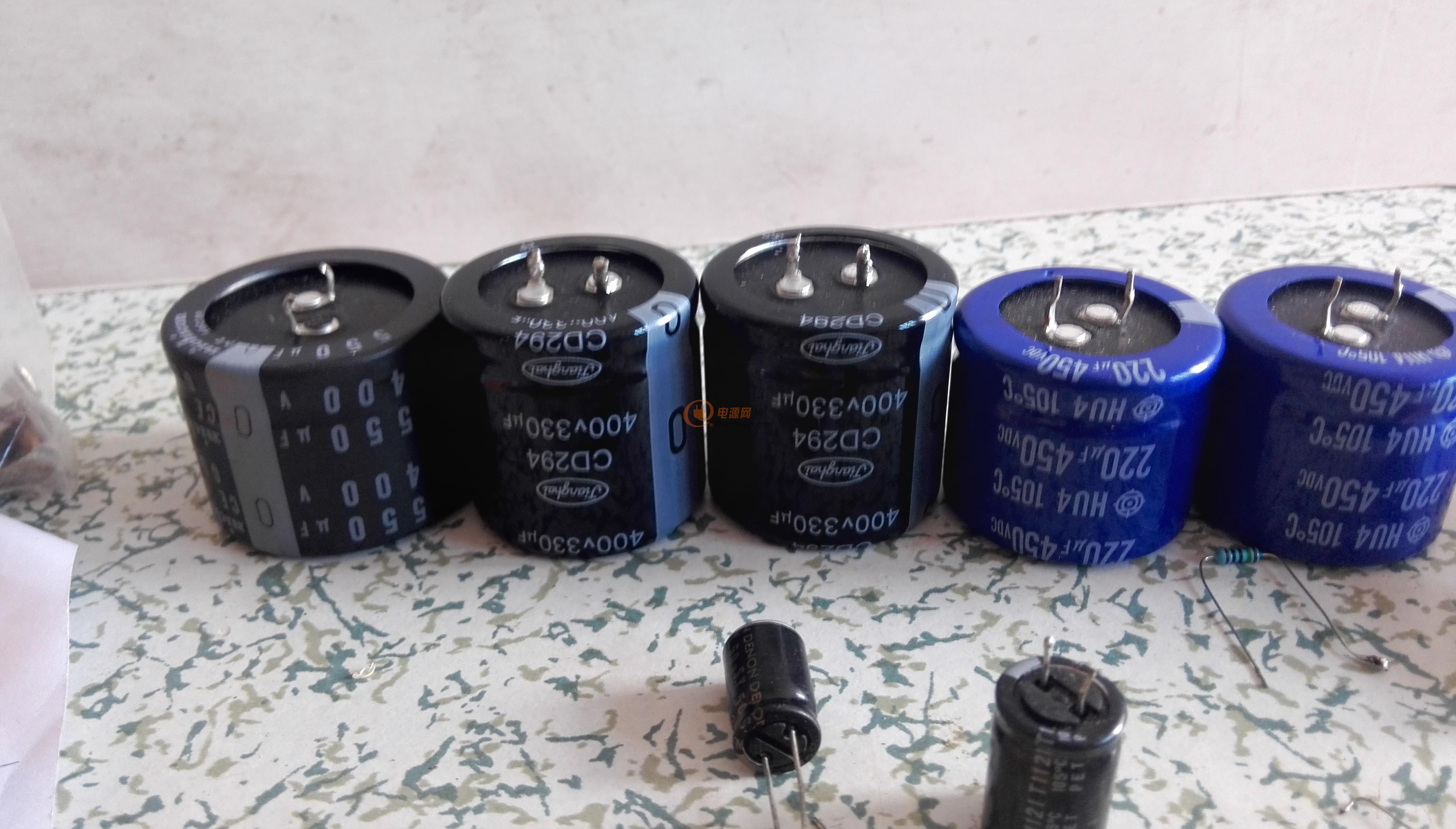

電容就是這些了！

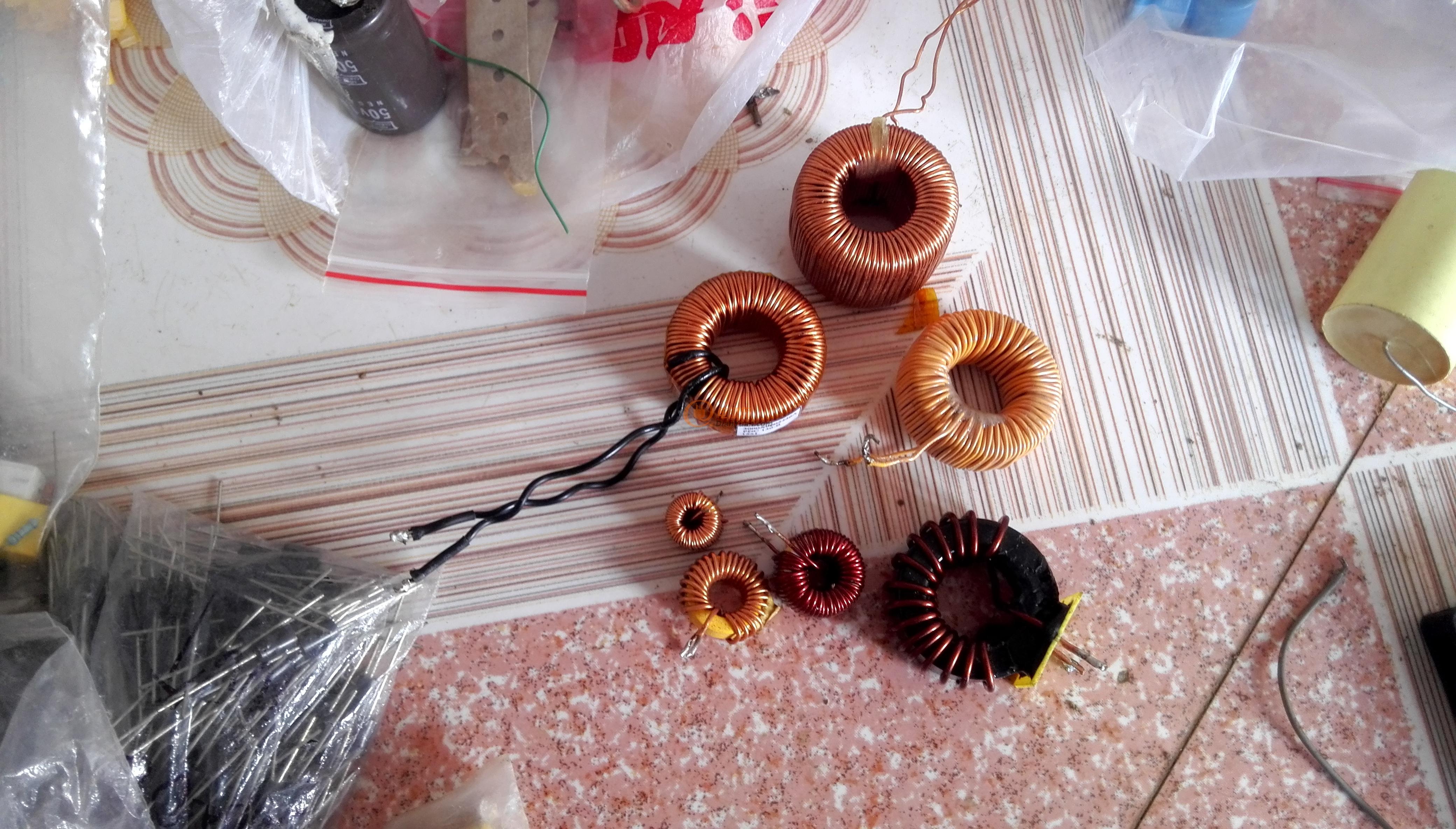

電感！大個的全是鐵硅鋁的。是前些天做四硅魚機多出來的。

沒弄明白,樓主是做60V輸出還是60V輸入?

雜包電阻！

大家?guī)兔o點意見啊！60V的電池，目前只有IRFP2907/8只+IRFP264/6只，怎么個拓?fù)渥詈玫男剩浚?

是60V輸入，電動車的電池。想用來吹吹風扇。輸入60V，輸出220V正弦波。能出500W就行了。

有60V電池了不如搞工頻的,只有一級逆變簡單省事又安全,高頻小功率還好點大功率洞洞板很危險.

工頻沒變壓器，咱弄？另外，EG8010的驅動板設計上就是用380V高壓的。如果用在60V，又得改！

誰和你說8010是380專用的,你找下論壇的帖子和EGS002用戶手冊就知道工頻一樣用了,說大號的工頻變壓器不好找倒是真的,沒事去廢品收購站轉下會有驚喜,不過高頻做好了和工頻也沒區別,只不過高頻需要的電路比工頻復雜的多用洞洞板容易出錯.

當然這也是個人見解,有時間的話先做個高頻試試也沒壞處,就當玩唄.

補充一點,2907用于60V高頻肯定不行  但是做工頻就剛好,  工頻的話用4個2907輕松帶500W,  高頻60V的前級要用150V以上的管子.

謝謝兄臺指點，馬上去回收站。嘿嘿。希望能牽一只大牛回來！對了，2907的管子用3525推不動？這個咱搞，用TIP41/42的圖騰也不行！

可以推動的,如果你真想用2907做高頻500W的話只需用24V電壓一對2907就行了,實際上3525在頻率不超過30K直接推2對2907也沒問題.

自己動手豐衣足食，加油！

小區己恢復供電，我的逆變器還沒出來

-***************************************

在X寶上弄了二個MIC4452來推IRFP264.

昨天去廢品回收站，找半天全是小變壓器，沒找著大牛。哎！

誰家有3000W的大牛閑置的，吱個聲！做一個高頻的和一個低頻的。



有大牛的吱個聲！

有大牛的吱個聲！

有大牛的吱個聲！

重要的事說三遍！



動手能力強

哥！你看下我的圖片上的高頻變壓器，初級是0.1*300根+雙線并繞/次級0.1*20根 的好線呢，頻率不用高點對不起這樣的好材料啊。而且頻率高點，體積才會少，后面的各種元件規格都可以省空間。



而且已經用KA3525試過了，頻率在34.7K時，一對2907都推不動！加了圖騰也是如此。開機帶個200W的白熾燈，五秒后管子就發燙。應該是驅動不足。

發熱表示還沒有正式開始，正式開始是從發燒起。

報告軍長！自從玩電源以來，現場只要有帶寬合適的示波器，我都沒炸過管。嘿嘿。炸過管的那幾次，也是被老板坑的。

折騰，燒錢 ，

行家啊，用高頻絲包線來做的變壓器啊，

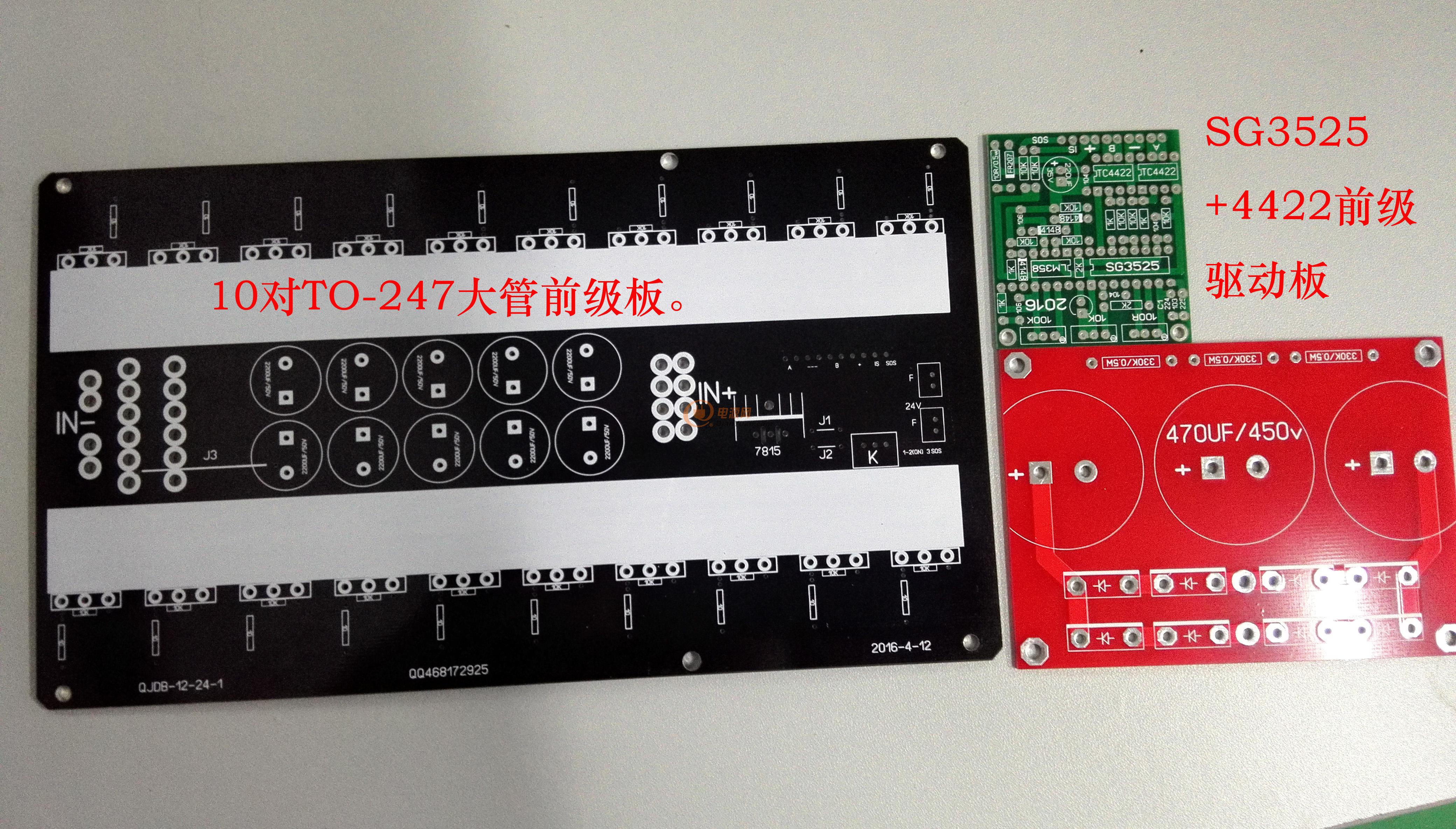

弄了套前級PCB，10對TO-247大管PCB，驅動板帶4422驅動，嘿嘿。試下效果！



板子看上去看強大,沒看到裝變壓器的地方,這玩藝兒可能是人家做魚J用的,做好了發上來分享下效果.

那是必須的。哈哈。看得出來你也個高手，請多多指教啊！這里有好多人只會玩電源不會玩變壓器的，這里看到好多的大神用的變壓器都是沒有帶擋檣膠帶的。哈哈，我是從來看不上不帶擋檣的變壓器。

在家里閑著，沒有家伙啊。只能憑感覺滴。不好搞啊。

已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/

怎么不更新啊？

有些東東還在路上！
