綠色和黃色為兩路驅動波形，藍色為電流波形，紫色是輸出波形，在驅動的死區時間內，輸出的波形本應有一個電壓為零的臺階，但是通過示波器測量死區時間的波形不對

好像有點看不清吧，就是畫圈的地方，請問各位大俠知道是什么情況么

負載是感性的，IGBT死區時間截止后，感性電路仍需要續流的

波形突變是續流回路引起的

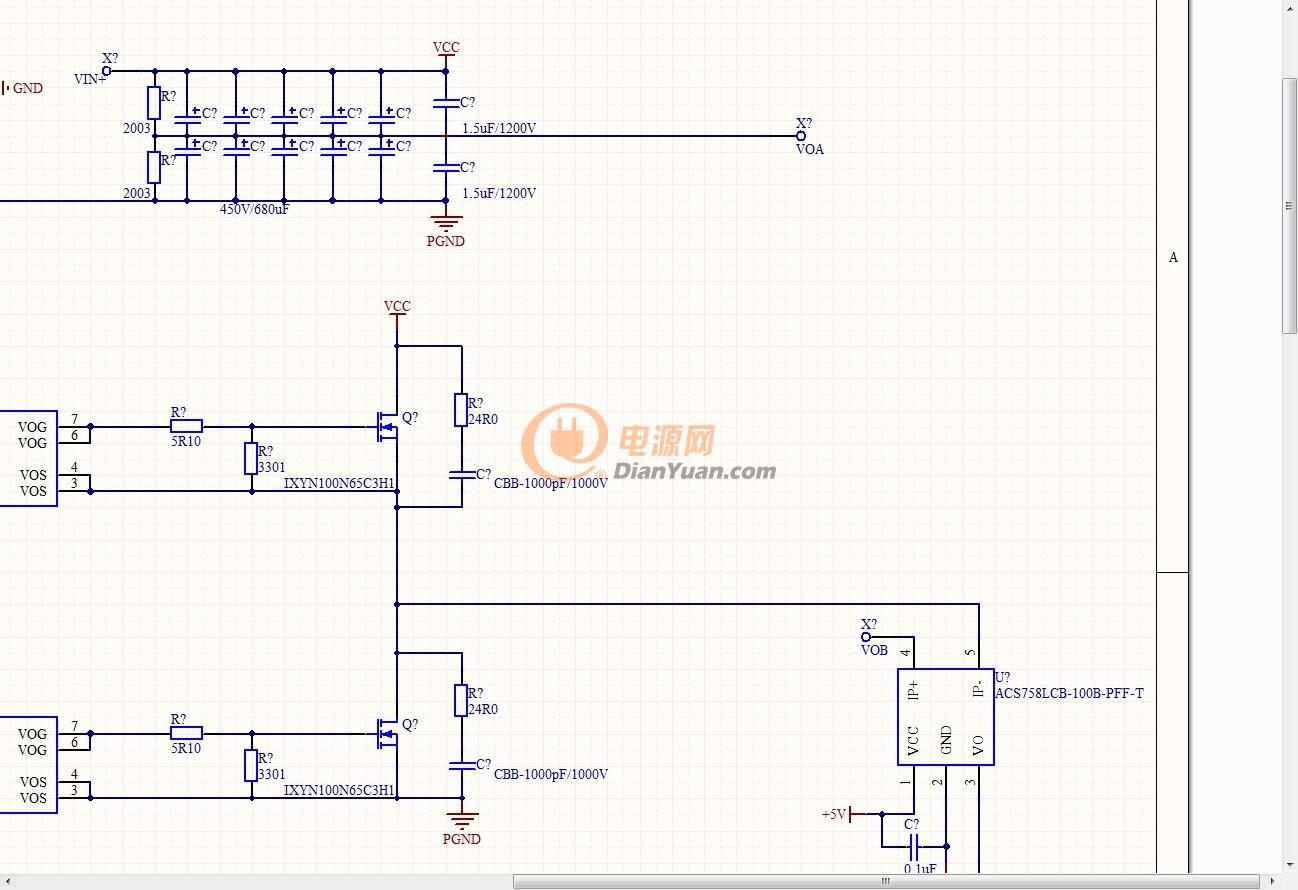

看你的電路設計，和儀器，非常高端大氣

你把IGBT的驅動端電阻增大10倍以上，同時用一個二極管并聯做關斷加速，這個干擾波形會小很多甚至消失

但是，這只能解決你眼前的問題。距離最終能可靠工作，仍有很長的路要走！

橋類電路遠比看到的要復雜
