1.基本要求：

   輸出3.3V和5V兩路常用的電壓，供微處理器正常工作，輸出大于3W,紋波電壓盡可能小，。

2.基本原理

     采用傳統的buck電路拓撲，采用閉環控制，采用PWM控制。

3.設計方法

借助webench設計軟件可以幫助我們快速完成這款電源的設計：

首先，按照看設計要求，需要輸出3.3V和5V的雙路電源以及一路高壓直流電源。我們可以多路一起進行設計，但是由于我手里的芯片不是很全，因此我就采用單獨設計的方法。但是借助webench進行設計，在大多數時候，我們可以直接利用webench進行多路輸出電源的設計而大大節省時間，這也正是這款軟件的強大之處。

那么，我們首先登上MyTI賬戶，然后打開webench設計界面，可以非常輕松的得到設計參考。具體就不多敘述了，大家可以去試試，論壇里已有很多相關設計參考。

參考原理圖如下：

4.原理圖

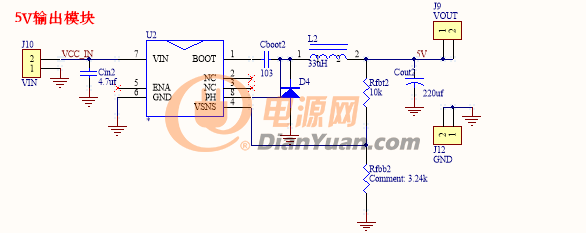

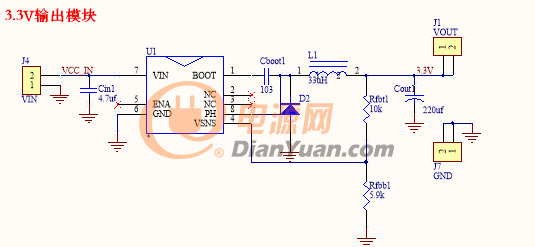

      軟件中給的是參考原理圖，非常完美的原理圖，但實際當中，由于各種原因，我們需要對其進行修正。 修正后的原理圖如下：

PCB布板應當注意散熱和濾波。PCB圖如下：

5.計算方法

輸出電壓的計算方法：Vo=1.25V(1+Rfbt/Rfbb);

3.3V：Vo1=1.25*(1+10/5.9)=3.37V；

5V:   Vo2=1.25*(1+10/3.24)=5.1V；

6.仿真結果

7.實物圖

使用做成的DC/DC變換器去做一個時鐘。

8.測試結果

由于受測試條件的限制，表1、2在測試過程中給出的輸出電流均比較小，因此測得的電源效率不高，但這并不代表次此電源的最高效率，可達到的最高效率大家可以參考仿真結果。
