最近想學習一下開關電源,就從相對簡單的反激電源開始,第一次做遇到一些問題。
PCB廠已經放假,所以用手頭的洞洞板搭了一個,基于英飛凌ICE3B0565
電路基本是照官方demo板依樣畫葫蘆,這里變壓器用的自帶庫,沒去改同名端;由于手頭沒料,RCD電路里的150k適是用3個510k并聯代替,芯片軟啟動那里是用3個100nf代替680nf,輸出端的電感用的6.8uh,18v穩壓管用兩個12v穩壓管串聯代替。
芯片頻率67kHz,輸入220v,下面看圖

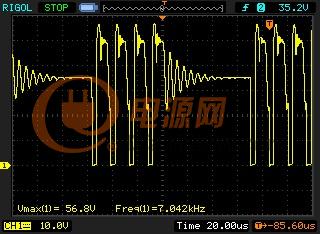

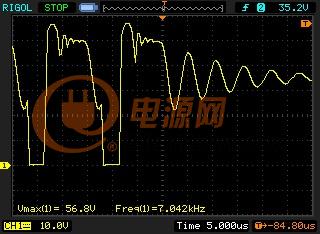

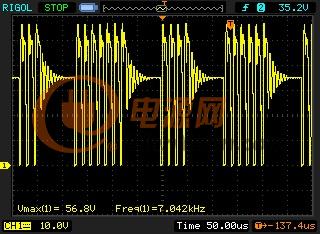

以下4圖是不同時間級的帶載Vds波形,衰減10倍(空載啟動后接負載)

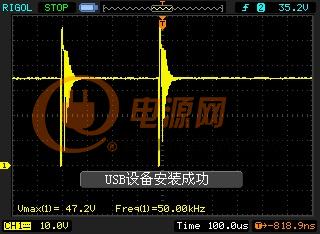

這個是空載Vds波形
變壓器是根據論壇一篇帖子繞制的,發帖時找不到該帖,參數如下:初級匝數:350,線材AWG32
次級匝數:28,線材AWG21
輔助繞組匝數:40,
線材AWG39
氣隙:0.46mm
磁芯:EE16立式,5+5,
腳距3*11
有需要補充的數據我馬上發上來,懇請各位軍爺指正
