【2016年收編】BP2328D內置mos插件，全電壓20W，高PF好方案

1.方案名稱：BP2328D

2.方案品牌：上海晶豐

3.方案規格：DIP8

4.方案簡介：

BP2328D 是一款帶有源功率因數校正的高精度降壓型LED 恒流控制芯片，適用于85Vac-265Vac 全范圍輸入電壓的非隔離降壓式LED 恒流電源。BP2328D集成有源功率因數校正電路，可以實現很高的功率因數和很低的總諧波失真。由于工作在電感電流臨界連續模式，功率MOS 管處于零電流開通狀態，開關損耗得以減小，同時電感的利用率也較高。BP2328D 內部集成650V 功率MOSFET,只需要很少的外圍器件，即可實現優異的恒流特性.BP2328D 采用專利的浮地構架，對電感電流進行全周期采樣，可實現高精度輸出恒流控制，并達到優異的線電壓調整率和負載調整率。BP2328D 具有多重保護功能以加強系統可靠性，包括LED 開路保護、LED 短路保護、芯片供電欠壓保護、電流采樣電阻開路保護和逐周期限流等。所有的保護狀態都具有自動重啟功能。另外，BP2328D具有過熱調節功能，在驅動電源過熱時減小輸出電流，以提高系統的可靠性。

5.方案適用范圍和特點：

有源功率因數校正，高PF 值，低THD? 內置650V 功率MOSFET? 高達95%的系統效率? ±3% LED 輸出電流精度? 優異的線電壓調整率和負載調整率? 電感電流臨界連續模式? 超低 (33uA) 啟動電流? 超低 (300uA) 工作電流? LED 短路/開路保護? 電流采樣電阻開路保護? 逐周期電流限流? 芯片供電欠壓保護? 自動重啟功能? 過熱調節功能?

LED PAR30、PAR38 燈? LED 日光燈? 其它LED 照明

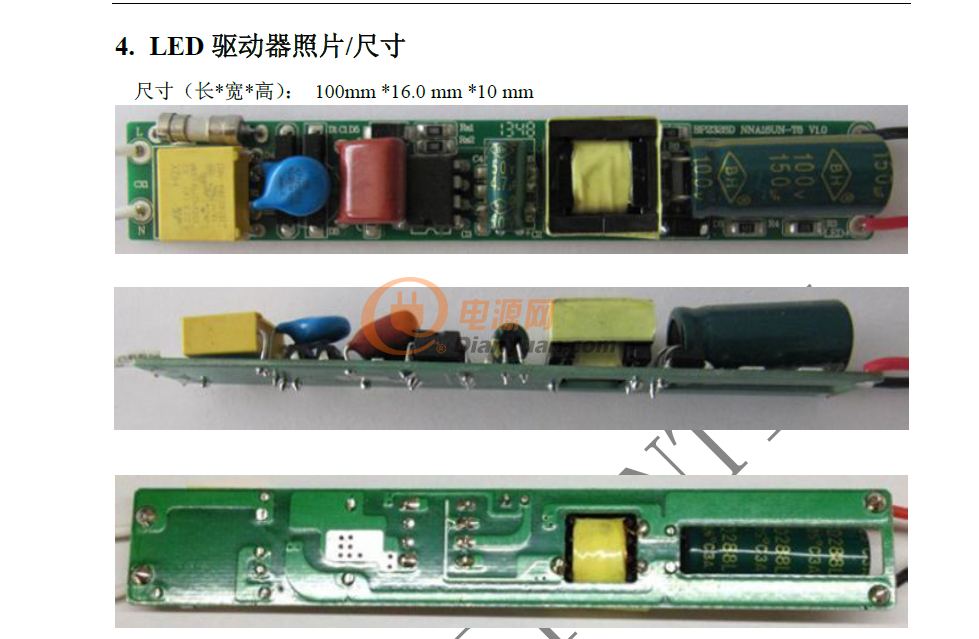

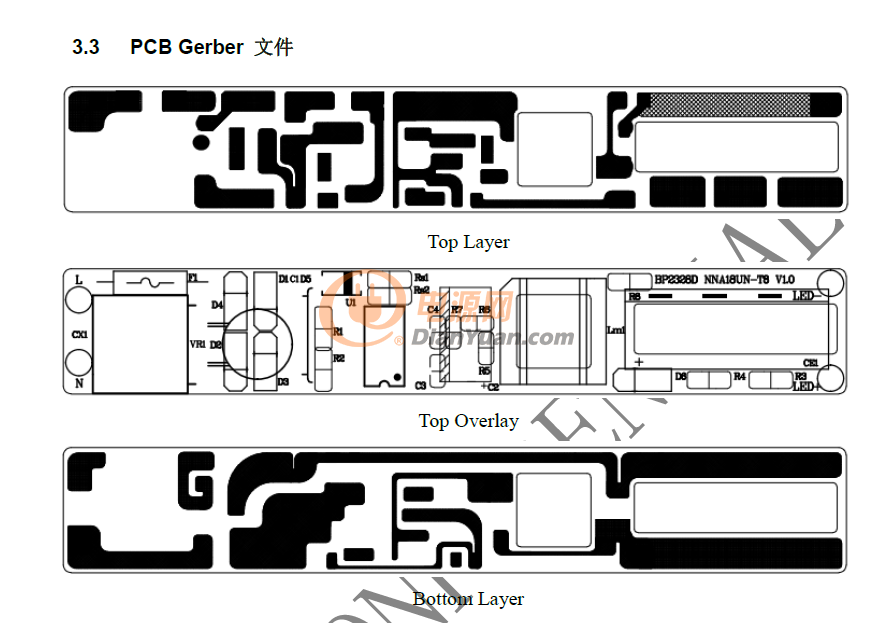

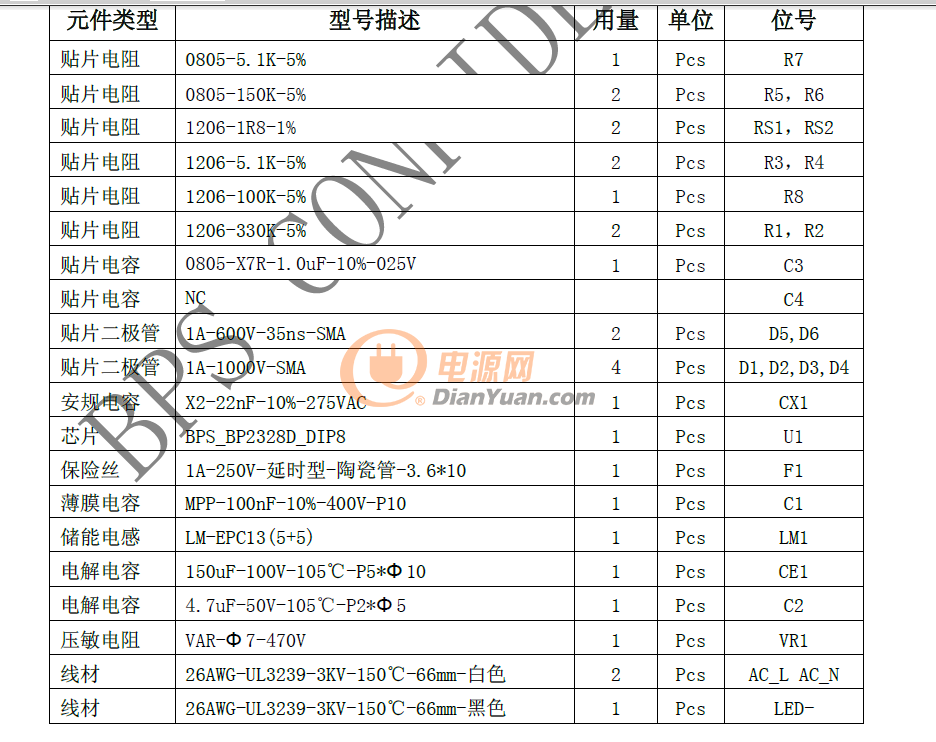

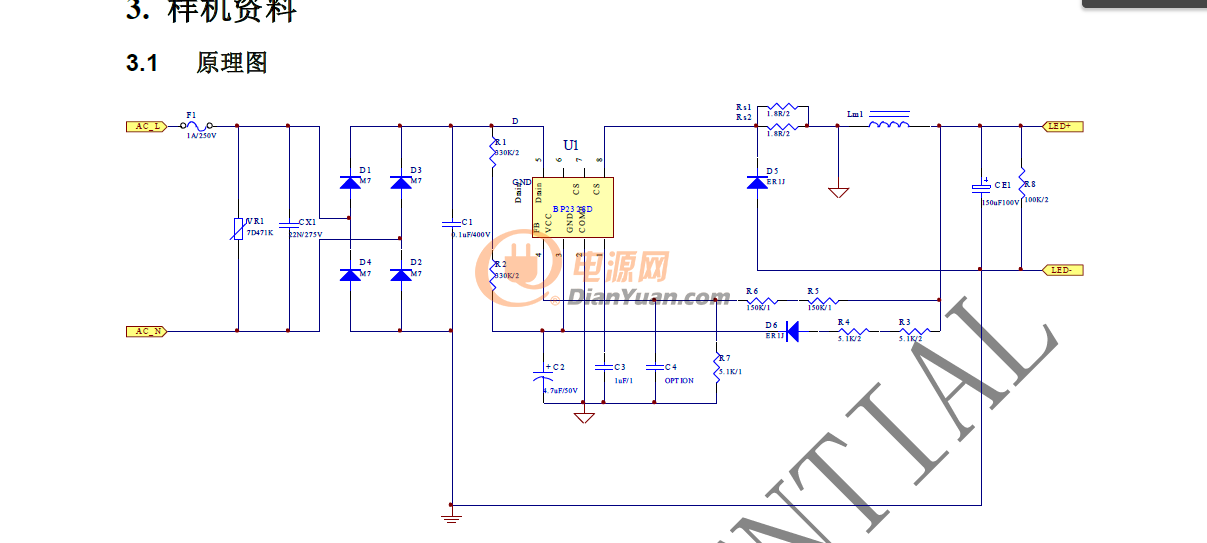

6.方案原理圖：
