M5576是一款高集成度、高性能、電流模式PWM控制芯片，離線式AC-DC反激拓撲結構，具備低待機功耗和低成本優點。正常工作下，PWM開關頻率處于合理的范圍內，在空載或輕載條件下，IC工作在“跳周期模式”來減少開關損耗，從而實現低待機功耗和高轉換效率，M5576提供完善的保護功能，包括自動恢復保護、逐周期電流限制（OCP）、過載保護（OLP）、VDD的欠壓鎖定（UVLO）、過溫保護（OTP）和過電壓（固定或可調的）保護（OVP），具備抖頻功能，改善系統的EMI性能。
特點：
■軟啟動功能，減少功率MOSFET的VDS應力
■跳周期模式控制的改進，提高效率降低待機功耗
■抖頻功能，改善系統EMI性能
■消除音頻噪聲
■65KHz的開關頻率
■完善的保護功能
? VDD 欠壓保護
? 逐周的過流閾值設置，恒定輸出功率
? 自動恢復式過載保護（OLP）
? 自動恢復式過溫保護（OTP）
? 鎖定型的VDD 過壓保護（OVP）
? 鎖定型的過溫保護（OTP）
? 過壓保護點OVP通過外部穩壓二極管可調
■ 采用SOT-23-6和DIP-8封裝
應用：
■手機充電器, 上網本充電器
■筆記本適配器
■機頂盒電源
■各種開放式開關電源

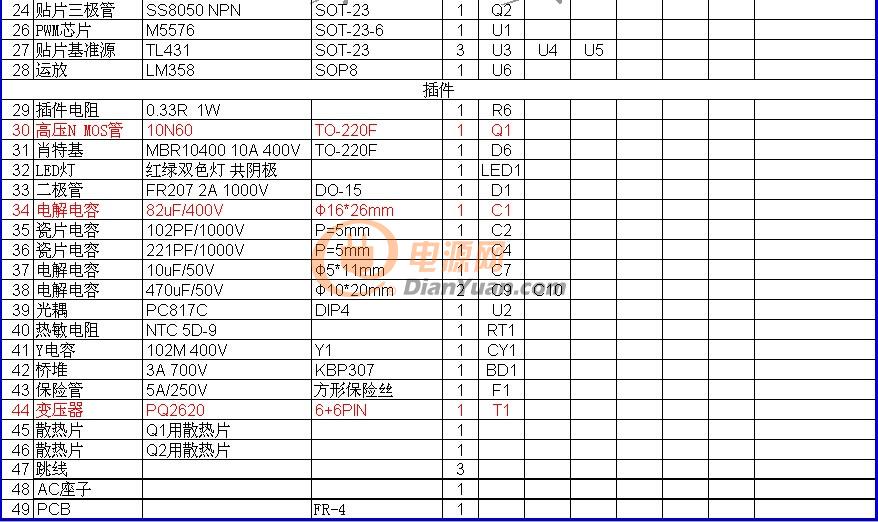

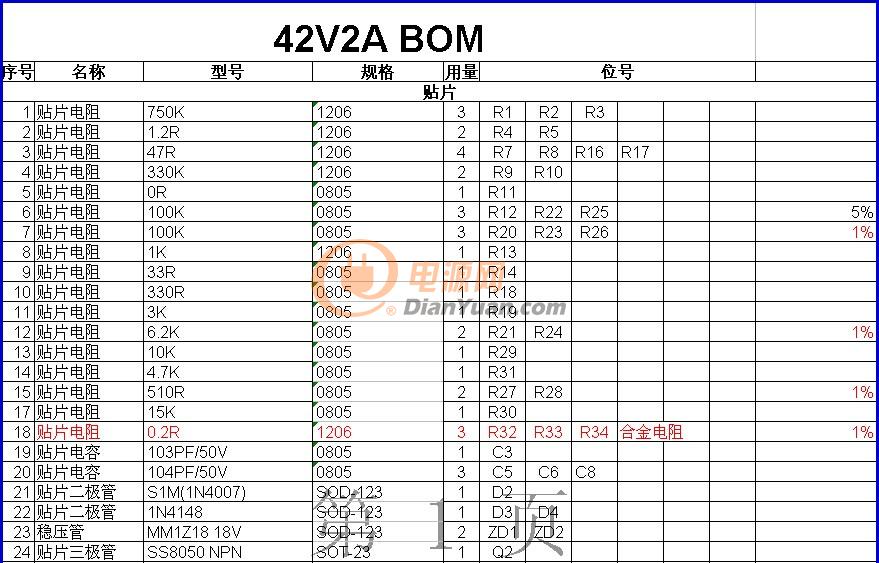

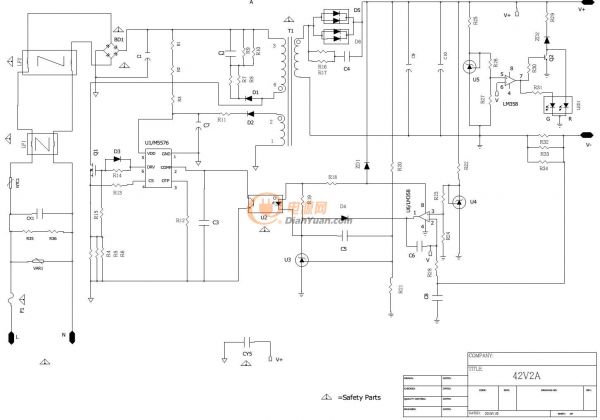

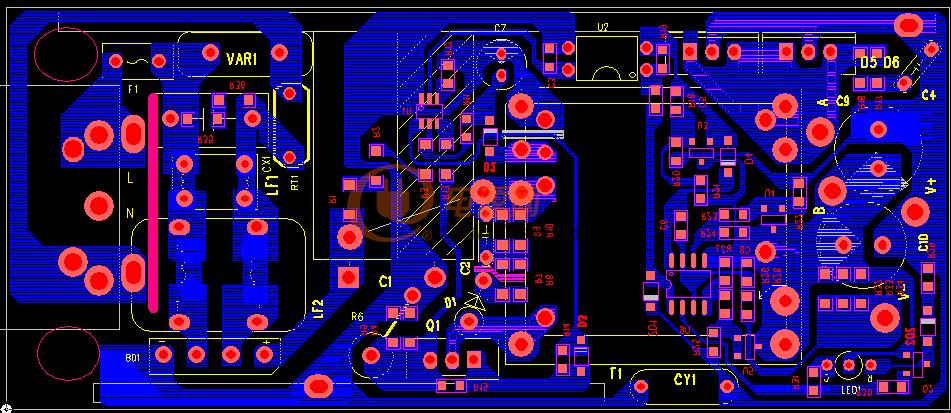

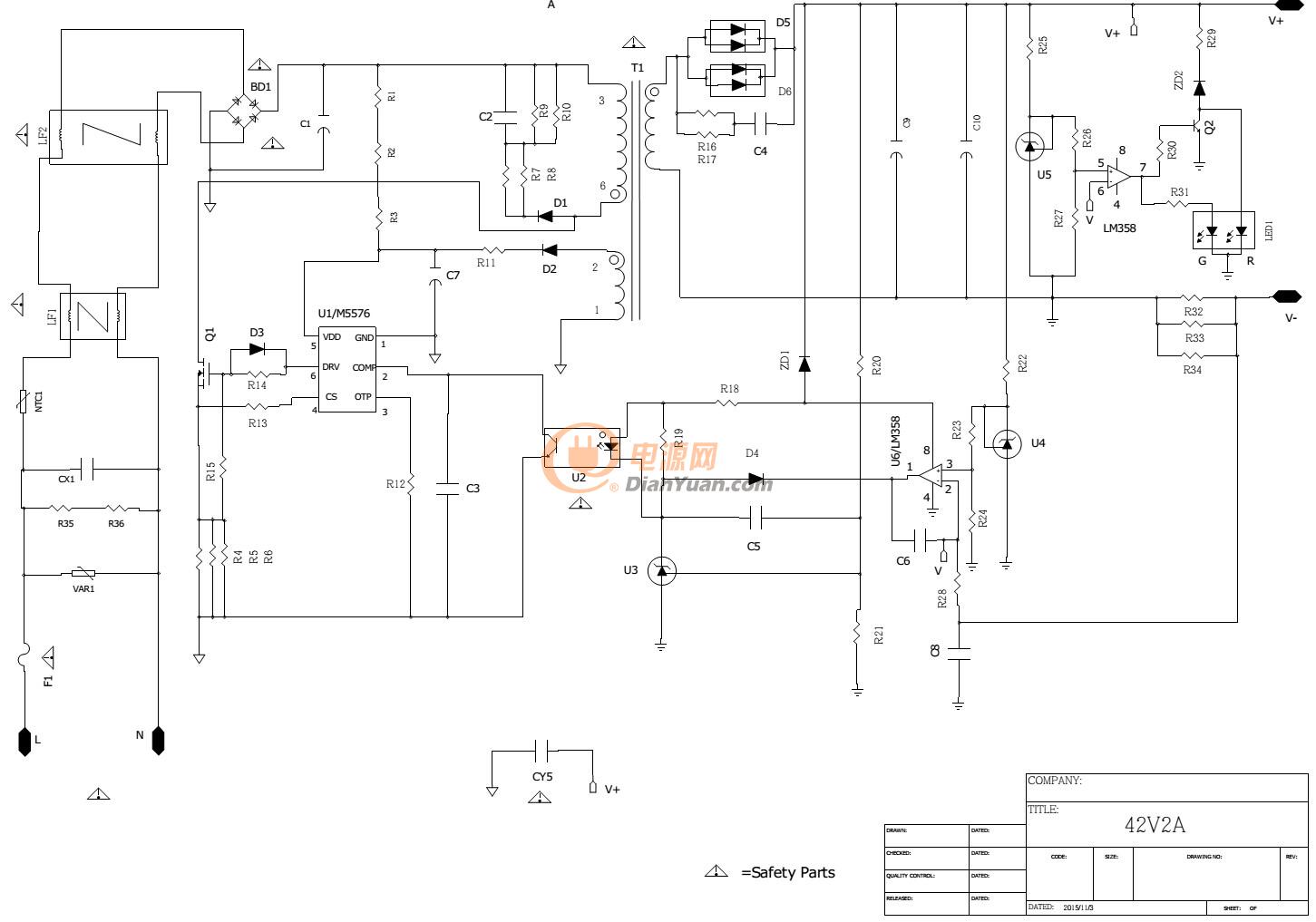

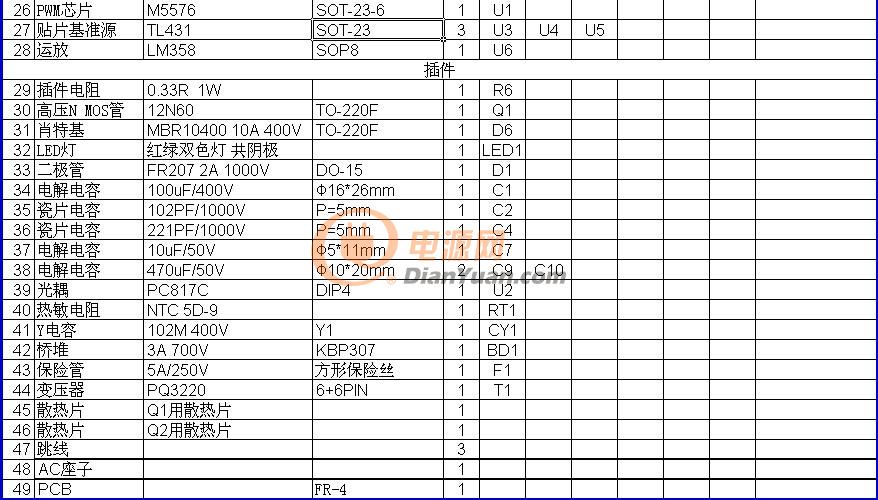

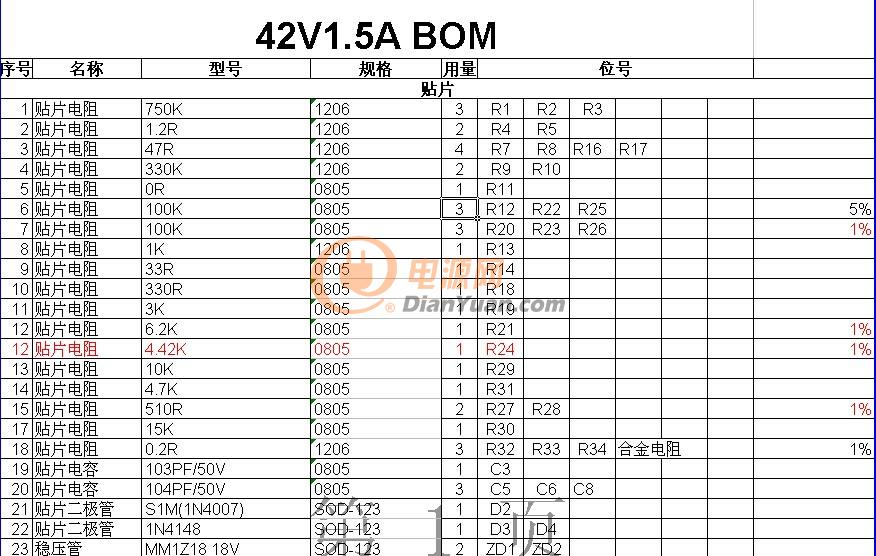

原理圖-M5576-42V2A（1.5A通用）
