青島辦事處那邊只給了BOM表，連個原理圖都沒有，說了好多次，給了張PDF格式的原理圖。PCB板圖還是沒有給，對照著圖把元件都找了一遍，沒有任何問題，

圖紙來了。好簡潔啊!!!!!

小電源，其實還是買的合算。

麻雀雖小五臟俱全，就是在簡單的電源，也要實物驗證一下的，特別是變壓器參數肯定要調整。

要是量大，也可以自己做的。也許電壓要求比較特俗。

 電路上面是不是少東西。感覺不對。

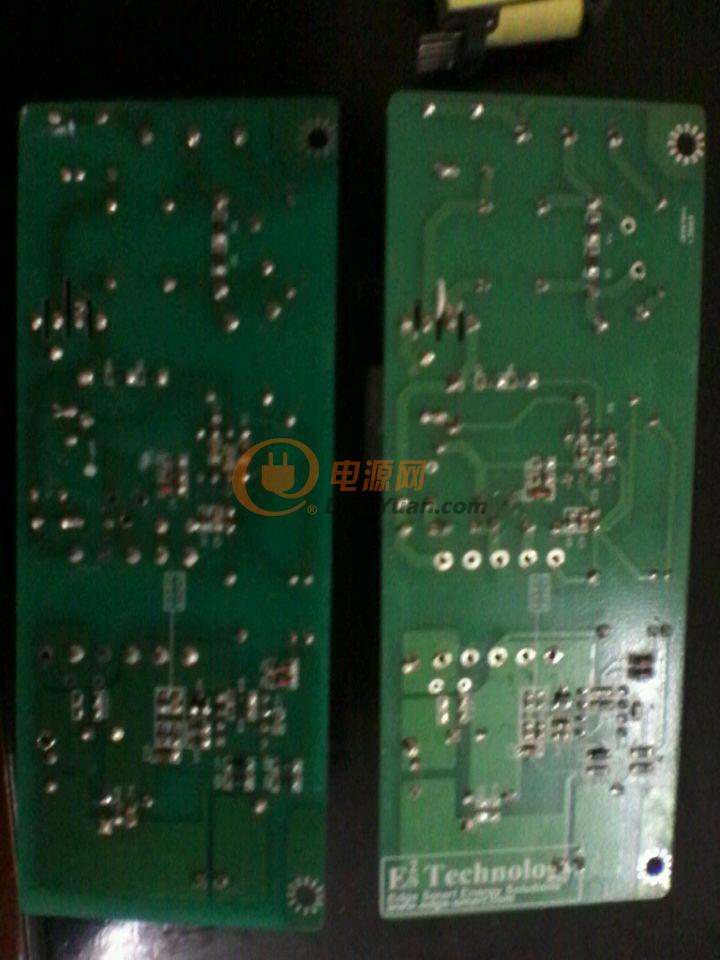

反面還有貼片呢！  變壓器是給拆了。

  還有人回復了。

怎么爆炸的

 現在設計那邊說是變壓器的原因

很普通的電源，很簡潔的圖紙，對樓主來說是小意思了

圖紙看不清呢

首先使用示波器測一下關鍵元件的應力如何，如MOSFET的開機瞬間的峰峰值，輸出整流二極管的開機瞬間的最大值，變壓器的磁飽和

這樣不良估計是MOSFET的耐壓不足

沒有給我們SCH格式文件！

反映問題，他們還不相信，說是這個電路用了很多次，絕對沒有問題。拍照片給他看確實是炸了啊！青島辦事處那邊只給了BOM表，連個原理圖都沒有，說了好多次，給了張PDF格式的原理圖。PCB板圖還是沒有給，對照著圖把元件都找了一遍，沒有任何問題，各個元件我們也重新找了供應商，拿了新樣品，還是不行。

用示波器測試一下相關點的工作波形，這個不良率是多少，

20塊炸了15塊。

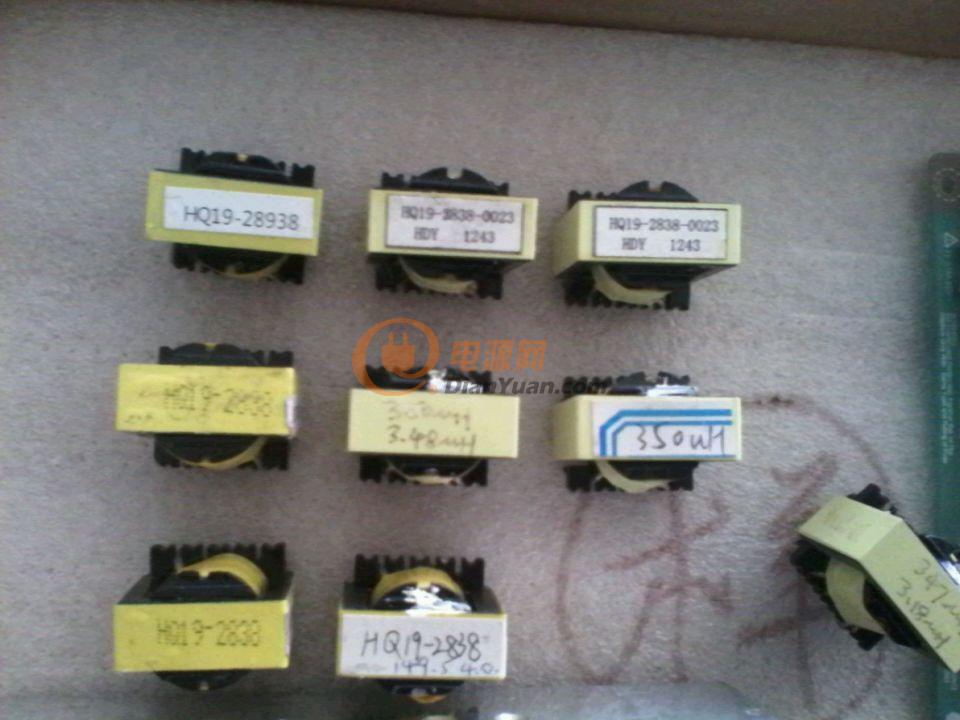

再次跟青島辦事處聯系告訴他們我們的元件元件全都換過了，絕對沒有問題，叫他們不要在懷疑了。他們的回答還是一句話，設計絕對沒有問題！我就不知道他們那來的自信！板子炸了那么多，20塊炸了15塊！最后只有一個可能了，變壓器問題，這種東西，看不見摸不著！比較難，我們拆了幾只，量了初級電感量次級電感量。初級電感通常從335-350uH，大部分都在350uH附近。把參數發給青島那邊，說是變壓器重量不好，電感量太小了！可以壞的我們也量了電感量，347uH還是炸了啊！不容分辨！叫我們換變壓器，沒有辦法啊！我們同時找了兩家打樣，電感就要在350uH。沒有正負誤差。

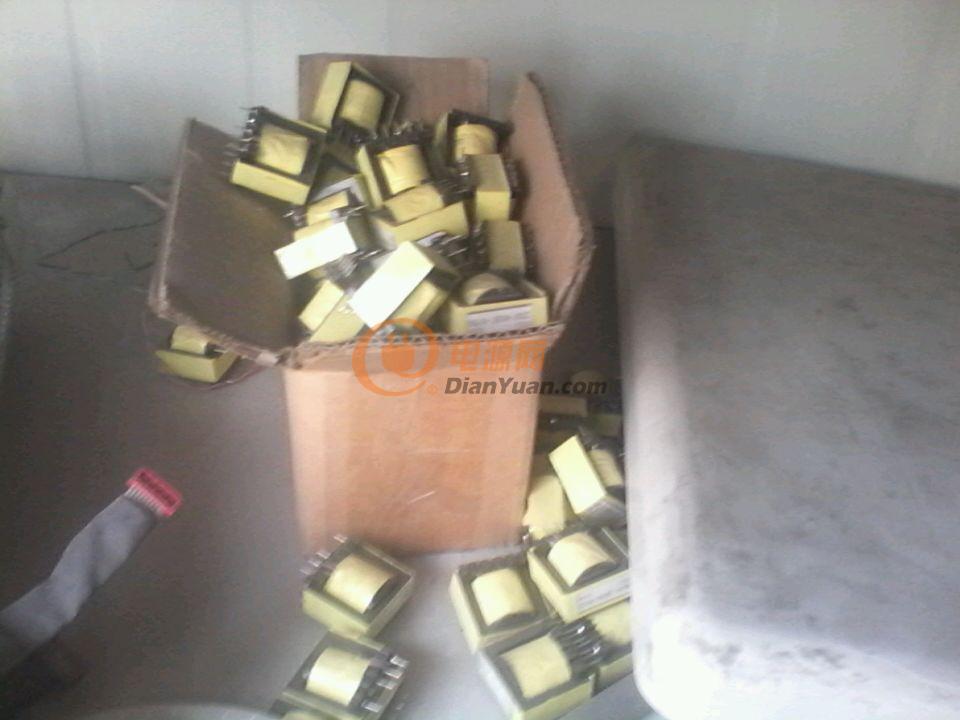

前面的變壓器，不要了！

這個我們不太懂！

然后呢？換了變壓器就好了嗎？

用的是什么方案的，

前面的電壓器干嘛去了

樓主，搞定沒有，發到我這里來，我?guī)湍憧纯?

原理圖不清晰啊

原理圖不清晰，如果對方那邊說電路用了很長時間，沒騙人的話，那還是在變壓器上面找找問題，變壓器圖紙是對方提供的嗎？



變壓器回來了，我們專門找那種350uH的上機，結果還是炸了。告訴青島那邊，他們還是不相信，說我們的磁芯質量不好，還是要換，我感覺他們是瞎扯！現在我們一共有3個廠家的變壓器，6批樣品，結果問題還是什么解決！我們不太懂電源！但是感覺他們在騙我，你們感覺他們是不是騙我！







是不是變壓器的參數有問題，或者是其他元件的問題了，有沒有他們提供的樣品對比一下找其他的原因看看，

有可能！

多簡單的事直接找芯片廠家，就說你的芯片不行上電就炸機，你看他們來不來，還想不想要貨款了。

用的是什么MOS管？有沒有問題？

原因找到了嗎？

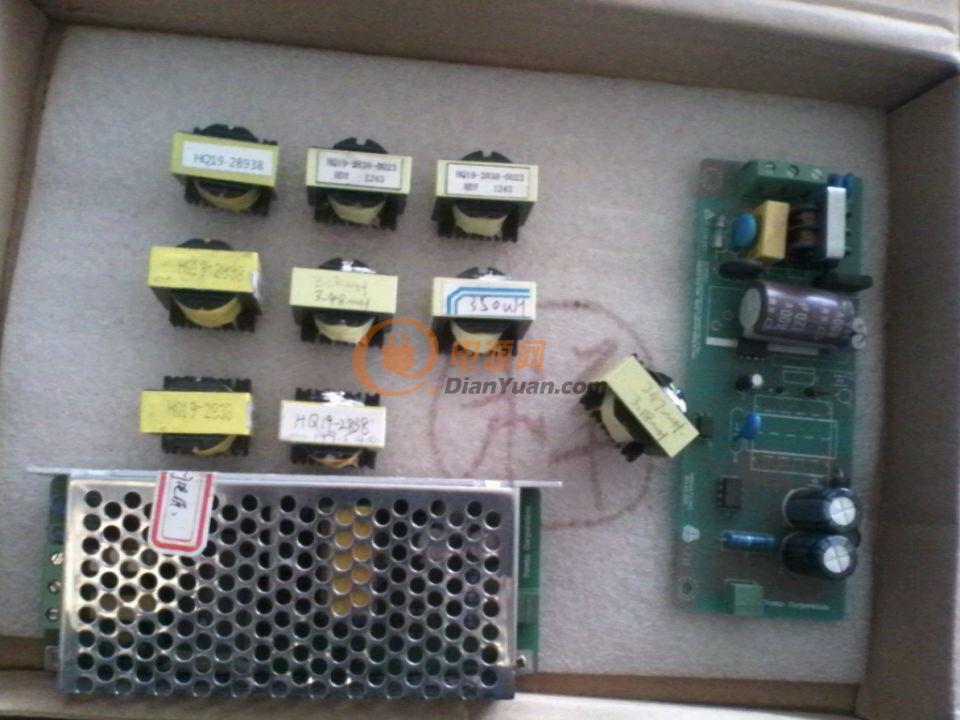

還沒有找到問題，我把東西打包，讓人帶到青島去了。給他們自己看看！

讓他們也頭疼兩天！！！！

不能怎么想。

想了，也不能說。
