臺達48伏50安電源改裝可調電源（更新）

這次在二手交易區淘到臺達48伏50安開關電源一臺，經過改裝變成了可調電源。在這里謝謝那位壇友，在網上改裝電路資料很少，至此特意公開原理，下面看圖。這種方法不需要拆下控制板，大大降低了改裝難度。

QQ截圖20151209200356

QQ截圖20151209200422

QQ截圖20151209200435

QQ截圖20151209200445

QQ截圖20151209200456

QQ截圖20151209200506

QQ截圖20151209200521

QQ截圖20151209200537

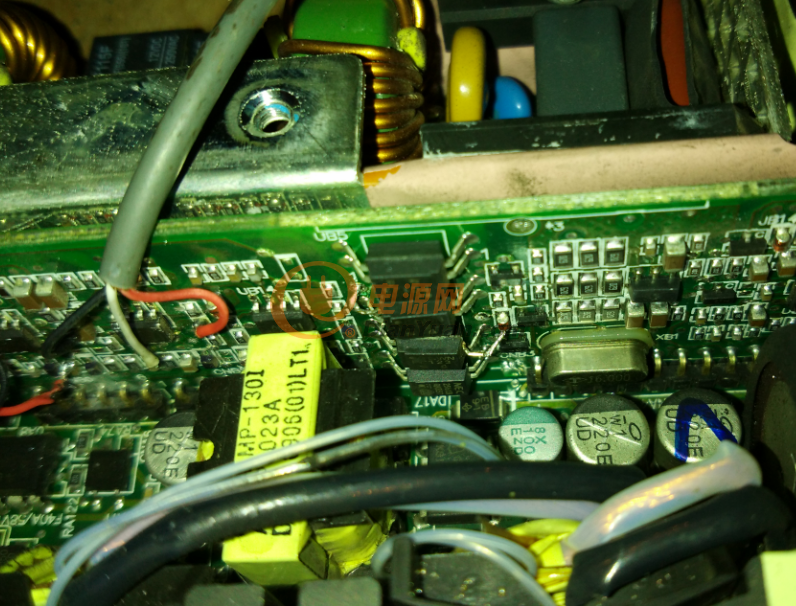

短接第一排2.4腳開機

QQ截圖20151209200550

斷開上面數下來第三個光耦取消高低壓和過流保護，如果你只要11V----50V則不需要去光耦，還有一個方法就是改取樣電阻，下面有講

QQ截圖20151209200603

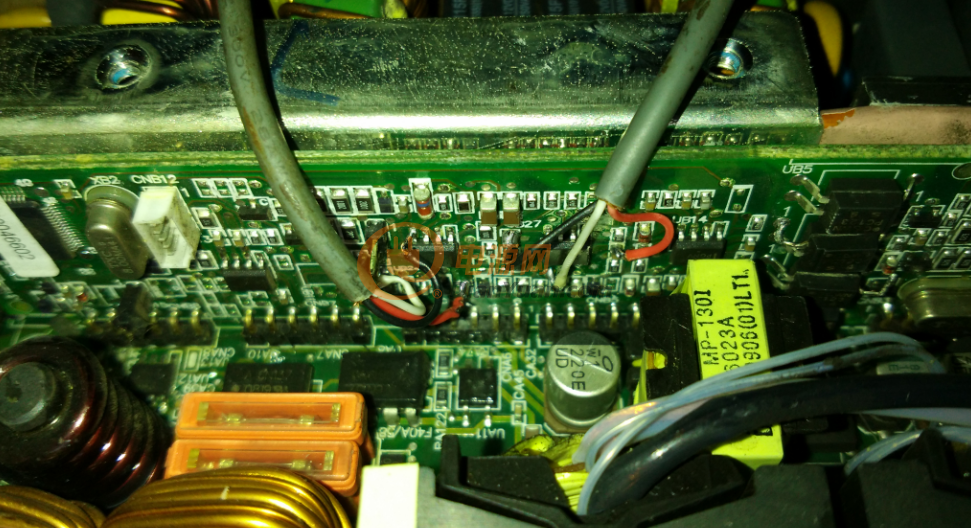

兩個運放，左邊的電位器接458腳調電壓（更新一下不接8腳，接JB2插針2下面有圖），調壓用10K電位器，右邊電位器接45腳調電流，用100K電位器，如果電流不夠大可以在電位器接個上啦電阻到8腳提高5腳調整電壓值

QQ截圖20151209200620

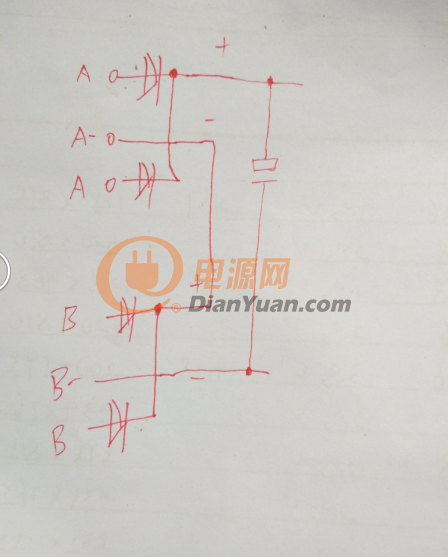

提高輸出電壓原理圖

QQ截圖20151209200644

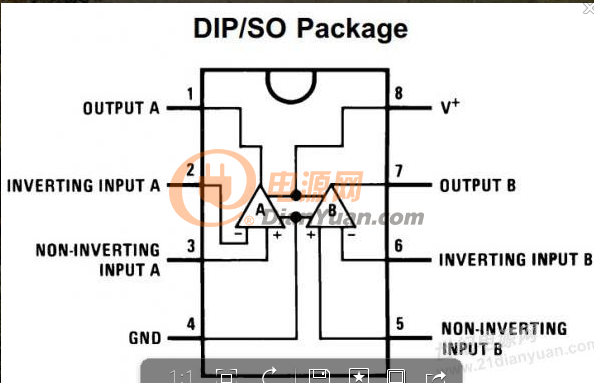

LM258運放各腳功能

QQ截圖20151209200710

更改電阻RB187為220K后串聯輸出可以提升電壓到113V

1

2

3

不去光耦情況下更改這幾個電阻可以提高過壓保護點，阻值隨電壓自己調整好

4

全部回復(569)
正序查看
倒序查看
2015-12-09 22:12
非常精彩，值得學習！
0
回復
2015-12-10 09:17
@xiaotian99
非常精彩，值得學習！[圖片]
精彩
0
回復
2015-12-10 09:54
過來幫頂~完美~
0
回復
2015-12-10 10:01
已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/
0
回復
2015-12-15 10:10
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.daogou-taobao.cn/bbs/classic/
人氣頂上去！
0
回復
gzglad200
LV.3
7
2015-12-16 19:28
@xiaotian99
人氣頂上去！
不錯.
0
回復
2015-12-18 14:39
樓主講解的很到位啊
1
回復
jwdxu2009
LV.7
9
2015-12-19 10:42

學習和參考了，舊貨重用，太好了

0
回復
逼哥
LV.1
10
2015-12-19 21:16
進來學習下 謝謝 哈哈哈
0
回復
gdlyk
LV.1
11
2015-12-23 14:54
圖文并茂，詳細精辟。
0
回復
jianguo5668
LV.5
12
2015-12-29 09:40

好帖子必須頂起 ，好多賣家只賣改好的電源，不給說怎么該電壓。改好電壓的貴好多，真是無奸不商。。。

      你好 ，非常感謝你的分享，改裝后電源現在工作狀態穩定嗎。  給個買家鏈接，也想改一個

1
回復
yibin0092
LV.3
13
2016-01-02 16:01
謝謝分享,自己折騰這個電源很久沒有成功
0
回復
2016-01-08 11:08
不過看這個輸出電容最大是63V的，調到60多伏恐怕會炸電容，光換掉輸出電容似乎還不夠，期待大師的實踐
0
回復
2016-01-10 17:57
辛苦！值得參考非常有心，值得學習！
0
回復
peter_yu
LV.5
16
2016-01-10 21:58
@大林電源
辛苦！值得參考非常有心，值得學習！[圖片]
謝謝樓主分享！
0
回復
2016-02-10 20:19
這個臺達4850電源改的好啊！試試看好用不
0
回復
1439138065
LV.1
18
2016-02-13 19:06
你好 ，非常感謝你的分享，改裝后電源現在工作狀態穩定嗎。  給個買家鏈接，也想改一個，謝謝
0
回復
2016-02-16 22:26
@1439138065
你好，非常感謝你的分享，改裝后電源現在工作狀態穩定嗎。 給個買家鏈接，也想改一個，謝謝

經測試穩定，一切正常。

0
回復
2016-02-16 23:05
@陌路追夢
經測試穩定，一切正常。[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]
頂起，請發個套圖研究一下吧！謝謝了，郵箱13592688588@163.com
0
回復
2016-02-17 21:41
@非凡科技2008
頂起，請發個套圖研究一下吧！謝謝了，郵箱13592688588@163.com

1
回復
2016-02-18 08:42
@陌路追夢
[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]
太好了，確實不錯，動手能力強！
0
回復
SNJSHENYING
LV.1
23
2016-03-06 18:38
@陌路追夢
[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]
非常好的學習帖子， 感謝樓主分享。
0
回復
lijiushan
LV.1
24
2016-03-07 12:15
@陌路追夢
[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]
好資料，謝謝分享！
0
回復
15177374679
LV.2
25
2016-03-09 22:51

0
回復
15177374679
LV.2
26
2016-03-09 22:53
@15177374679
[圖片]

0
回復
fu-260
LV.3
27
2016-03-10 22:01
@陌路追夢
[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]
兩個大管中間連起接一條線，這個改的是什么？

0
回復
2016-03-12 22:51
@fu-260
兩個大管中間連起接一條線，這個改的是什么？[圖片]
那是改120伏的，變壓器整流后串聯
0
回復
yangbowh
LV.1
29
2016-03-15 09:40
臺達48伏50安電源改裝可調電源  謝謝樓主
0
回復
古巴造
LV.1
30
2016-03-20 16:40

樓主太牛了，我是專門注冊進來頂樓主的。

另外電流表需要用分流電阻嗎，還是原線路已經有檢測端?

0
回復
cyzz
LV.1
31
2016-03-23 10:39

您好，請問一下0-60v怎么改？？



0
