7130 是一種帶PWM 調光功能的線性降壓LED 恒流驅動器，僅需外接一個電阻就可以構成一個完整的LED 恒流驅動電路，調節該外接電阻就可以調節輸出電流，輸出電流可調范圍為10~2000mA。
7130 內置30V 5A MOS。
7130 內置過熱保護功能，可有效保護芯片，避免因過熱而造成損壞。
7130 具有很低的靜態電流，典型值為49uA。
7130 帶PWM 調光功能，可通過在DIM 腳加PWM 信號調節LED 電流。
7130 采用ESOP8 封裝。
特點
H7130 是一種帶PWM 調光功能的線性降壓LED 恒流驅動器，僅需外接一個電阻就可以構成一個完整的LED 恒流驅動電路，調節該外接電阻就可以調節輸出電流，輸出電流可調范圍為10~2000mA。
H7130 內置30V 5A MOS。
H7130 內置過熱保護功能，可有效保護芯片，避免因過熱而造成損壞。
H7130 具有很低的靜態電流，典型值為49uA。
H7130 帶PWM 調光功能，可通過在DIM 腳加PWM 信號調節LED 電流。
H7130 采用ESOP8 封裝。
特點
1、內置30V 5A MOS
2、低靜態電流：49uA
3、輸出電流：10mA 到2000mA。
4、PWM 調光：最高頻率10KHz
5、輸出電流精度：優于±4%
6、內置過熱保護
7、VDD 工作電壓：2.5-6V應用領域
8、線性LED 照明驅動
9、LED 手電筒、LED 臺燈、LED 礦燈、LED 指示燈等
方案特點：
1、電源電壓：2.5V~5.5V
2、低靜態電流：49uA
3、輸出電流：10mA 到3000mA
4、PWM 調光：最高頻率10KHz
5、輸出電流精度：優于±4%
6、內置過熱保護
7、電源電壓可擴展至400V 以上
8、外圍簡單，恒流性優異<3%
9、全系列可支持PWM信號調光1KHZ-10KHZ，1kHZ調光頻率下，輸出電流調節比例準確，最大誤差小于2%（D<10%時）
10、H7131外驅能力同類產品最優秀，MOS可選擇性很廣，客戶可選擇性價比更好的MOS設計方案
11、靜態電流同類產品最低，小于30uA
12、全系列保護功能完善：過溫保護，短路保護
應用范圍:
1、線性LED 照明驅動
2、LED 手電筒、LED 臺燈、LED 礦燈、
3、LED 指示燈等

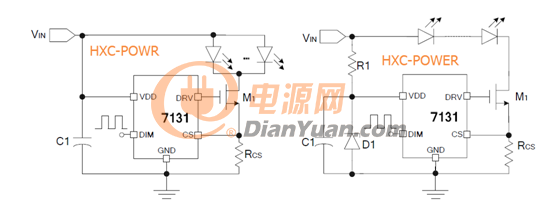

典型應用電路：
封裝及管腳分布：

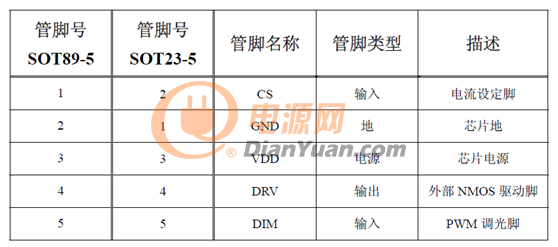

管腳定義：

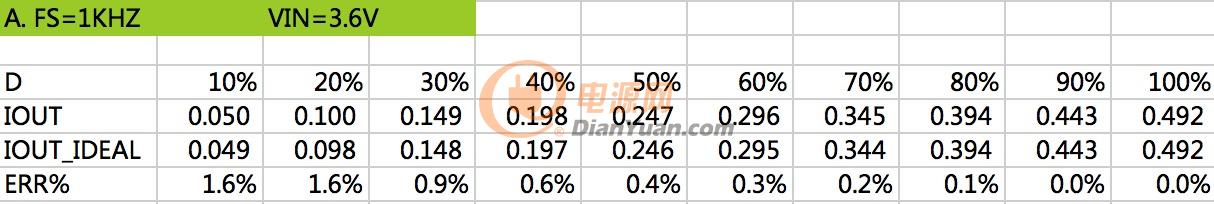

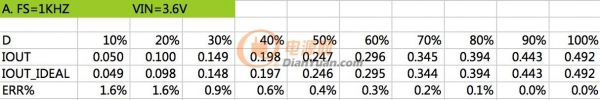

PWM調光性能測試：
方案特點：
1、外圍簡單，恒流性優異<3%
2、全系列可支持PWM信號調光1KHZ-10KHZ，1kHZ調光頻率下，輸出電流調節比例準確，最大誤差小于2%（D<10%時）
3、H7131外驅能力同類產品最優秀，MOS可選擇性很廣，客戶可選擇性價比更好的MOS設計方案
4、靜態電流同類產品最低，小于30uA
5、全系列保護功能完善：過溫保護，短路保護
規格：
H7131:外部驅動MOS低壓線性恒流IC，高壓應用中輸入電壓最高可達400V，低壓應用中輸入電壓2.5V-6V
H7130:內置60V MOS低壓線性恒流IC，高雅應用中Vin最高達60V，低壓應用中輸入電壓2.5V-6V
應用范圍：
LED手持照明設備，LED礦燈，LED室內照明，LED裝飾照明等
應用電路：
如您感興趣可向我們全國總代理申請DEMO測試板和樣品。
聯系方式：
深圳市惠新晨電子有限公司
手機：18098901409
QQ：657387201
7131可以直接pin to pin 替換QX7137、QX7138兩顆芯片。
只需要修改一個電阻RCS值，可以做到的壓差更低，效率更高。相比下，7131對mos要求不高，不必VTH很低的MOS。
靜態電流更低，能使電池有更廠的續航能力
手電筒的最佳選擇啊
H7130一般單節鋰電池帶1串燈珠，電流做到1A。
H7131一般單節鋰電池帶1串燈珠，電流做到3A以內
市面上的T6，需要用8個7135，如果用7130，僅僅需要3個即可，成本大大降低，帶PWM調光口，想怎么調就怎么調
手電筒很關鍵的有一個靜態功耗的問題。H7130的靜態電流是49uA一般的7135靜態電流280uA，如果用8個那么靜態電流就280*8=2.24mA相比之下，3個H7130的靜態電流49uA*3=0.147mA
