  • 求助大神，用TOP269EG設計的反激式開關電源出現不斷重啟的問題

求助大神，用TOP269EG設計的反激式開關電源出現不斷重啟的問題

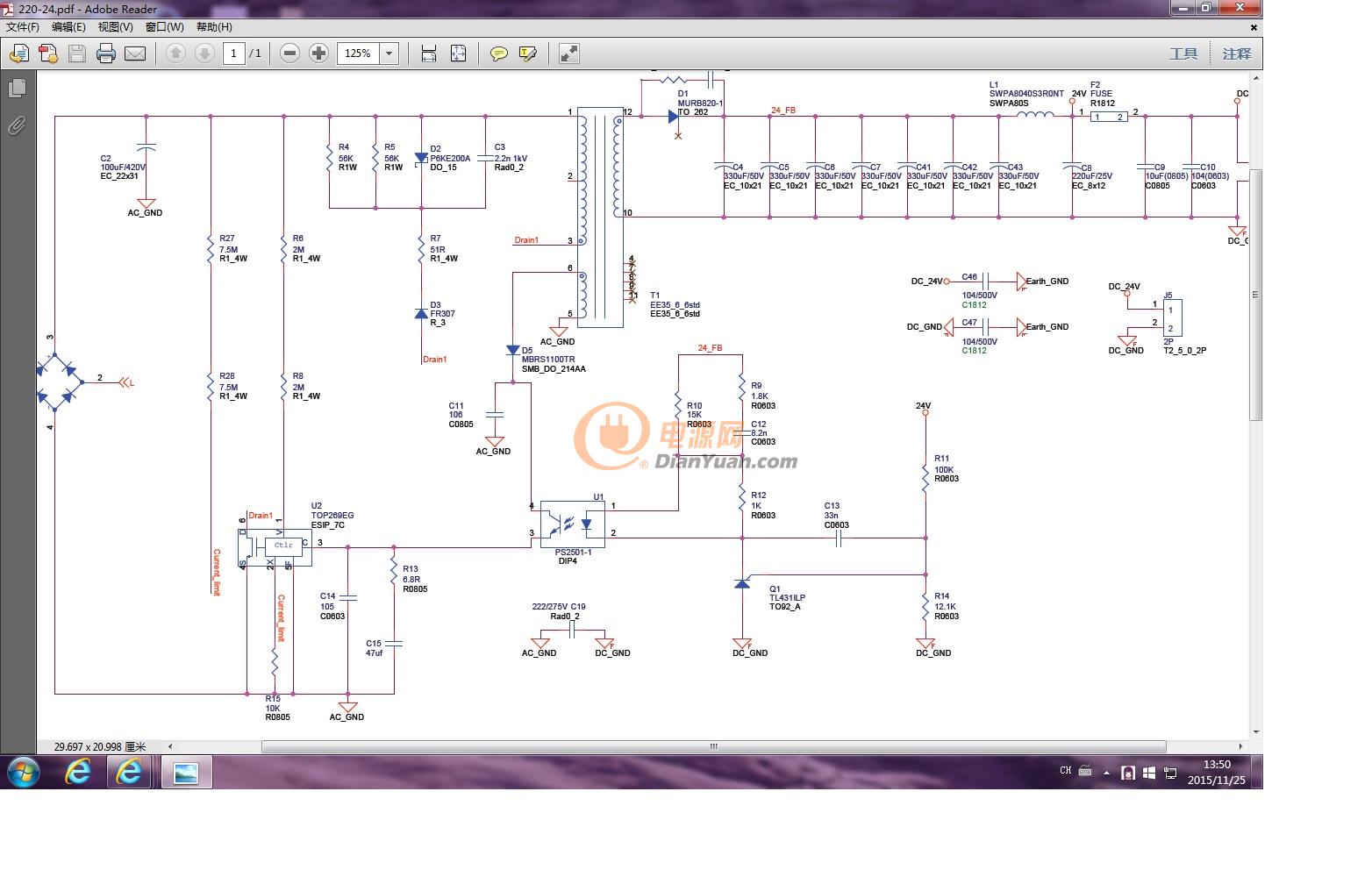

求大神指導：小弟剛學習開關電源，用TOP269設計了一個輸出24V3A的反激式開關電源，剛焊好，輸出接150R5W負載，一上電，阻值為51歐的R7冒煙了，后來直接將R7短了上電，芯片發出吱……吱的聲音，輸出電壓一會有一會沒，并且只有10幾伏，好像是在不斷地重啟，關了后再上電，保險直接燒了，檢查后發現D2被擊穿了，換了后也是一樣，求解是什么問題？





無標題

220-24.pdf

全部回復(14)
正序查看
倒序查看
chuxw
LV.1
2
2015-11-26 08:13

現在將短接的R7換成100R后沒有聲音了，有輸出了，就是有點高，50V左右

0
回復
chuxw
LV.1
3
2015-11-26 09:55
@chuxw
現在將短接的R7換成100R后沒有聲音了，有輸出了，就是有點高，50V左右

剛把反饋環路的電阻R12給下了，輸出電壓降下來了，大約37V，還是有點高，量了下431的輸出2.52V，求大神詳細分析下反饋環路的工作原理

0
回復
chuxw
LV.1
4
2015-11-27 08:49
@chuxw
剛把反饋環路的電阻R12給下了，輸出電壓降下來了，大約37V，還是有點高，量了下431的輸出2.52V，求大神詳細分析下反饋環路的工作原理

現在將反饋環路電阻R10的15K換成4.7K，保留R12，帶載輸出正常，空載測試還是輸出偏高，有30幾伏，并且輸出發出吱吱的聲音，求解是什么原因

0
回復
謝厚林
LV.12
5
2015-11-27 13:57
@chuxw
現在將反饋環路電阻R10的15K換成4.7K，保留R12，帶載輸出正常，空載測試還是輸出偏高，有30幾伏，并且輸出發出吱吱的聲音，求解是什么原因

你好！輔助繞組電壓在空載時正常嗎？

0
回復
謝厚林
LV.12
6
2015-11-27 13:58
@謝厚林
你好！輔助繞組電壓在空載時正常嗎？
如果不正常，需要把輔助濾波電容加大些，到22UF
0
回復
chuxw
LV.1
7
2015-11-27 15:45
@謝厚林
如果不正常，需要把輔助濾波電容加大些，到22UF
剛測了C11兩端的電壓，有12點多伏，是否正常？要換成22U？
0
回復
chuxw
LV.1
8
2015-11-27 15:54
@chuxw
剛測了C11兩端的電壓，有12點多伏，是否正常？要換成22U？

我查了下，電壓是正常的

0
回復
謝厚林
LV.12
9
2015-12-01 16:01
@chuxw
我查了下，電壓是正常的

那應該是431上的限流電阻太大了，改為1K電阻。

因?yàn)?31空載工作時電流應該在4mA左右

0
回復
chuxw
LV.1
10
2015-12-01 17:20
@謝厚林
那應該是431上的限流電阻太大了，改為1K電阻。因?yàn)?31空載工作時電流應該在4mA左右

謝工，是你之前說的輔助繞組的問題，按你說的改了就好了，非常感謝謝工！

0
回復
chuxw
LV.1
11
2015-12-01 17:24
@chuxw
謝工，是你之前說的輔助繞組的問題，按你說的改了就好了，非常感謝謝工！
對了，謝工，能否給我講下輔助繞組電容C11的作用以及其值的大小對輸出的影響，非常感謝
0
回復
2015-12-09 10:14
@謝厚林
如果不正常，需要把輔助濾波電容加大些，到22UF
請問一下謝工，我現在在做基于TOP267EG的反激開關電源，輔助線圈的電壓為7V左右正常嗎？我做了兩組實驗，第一組變壓器只有一個次級線圈，作為主輸出5V,各項參數正常；第二組變壓器改成三路次級線圈，一路主輸出5V，二三路輔助輸出±15V。第二組測試時，輸出一跳一跳的，是芯片重啟？另外，瞬態抑制二極管也會燒掉。麻煩謝工解答一下新手的問題。謝謝！
0
回復
2016-01-11 11:11
你好，我第一次做開關電源，請問你的變壓器變比是多少??？
0
回復
2016-01-13 23:27
來學習~~
0
回復
謝厚林
LV.12
15
2016-01-14 10:53
@daocaorenzzy
你好，我第一次做開關電源，請問你的變壓器變比是多少啊？

設計反射電壓為110V

0
