哈哈！！！調了幾天，頭都大了，但還是成功了！
大家可以試下，穩壓效果很好！比常規的應不會差。
只提供學習，不提供做成產品。（此程序只工作幾分鐘）

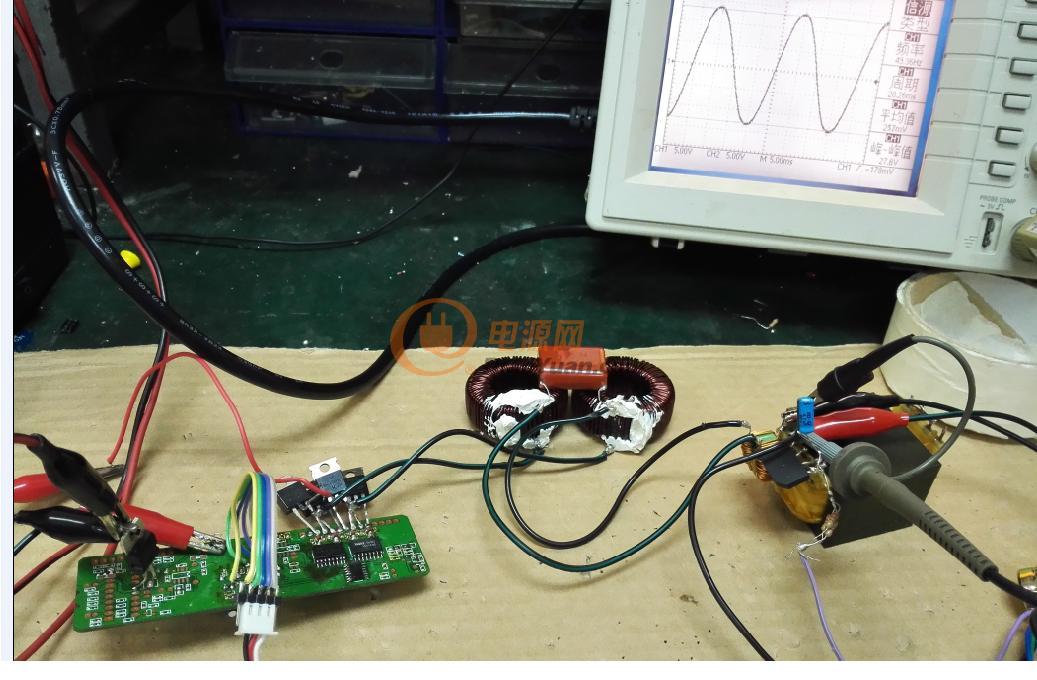

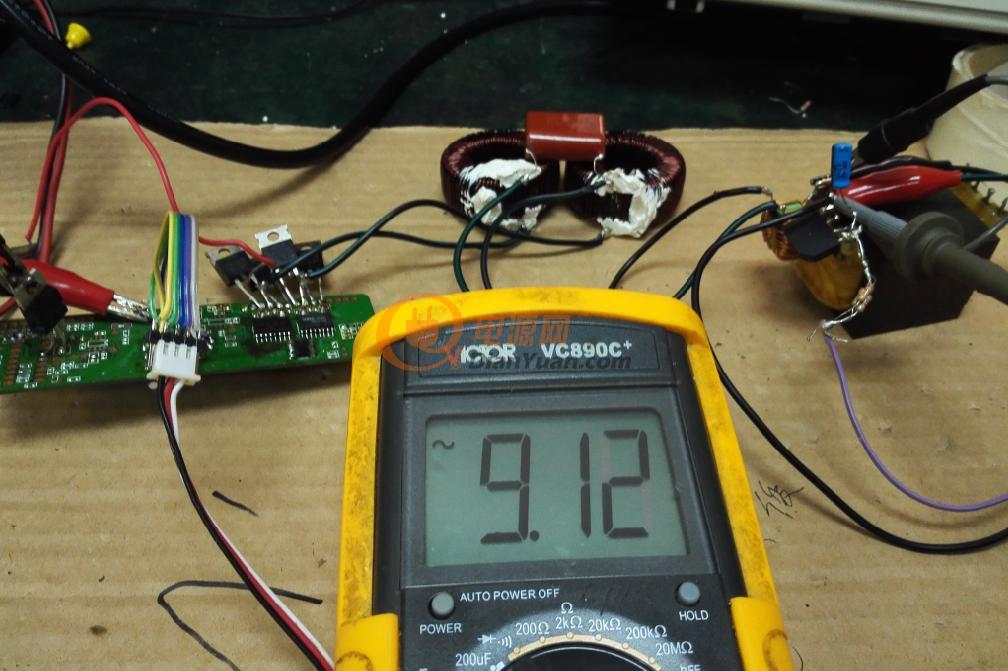

我的正弦波程序！（帶穩壓反饋）
全部回復(88)
正序查看
倒序查看
@liupam
這是我第一次用C語言寫的產品，想不到就讓我攻下就多年未完成的作品。 以前我一直認為C語言很難學，所以望而卻步，遲遲不敢學它。 所以以前我一直用匯編，或basic語言寫。 到從上個月開始，我決定要用C語言寫。 附圖，我用basic語言寫的產品。（高頻烙鐵） 可能因為有功底，原來C語言也很容易的。哈哈！！！ 反正我到真正了解C語言到現在，應該還未夠一個月。 本人只是業余玩的，硬件才是我的專長。[圖片][圖片]

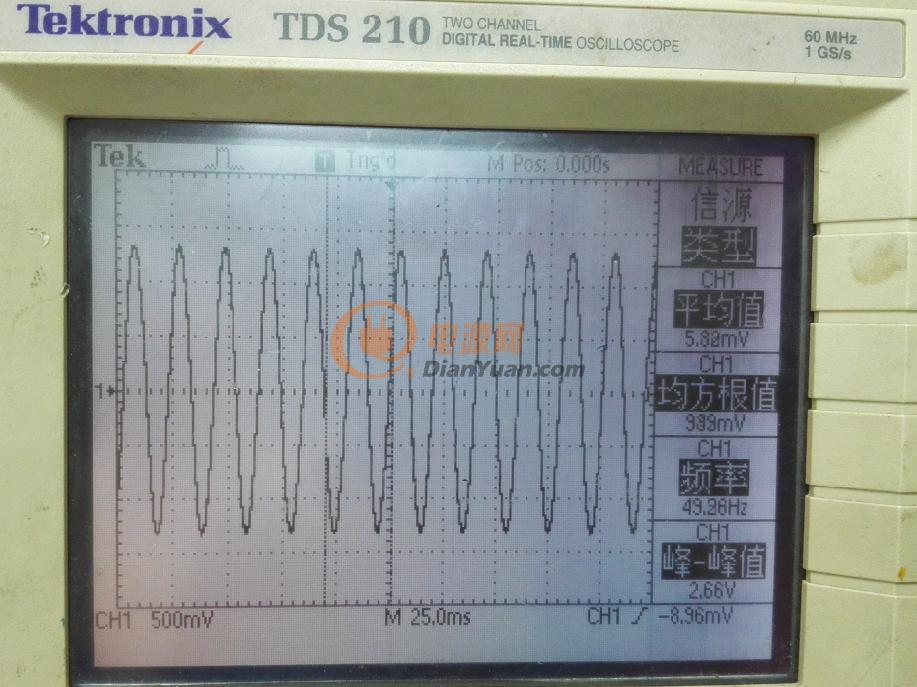

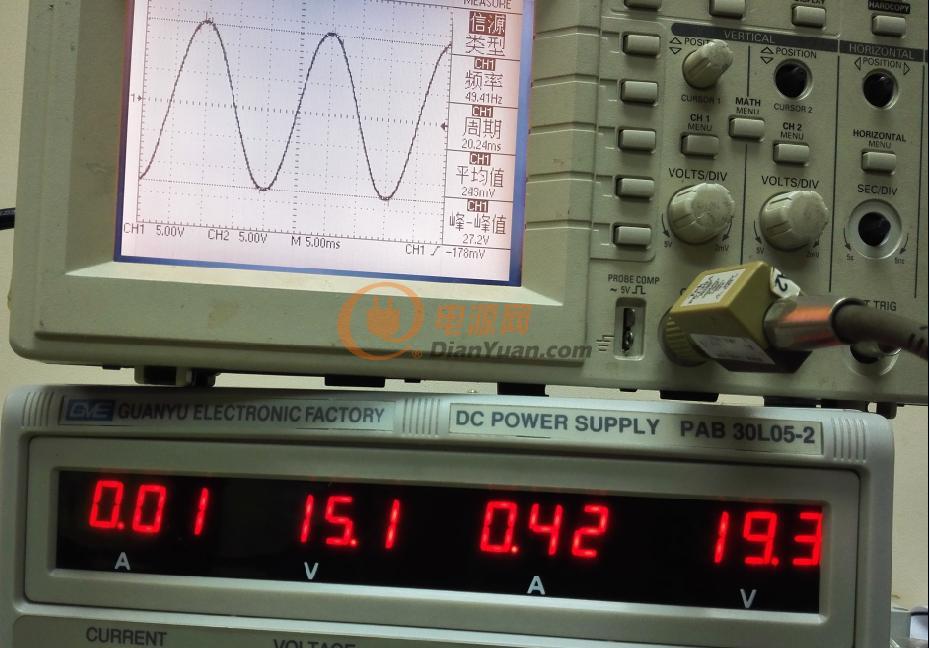

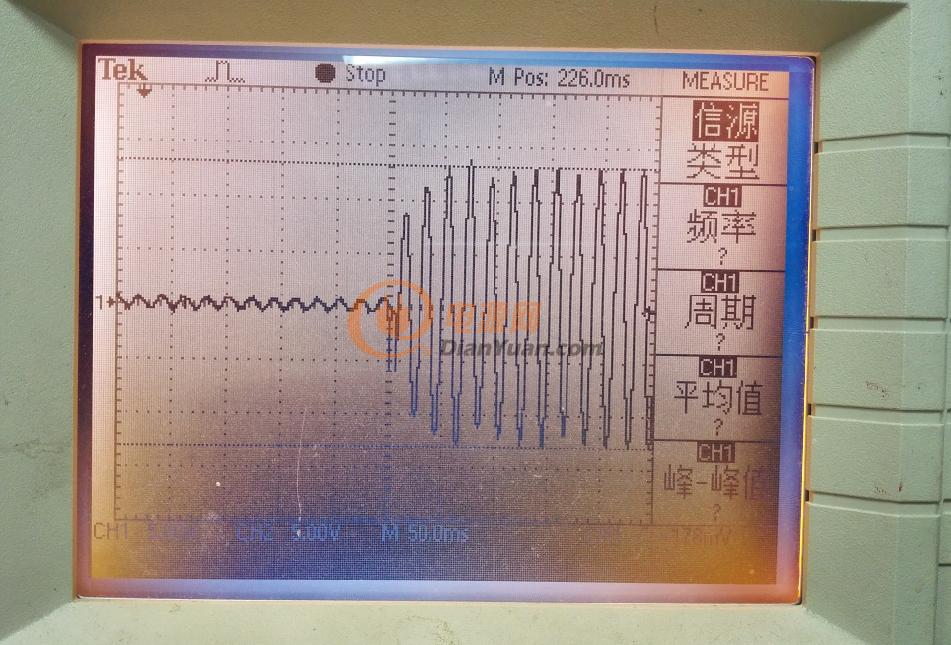

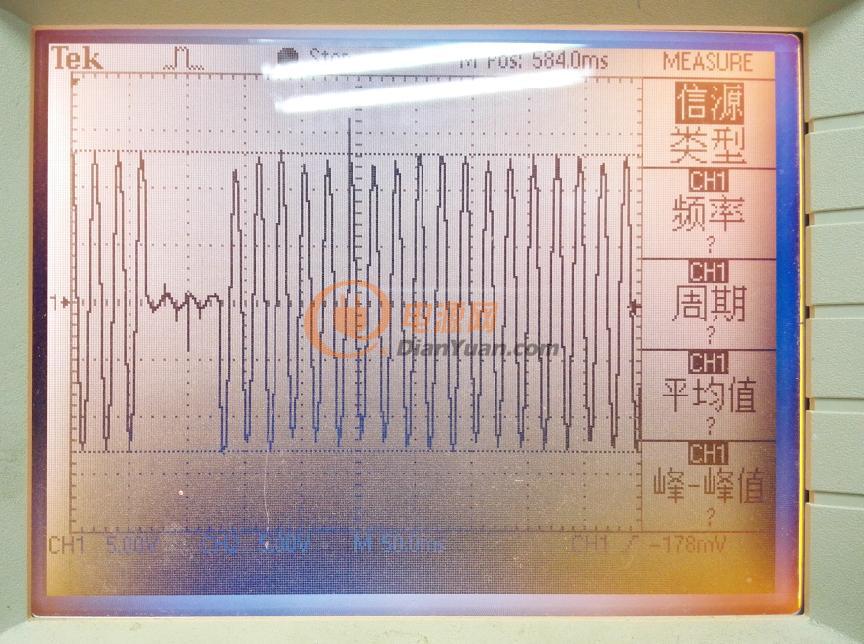

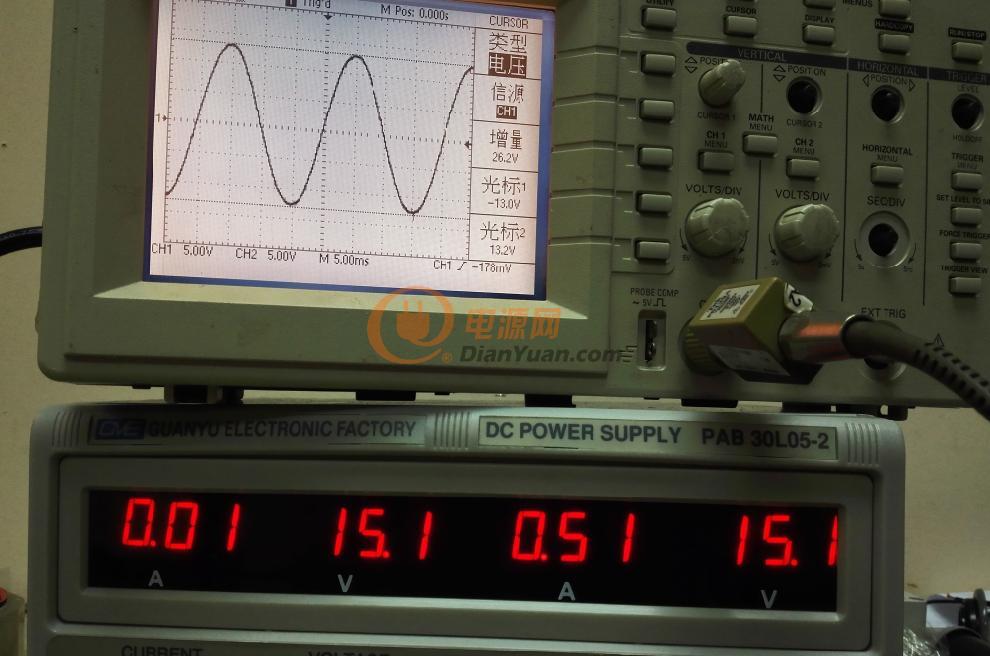

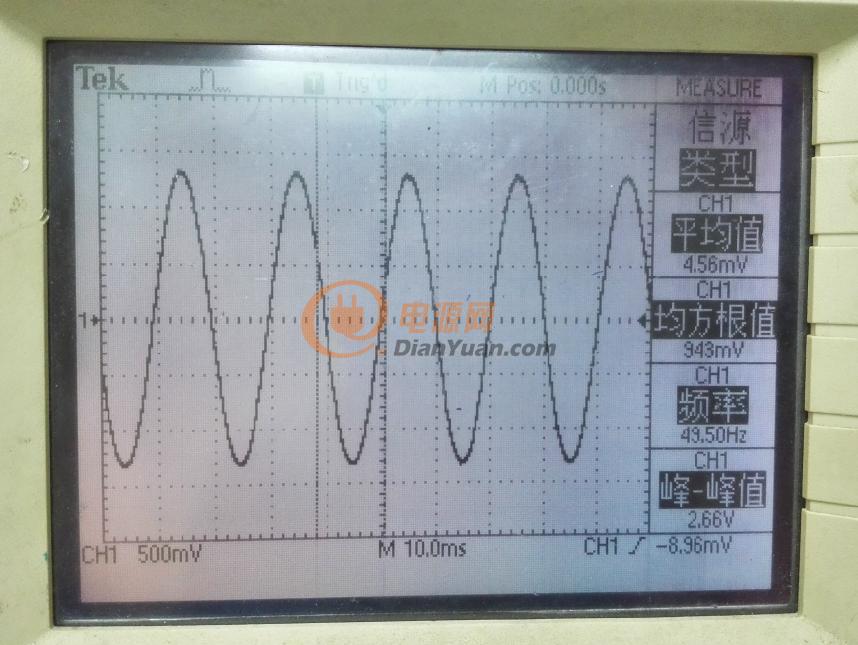

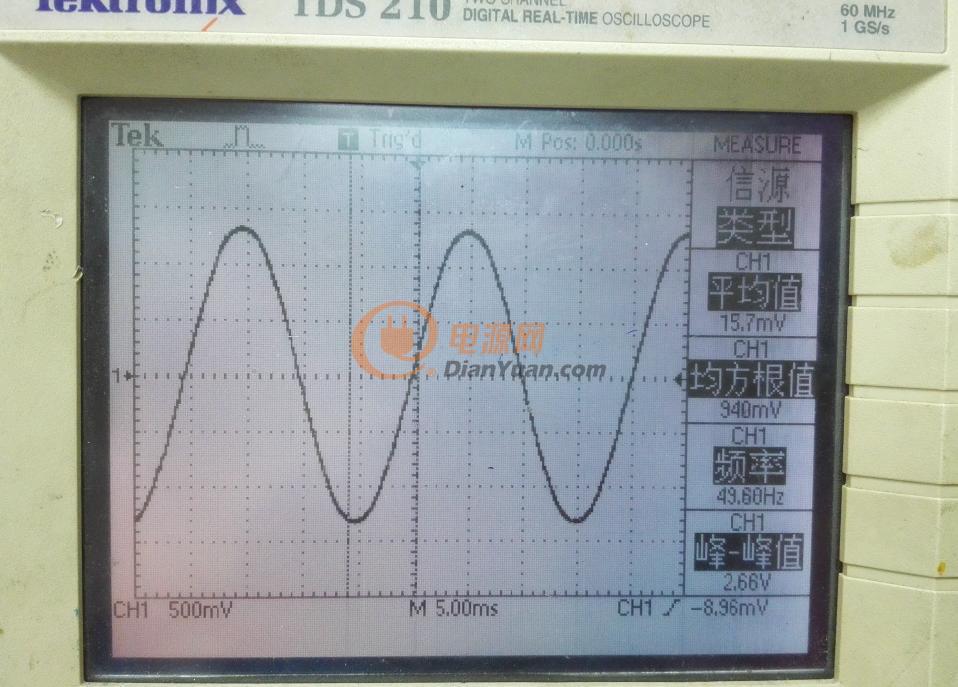

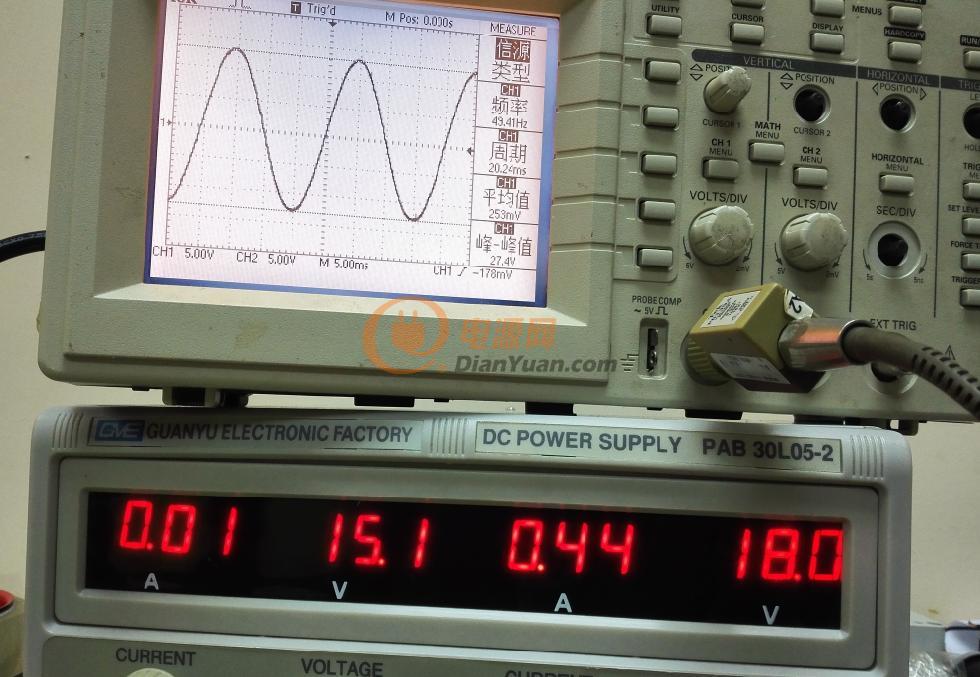

等有空再將用示波器測試波形及穩壓給大家。
做逆變器，波形及穩壓是最重要的，網上的資料，只會說到一半。
真正做好，還是欠很多的。
所以我發上來給大家作參考。我的反饋及波形沒比成熟產品差，我對比過。
但我也不能全部說，因為。。。（）。
所以我在程序加入了只能運行幾分鐘就關斷了。
見諒。
0
回復
@liupam
等有空再將用示波器測試波形及穩壓給大家。 做逆變器，波形及穩壓是最重要的，網上的資料，只會說到一半。 真正做好，還是欠很多的。 所以我發上來給大家作參考。我的反饋及波形沒比成熟產品差，我對比過。 但我也不能全部說，因為。。。（）。 所以我在程序加入了只能運行幾分鐘就關斷了。 見諒。
示波器上不能完全看到真正的效果，，穩壓的動態范圍，都要用逆變器開環去測試，調節輸入電壓，看輸出的變化，當穩不住220了，觀察半分鐘會不會有問題，逆變器欠壓了，調高輸入電壓讓它自己自動開機能不能壓制住220，再調到過壓，然后再讓他再次開機，能不能壓制住220，前面這些測試都是要帶載100W左右，帶載100W調節輸入電壓，比如48V的逆變器，調到42.5-43.2V還能不能穩住或者說差不多，像你的方法，調節輸出能任意變化，看把你樂成什么樣子了，還有很多問題等著你解決，還有我提醒一點，你如果是直流穩壓反饋的，就不要拿來與，取交流的有效值和峰值采樣的穩壓效果來對比。 直流反饋達不到那效果。不管你有天大的理由. 0
回復
@liupam

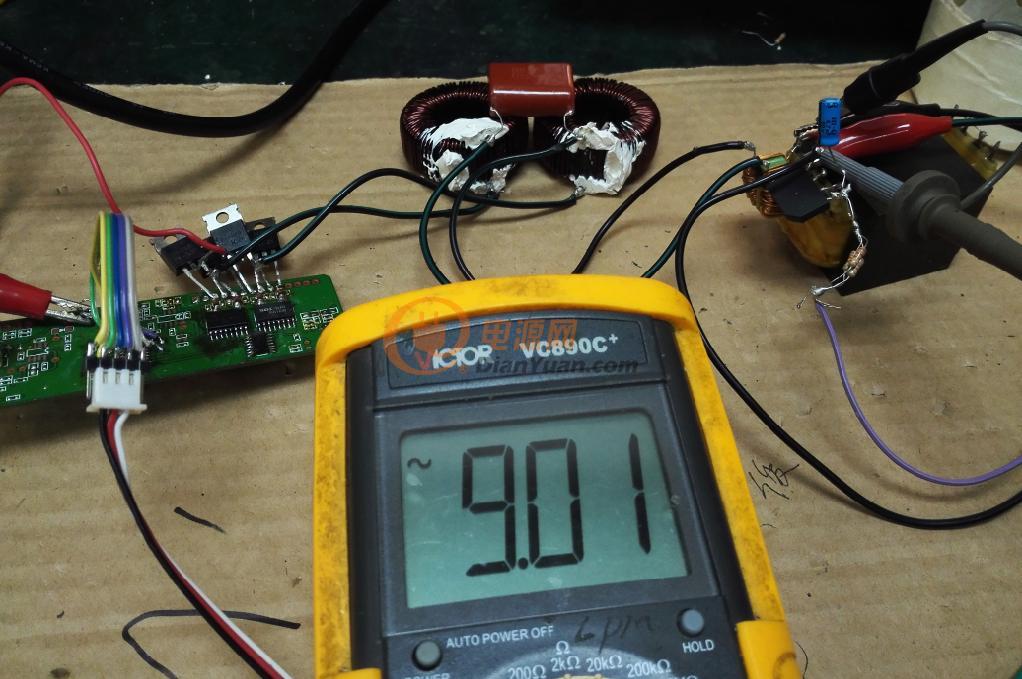

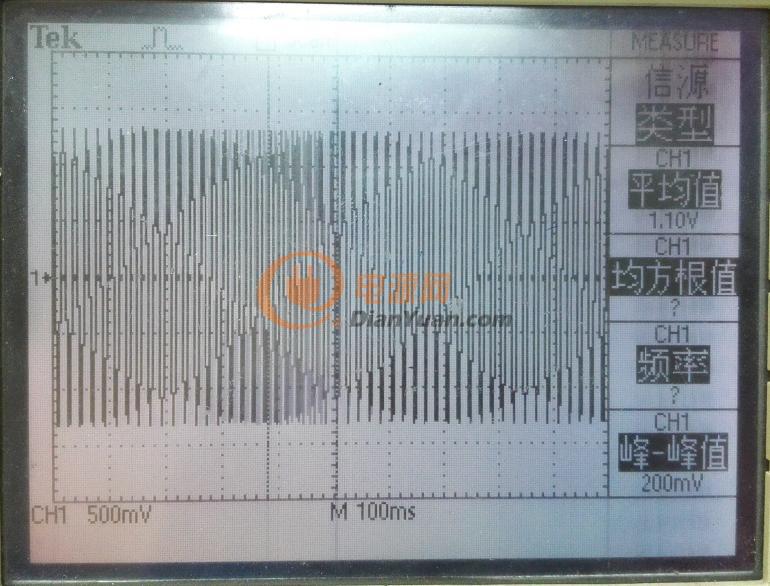

[圖片][圖片][圖片][圖片]
已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/
http://www.daogou-taobao.cn/bbs/classic/
0
回復
這話太打擊人的興奮喜悅的心情了。
表示只對樓主的高頻JJ感興趣!樓主能放圖片上來麼？也是C語言寫出來的？還是3525。
