M8918內部集成有６00V功率MOSFET，只需很少的外圍器件即可實現優異的恒流特性。M8918驅動芯片還采用有專利的浮地架構，對于電感電流進行全周期的采樣，實現了高精度的恒流輸出控制，并達到優異的線電壓調整率和負載調整率。另外，M8918還具有很好的過熱調整功能，在驅動電源過熱時可以減小輸出電流，用以提高系統的可靠性。
特點：
內置有源功率因數校正電感電流臨界連續模式高性能的線電壓調整率和負載調整率±3%LED輸出電流精度內置了６00Ｖ功率ＭＯＳＦＥＴ超低啟動工作電流高達９５％的系統使用效率多重保護功能：①ＬＥＤ開路／短路保護②電流采樣電阻開路保護③逐周期原邊電流限流④芯片供電過壓／欠壓保護⑤自動重啟功能⑥過熱調節功能封裝方式：SOP-8優勢：①高PF 高效率 ②啟動電流低 防止回閃 ③浮地架構，長相電壓檢測 抗干擾能力強 ④恒流精度高，輸出電壓范圍寬
應用：GU10/E27 LED球泡燈、射燈/LED PAR30、PAR38 燈/LED日光燈/其它LED照明

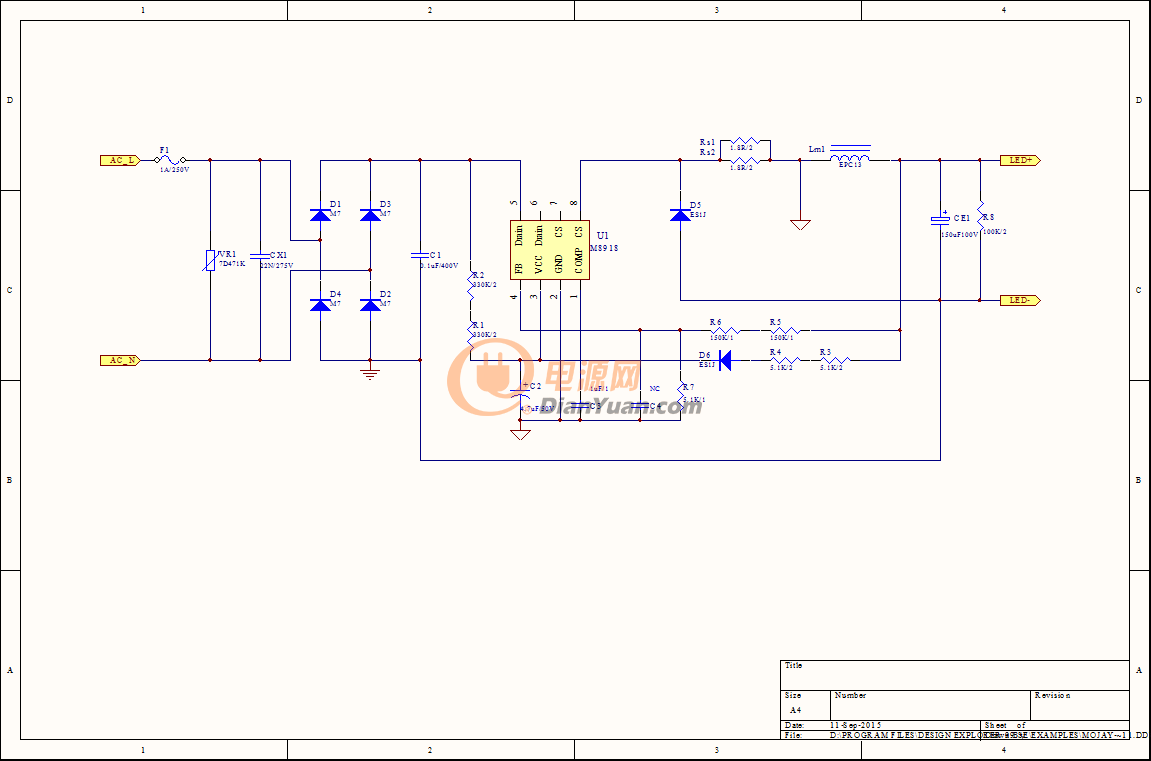

電路圖
PCB
物料清單
測試數據40-80V 0.22A.xlsx
