請教一個問題，egs002開機炸后級lm7812，2113也壞了
egs002做的正弦波逆變器，前級3525+324，后級8010+2113，測試正常后加裝了一個風扇溫控開關，（后來才測量溫控開關對地，等于把后級的12v接到前級的地了）溫控開關貼在前級散熱片，線接在egs002的風扇驅動三極管的e，c極，一開機就炸后級lm7812，2113也壞了，前后級是光電隔離的，按理這樣不會造成短路，怎么會炸后級lm7812，2113也壞了？
全部回復(12)
正序查看
倒序查看
@446163259
謝謝回復！換了7812，和2113后就正常。

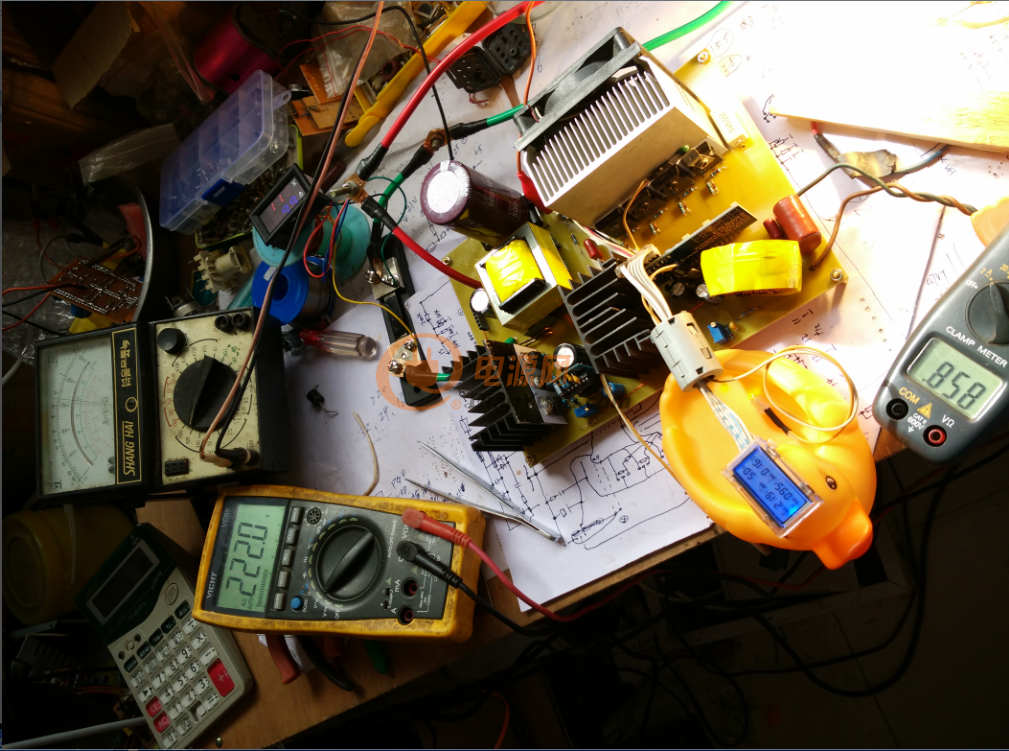

后級我用7015，帶700w感覺后級場管發熱比前級大，濾波電感一點點溫度，波形也很漂亮，就是電池差一點，帶700w電壓只有10.8v，不知道10.8v對前級驅動有沒有影響，會不會驅動不足，而且效率好像很低，前級80a，10.8v后級交流才200v，母線300v，電流2.4a，這樣算起來效率才50%多一點，帶300w時，電流30a，12v，后級225v，電流1.3a，效率81%，怎么帶700w效率這么低？是電池容量不夠還是其他原因？會不會是前級驅動電壓不夠？
前級2個pq3535變壓器，4個irf3006，后級4個450，前級濾波電容4700uf*4，后級濾波電容450v220uf。pq3535采用級聯輸出。
0
回復
@446163259
后級我用7015，帶700w感覺后級場管發熱比前級大，濾波電感一點點溫度，波形也很漂亮，就是電池差一點，帶700w電壓只有10.8v，不知道10.8v對前級驅動有沒有影響，會不會驅動不足，而且效率好像很低，前級80a，10.8v后級交流才200v，母線300v，電流2.4a，這樣算起來效率才50%多一點，帶300w時，電流30a，12v，后級225v，電流1.3a，效率81%，怎么帶700w效率這么低？是電池容量不夠還是其他原因？會不會是前級驅動電壓不夠？ 前級2個pq3535變壓器，4個irf3006，后級4個450，前級濾波電容4700uf*4，后級濾波電容450v220uf。pq3535采用級聯輸出。
12V電池個人覺得沒必要做超過500W的逆變器，超過了還是上24或者36的比較實際。
0
回復
@446163259
是個人看法，我是認為12v好一點，并聯電池怎么也比串聯好一點，串聯電池如果不定時保養，一兩年就有問題，我并聯電池都五六年了，還是好好的。五六年的電池還是汽車電池換下來的，不知道原來用了幾年了。現在用12v電池，不管是新的還是舊的，并起來肯定沒事，如果串聯就不一樣了，要一樣的電池，新舊容量大小都不能串聯用，所以窮人還是用12v的好！
說得很對，我也喜歡把電池并起來用，12V電池并聯可以使用的電壓范圍為11--14V,如果兩個串聯使用的范圍20--30V。如果做逆變器，電壓越寬越難設計。我老家的電摩，我就是把4個12V22AH的鉛電池從電摩里取出來并聯接入10W的太陽能電池板，讓太陽給他充電。回到老家用電摩的時候（本人在外地打工），再把電池串起來。所以不用擔心電池會壞的，10W的單晶太陽能電池板，最高電壓20V500mA,平均下來每個電池最高電流125mA.我不擔心會充壞電池的。況且鉛電池還會自放電。
