方案名稱：M5576大功率(120W)副邊反饋電源驅動方案

方案品牌：茂捷

方案簡述：M5576是一款高集成度、高性能、電流模式PWM控制芯片，離線式AC-DC反激拓?fù)浣Y(jié)構，具備低待機功耗和低成本優點。正常工作下，PWM開關頻率處于合理的范圍內，在空載或輕載條件下，IC工作在“跳周期模式”來減少開關損耗，從而實現低待機功耗和高轉換效率。

方案優點：① 過溫保護可調           ② 待機空耗低       ③ 比OB2276 /2269性價比更高            ④ 容易過EMI

方案特征：

■軟啟動功能，減少功率MOSFET的VDS應力

■跳周期模式控制的改進，提高效率降低待機功耗

■抖頻功能，改善系統EMI性能

■消除音頻噪聲

■65KHz的開關頻率

■完善的保護功能

? VDD 欠壓保護

? 逐周的過流閾值設置，恒定輸出功率

? 自動恢復式過載保護（OLP）

? 自動恢復式過溫保護（OTP）

? 鎖定型的VDD 過壓保護（OVP）

? 鎖定型的過溫保護（OTP）

? 過壓保護點OVP通過外部穩壓二極管可調

■ 采用SOT-23-6和DIP-8封裝

方案規格：12V4A,12V5A,24V2A,24V3A,24V4A,19V4A,60V2A,30V3A

應用領域：

■手機充電器, 上網本充電器

■筆記本適配器

■機頂盒電源

■各種開放式開關電源

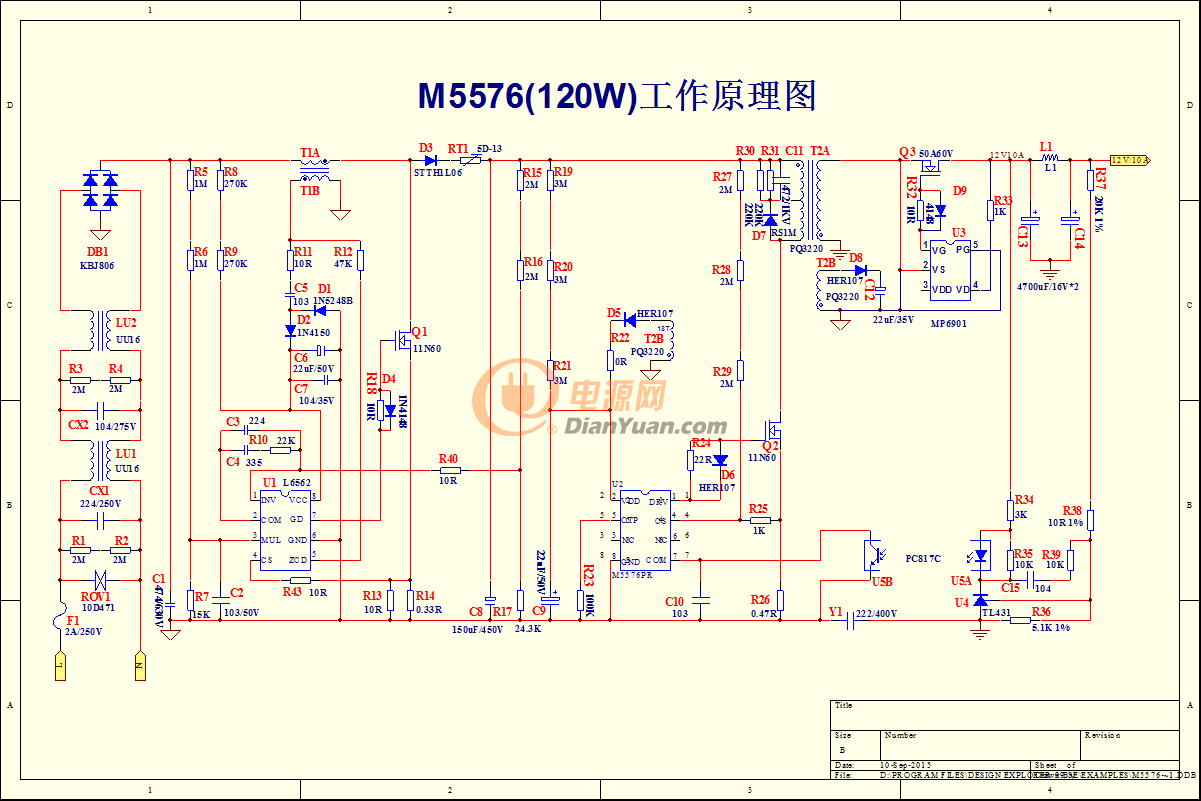

電路圖：

物料清單：

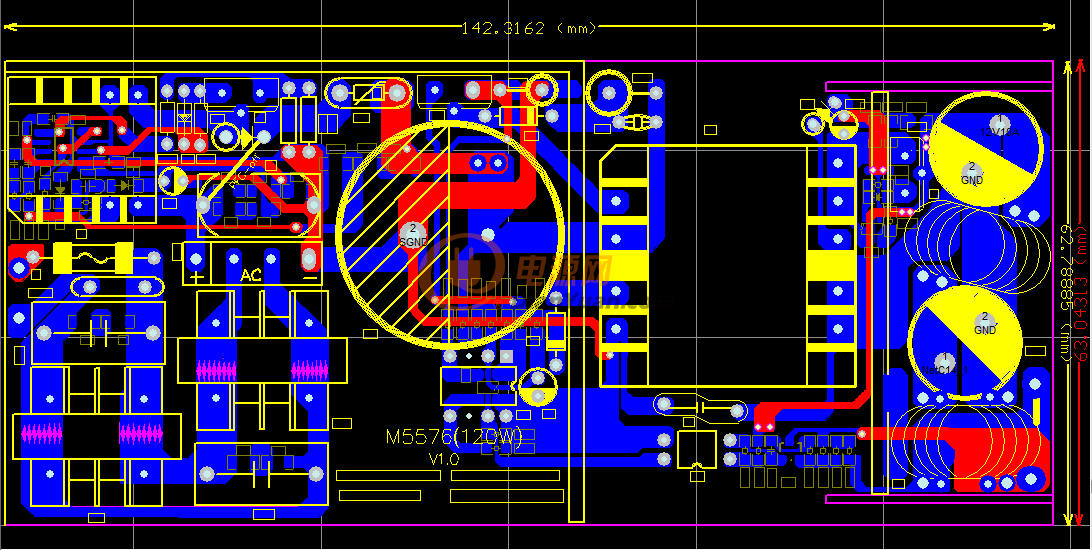

PCB文件：
