查看了論壇里關于分布式電源的資料不多，鄙人不才，拋磚引玉。首先說明一點，這里所說的分布式電源是應用在高壓室內的替代直流屏的，用于開關分合閘的。
先把技術要求放上來
1.輸入220VAC，50HZ；蓄電池用鉛酸電蓄12V.60AH。
2.輸出220VDC，分為三個工作模式：a長時間連續工作功率20W；b短時運行功率350W，8分鐘；c瞬時運行功率600W，1秒。
3.數字部分：a數碼管顯示輸出電壓，蓄電池電壓，裝置溫度；b采用485通訊，上傳數據為輸出電壓、蓄電池電壓、裝置溫度、負載狀態、報警狀態
4.有些保護應該要做上去,負載短路保護，蓄電池欠壓保護，蓄電池反接保護，過溫保護。
先按以上的要求做個首版，大家開始討論，多提意見和方案！！！！

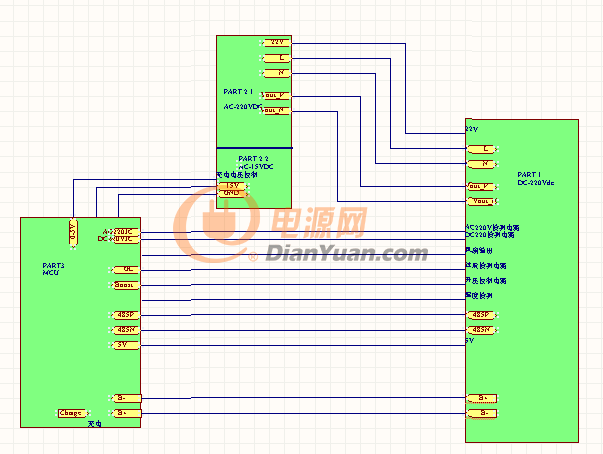

我大致把框架圖畫了一下，不知道能不能看清楚，不行，我再傳原文件上來。
簡單的說明一下：根據要求我分為三大塊的PCB板，PART1,PART2,PART3。PART1是蓄電池升壓模塊，主要功能是12V升220V，功率600W。PART2再分二個主模塊PART2.1市電轉220VDC，功率600W和PART2.2市電轉蓄電也充電電壓，功率60W。PART3是MCU控制模塊，主要功能是蓄電充電控制，數據處理顯示，整個裝置工作的控制。
大家看看還有什么遺漏的，一起討論。我這邊是一邊做下去，一邊更新，我們按上面說的三個模塊PART1,PART2,PART3這個順序分析下去。構思幾天我PART1的圖傳上來。

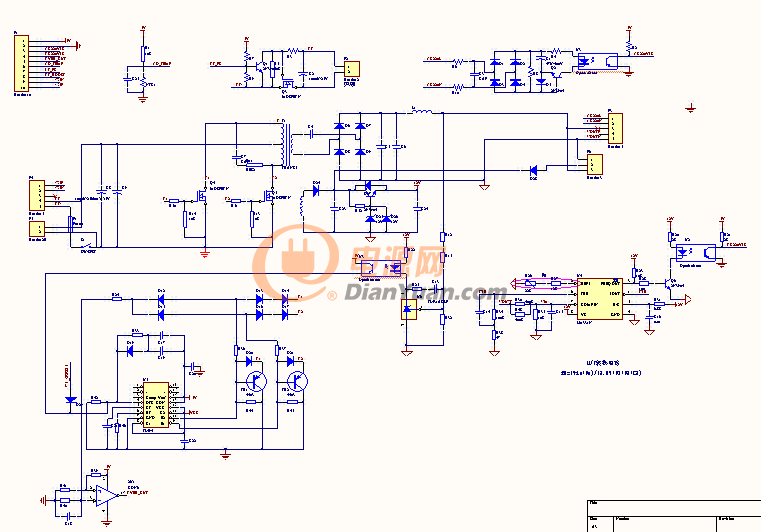

，沒有人理我！！！繼續更新，把PART1大概的畫了一下。。。
您好！非常感謝你對本貼的關注

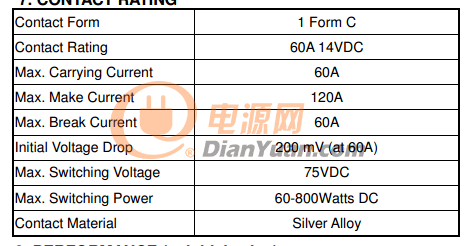

1.繼電器我想選用60A(14VDC）固態繼電器，
現在我所擔心是就是繼電器控制回路的功耗，已要樣品，到了再測試一下
2.驅動MOS的三極管主要作用是加強MOS管的關斷能才。
