非晶磁環50*32*20做了個變壓器帶1000W發熱嚴重，請高手幫忙看看！

話說我是個小小的測試員，最近事不多就在某寶買了個50*32*20的非晶磁環，什么納米微晶的，聽起來挺高科技的，老板說能做1000W.找他要繞線參數說沒有，好吧！先買回來折騰下在說，于是就倒騰出這么個玩意來。

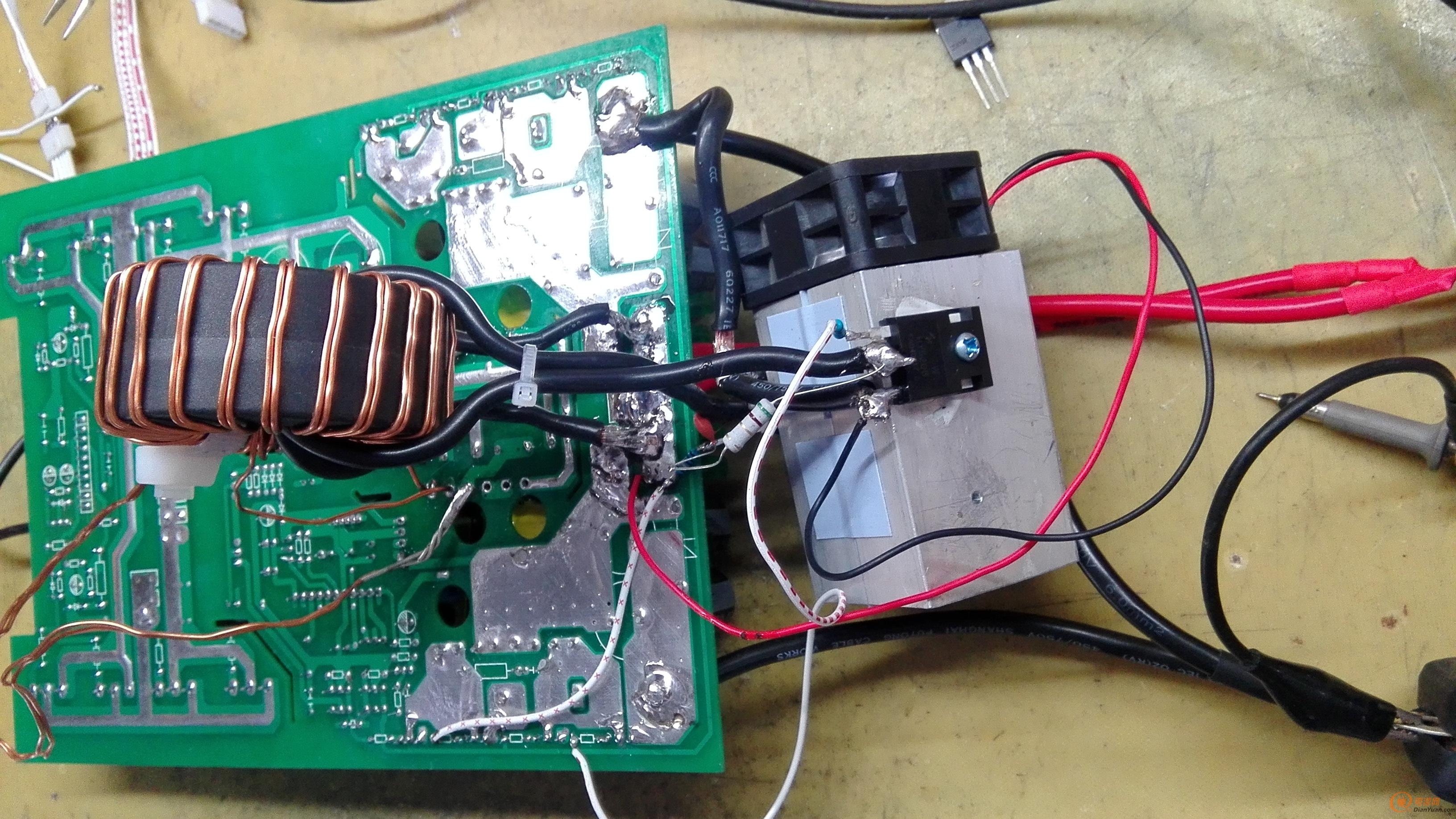

IMG_20150823_135925

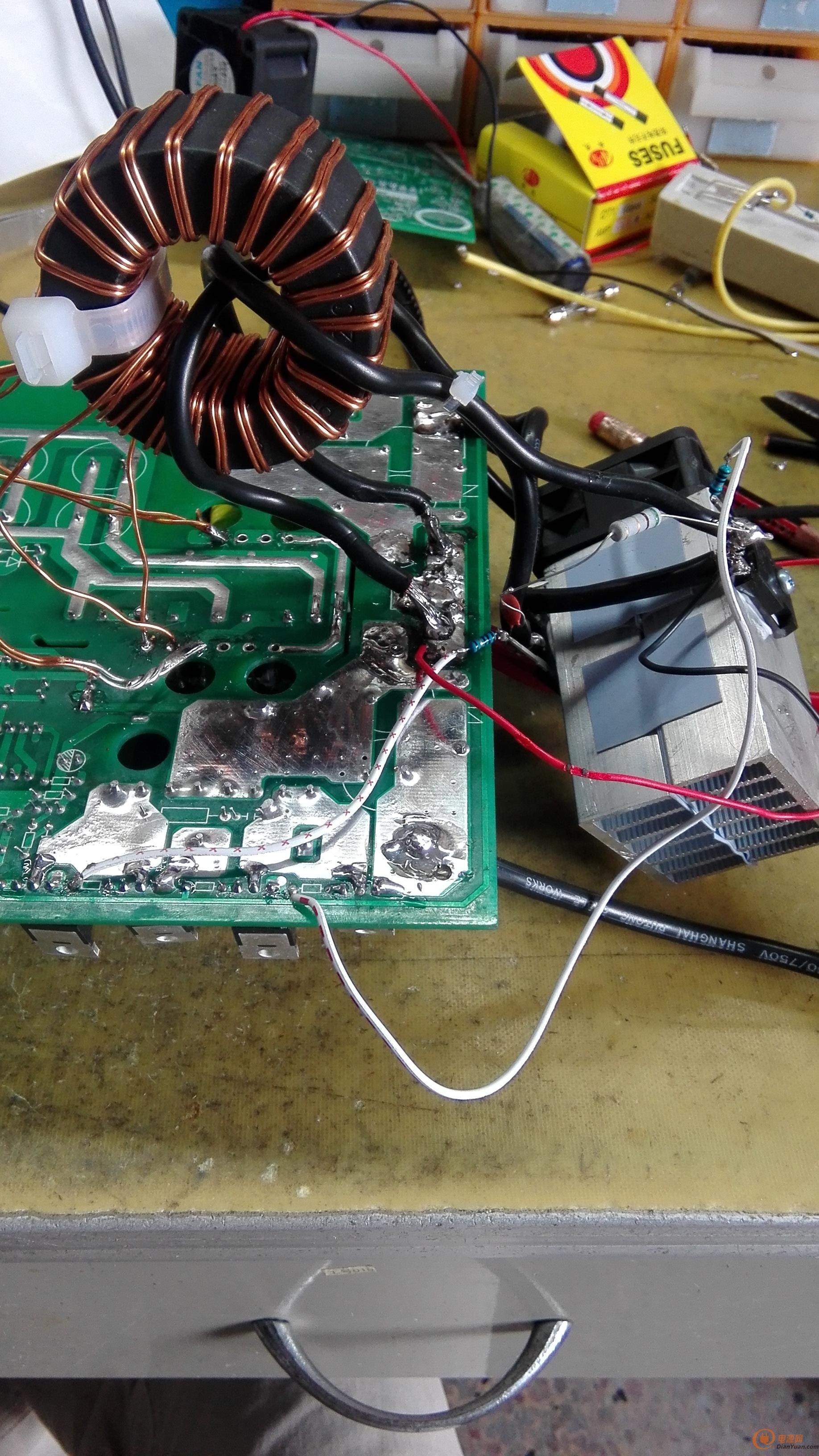

不要笑啊！丑是丑了點，板子是用的成品，變壓器拆了換成我做的，我對變壓器一竅不通，就是瞎搞，高手們輕噴！

這里說下變壓器的參數：初級就是兩根黑線穿過去的160uH 。次級22圈22mH。漏感0.8uH

場管5208兩個，驅動頻率20KHZ.

接下來是通電測試。反饋斷開的情況下直流高壓336V靜態電流5A，有點嚇人。接上反饋直流高壓267V，靜態電流0.1A     由于是成品板就懶得調了。副繞組一圈電壓18V。

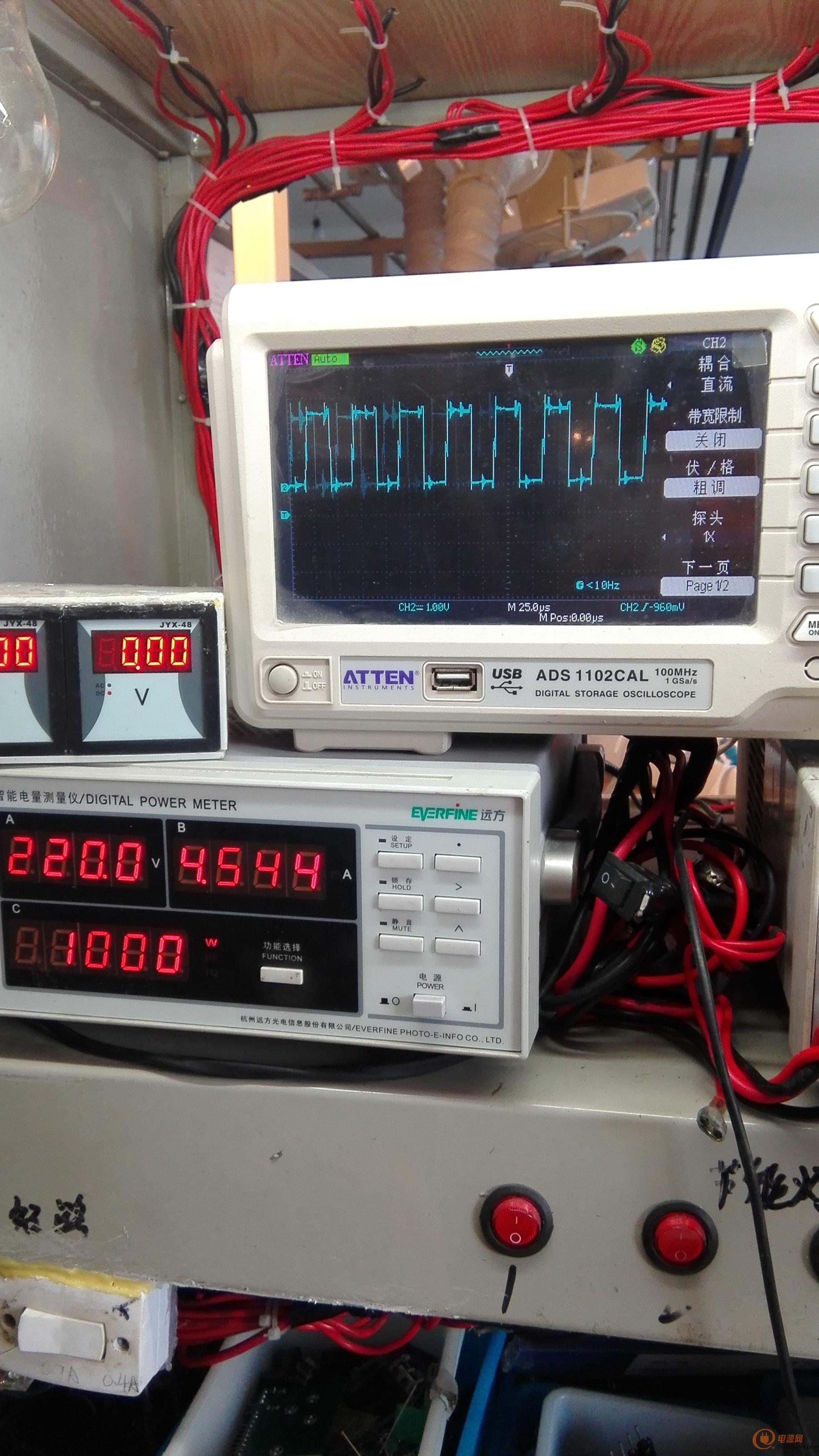

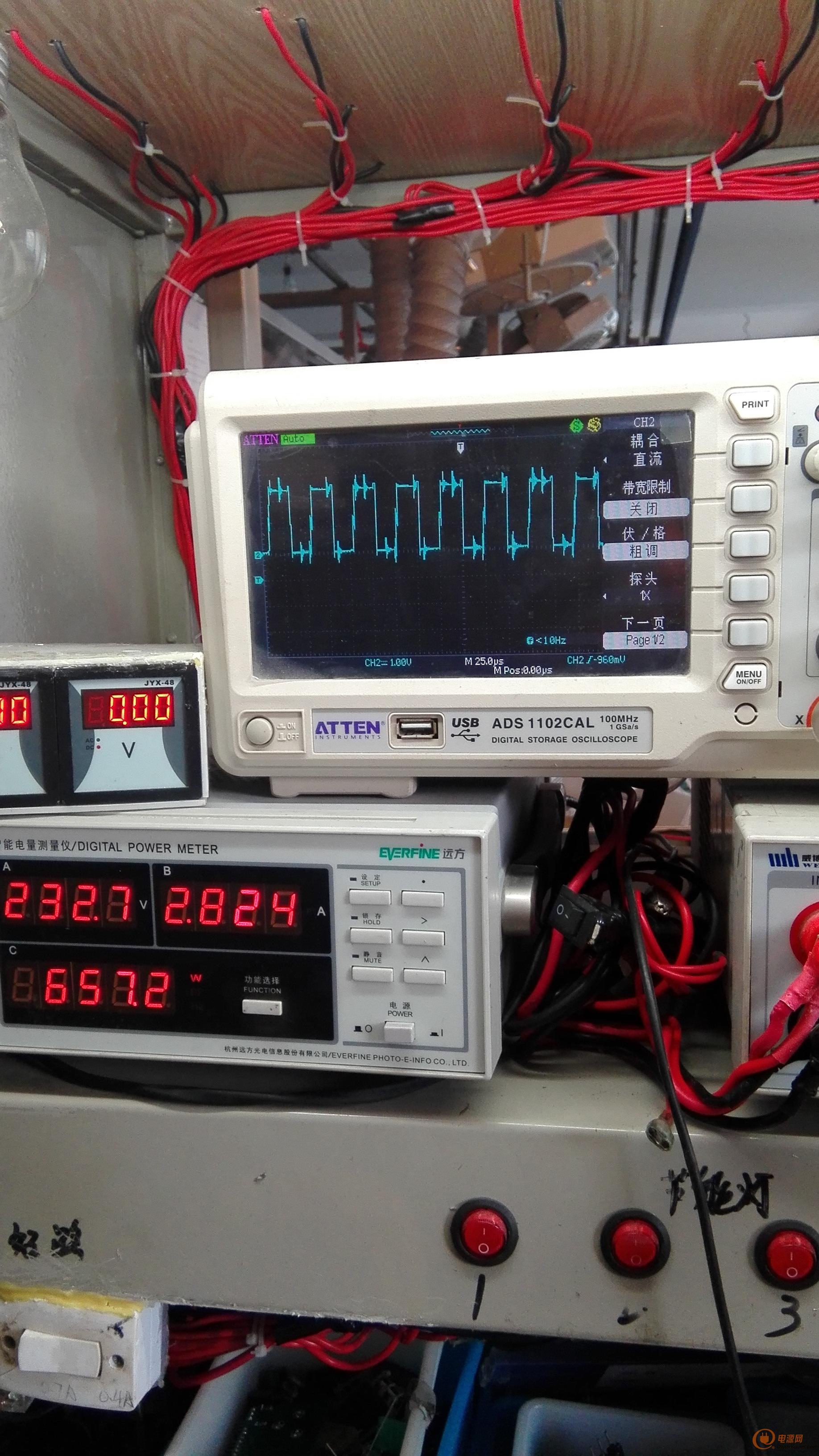

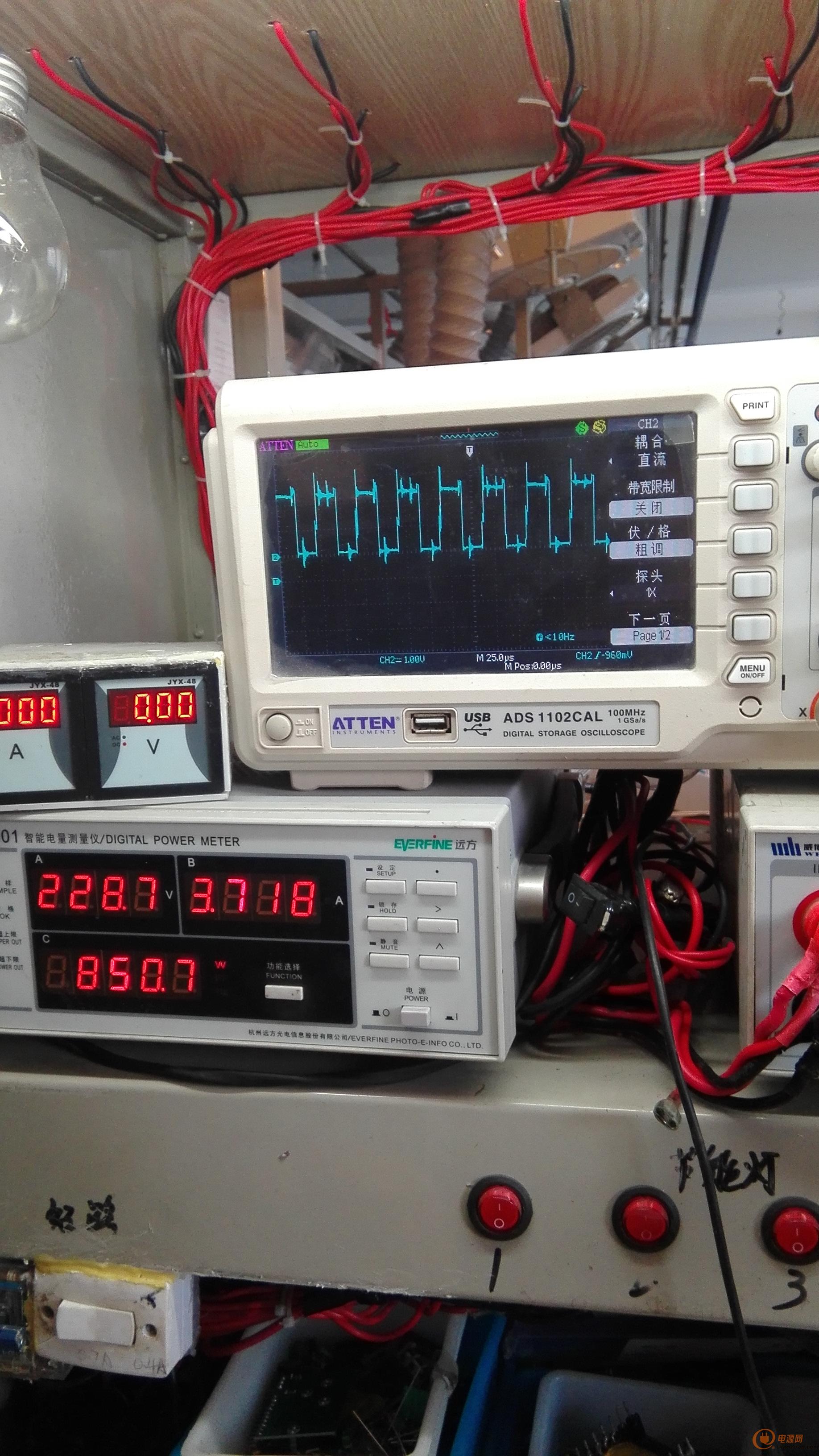

以下是VDS波型，好差，尖峰好高。1000W帶個30秒場管燙的不能摸。變壓器倒還好。

IMG_20150823_142314

IMG_20150823_142325

IMG_20150823_142351

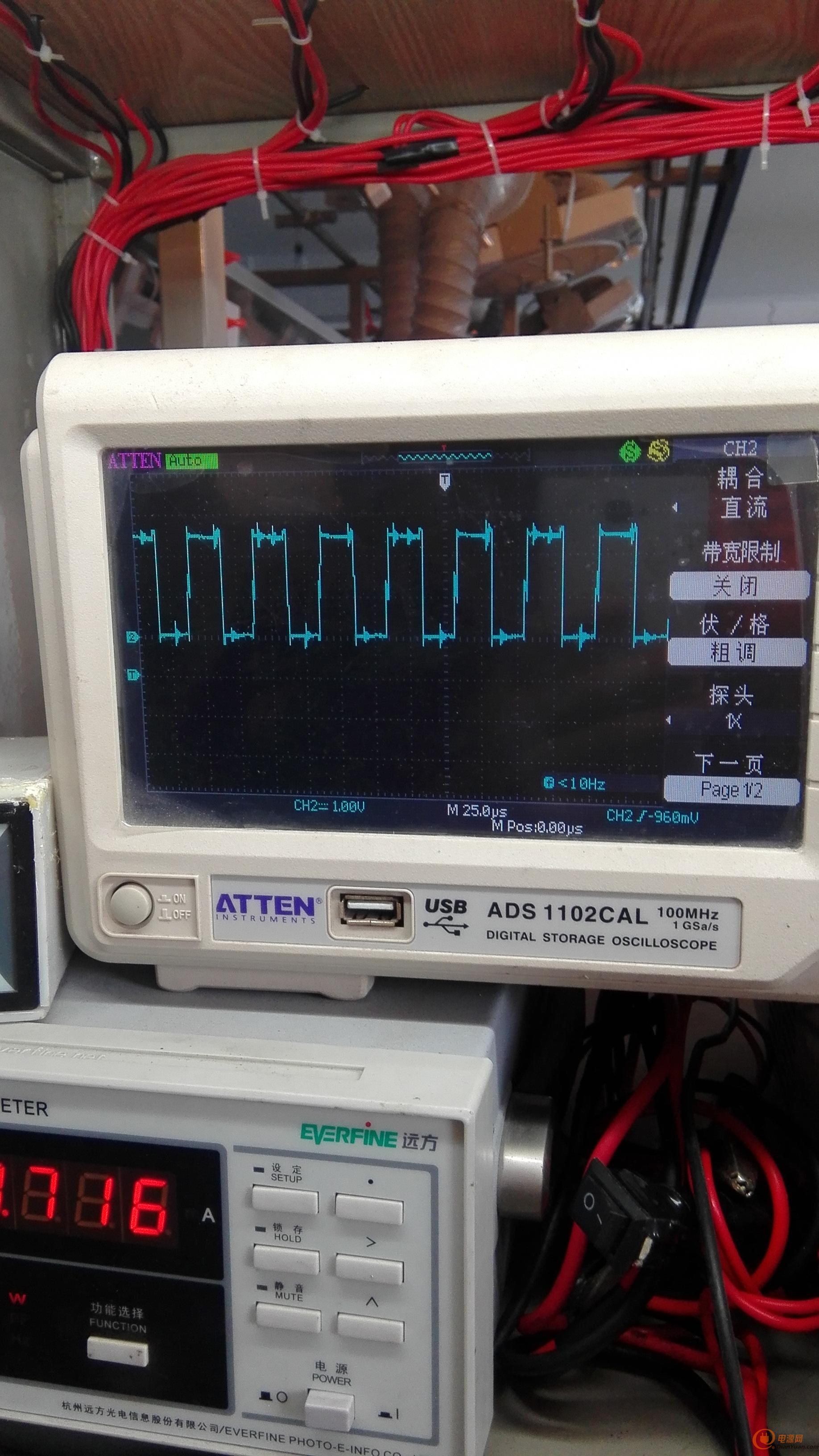

另外一路好點

IMG_20150823_142331

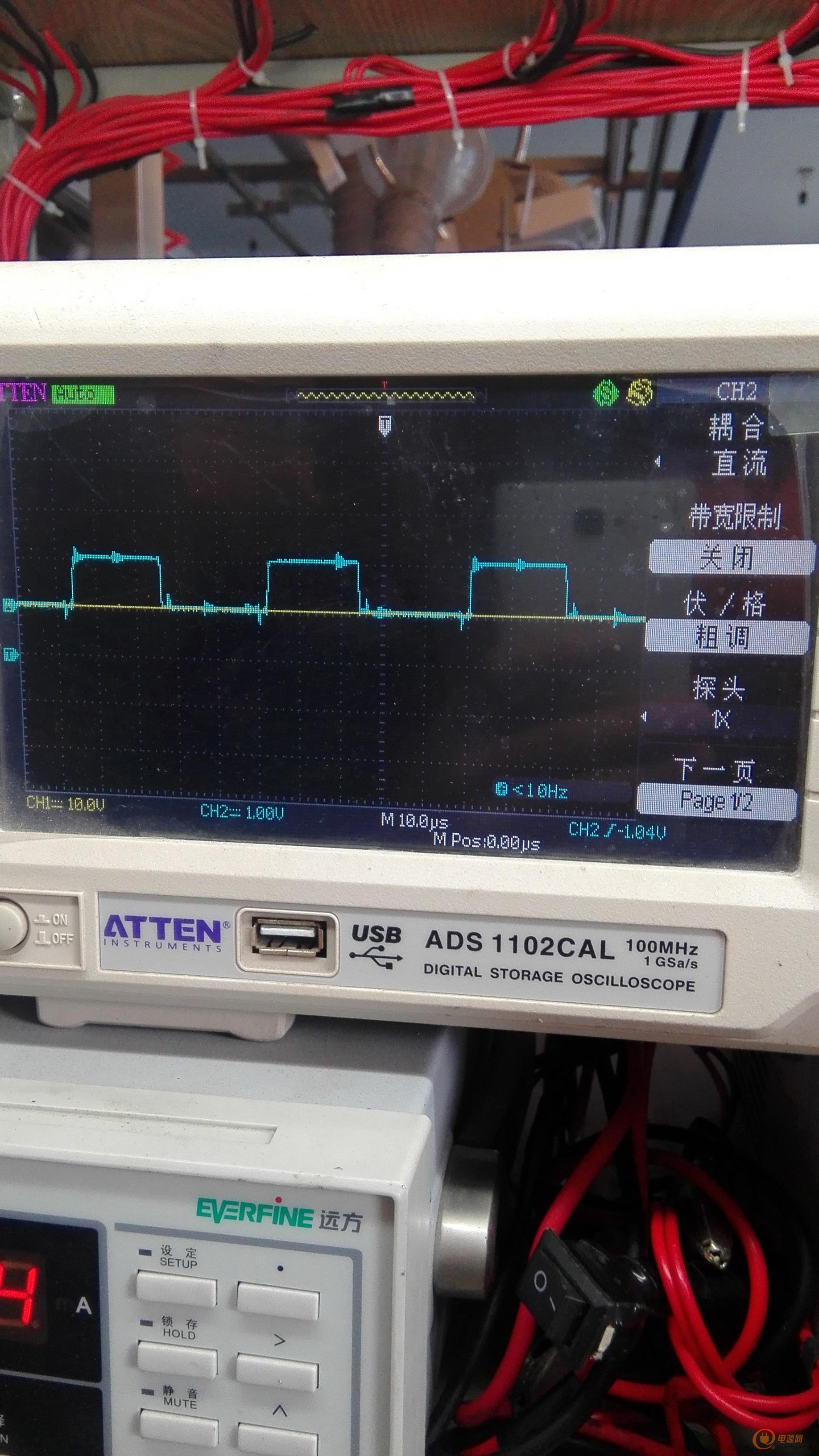

驅動波形

IMG_20150823_140317

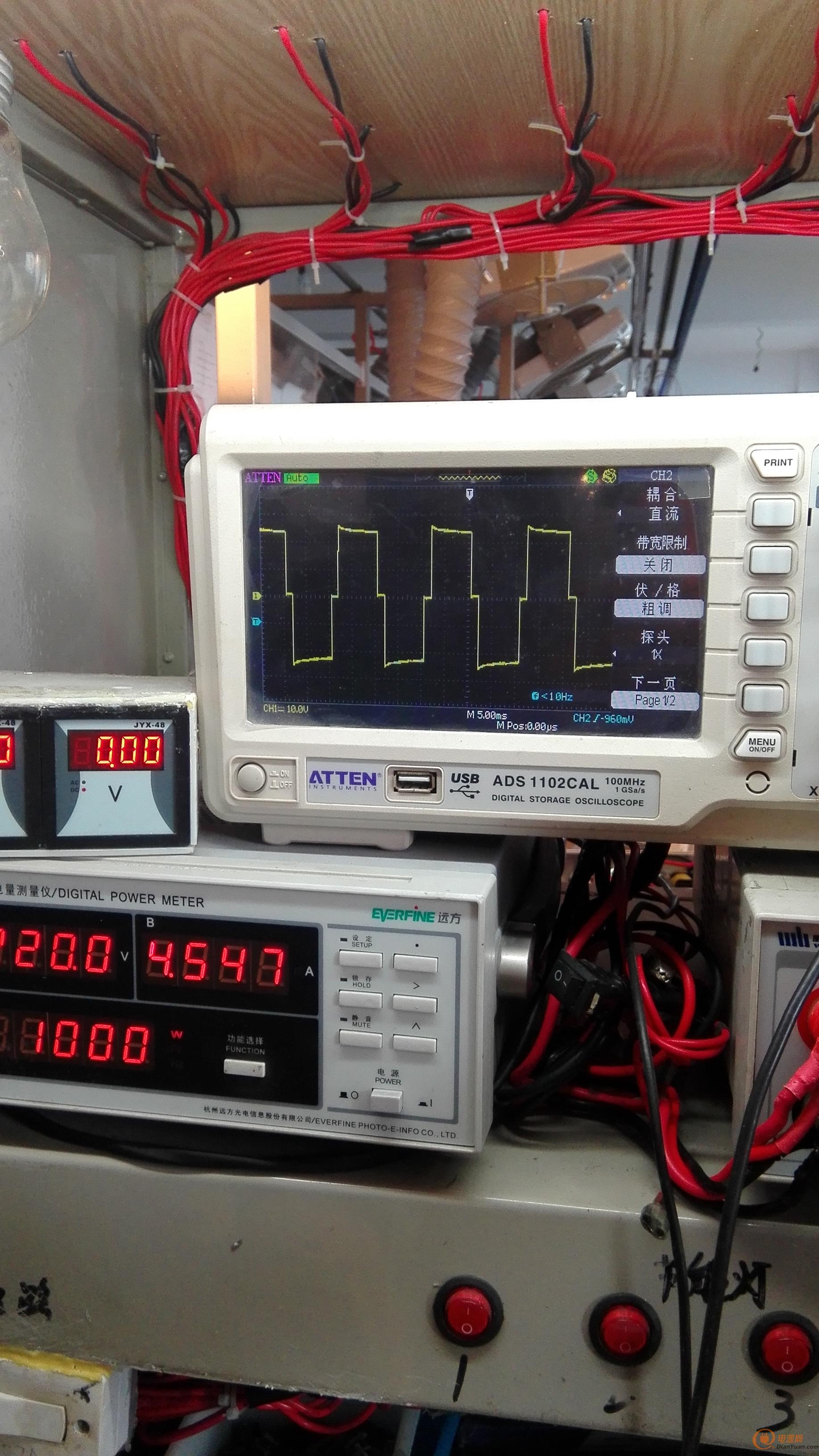

帶載輸出波形

IMG_20150823_142430



IMG_20150823_140242

知道的就這么多了，高手們幫我看看，VDS波形差是不是影響發熱的原因啊？場管發熱嚴重有那些方面的因數。



全部回復(37)
正序查看
倒序查看
2015-08-28 22:12

問題在于你初級1T不是這么繞的，你要很多個1T并繞在環的一周均勻分布加強耦合。5208是我們的吧？

0
回復
羅江水
LV.5
3
2015-09-03 20:06
初級一匝繞組頭和尾應該相交，你那樣的是半匝，效率是很低的因漏感大；看你晶環空間還大初級可繞2匝，次級多一倍，空載電流會降很多的。初級繞組分4組頭尾分別并聯后串聯作推挽。
0
回復
ta7698
LV.9
4
2015-09-04 07:23
1000W？線也太細了吧？
0
回復
2015-09-05 20:49
@xzszrs
問題在于你初級1T不是這么繞的，你要很多個1T并繞在環的一周均勻分布加強耦合。5208是我們的吧？

謝謝鐘工指點！我也是看紐福克斯是這么做的，具體參數不知道，只是測試了下，他們600W四個1404溫度很低的，布局也簡潔。好奇自己搞著玩玩，現在忙沒時間搞了，有時間按你說的試試。場管用的HY5208，不知道怎么跟你聯系，我們公司之前有一部分產品用過HY4008  和HY5208效果不怎么好，不知道哪里有問題，現在改為TO-220的了。希望能像你請教下。

0
回復
2015-09-05 20:51
@羅江水
初級一匝繞組頭和尾應該相交，你那樣的是半匝，效率是很低的因漏感大；看你晶環空間還大初級可繞2匝，次級多一倍，空載電流會降很多的。初級繞組分4組頭尾分別并聯后串聯作推挽。
謝謝師傅指點，有時間按你說的試試！
0
回復
2015-09-05 20:55
@ta7698
1000W？線也太細了吧？

謝謝回復！4平方的線，臨時測試時用的，到時換粗點的在試試。

0
回復
2015-09-30 09:45
已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/
0
回復
408689262
LV.3
9
2015-12-31 15:50
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.daogou-taobao.cn/bbs/classic/
牛人吧  初級1+1  還不交叉
0
回復
pengsha
LV.4
10
2015-12-31 21:27
@408689262
牛人吧 初級1+1 還不交叉

我想說帶足1kw了么？帶1kw后電壓還有多少

0
回復
2016-03-25 16:06
@pengsha
我想說帶足1kw了么？帶1kw后電壓還有多少
初極12輸入要4+4
0
回復
ruohan
LV.9
12
2016-03-28 16:28
@自由自在qw8
初極12輸入要4+4

這是逆變器吧，，推挽驅動用的是什么芯片，，



0
回復
lts76810
LV.3
13
2016-03-28 22:27
1T+1T的線圈，厲害，才20K頻率，不熱才怪。
0
回復
2016-10-20 23:52
變壓器我沒見過這么繞的，1t也太少了吧。2t還差不多。再說5208一對能有1000瓦嗎？還就12伏，如果能成功那也太不可思議了。
0
回復
2016-10-22 11:10
@微微思念
變壓器我沒見過這么繞的，1t也太少了吧。2t還差不多。再說5208一對能有1000瓦嗎？還就12伏，如果能成功那也太不可思議了。

做了測試玩的，我看看最大能帶多少。

0
回復
2016-10-22 11:11
@pengsha
我想說帶足1kw了么？帶1kw后電壓還有多少

220V

0
回復
2016-10-22 11:12
@ruohan
這是逆變器吧，，推挽驅動用的是什么芯片，，
前級驅動用的KA7500B
0
回復
2016-10-22 11:13
@lts76810
1T+1T的線圈，厲害，才20K頻率，不熱才怪。
我也是看別人這樣做的，好奇做了一個測試了下。
0
回復
11455355
LV.9
19
2016-11-16 14:17
次級的繞線布置得沒問題。初級做的太爛，沒燒管算運氣。不管用什么磁材，初級次級都要均勻布置整個繞線窗口，你這初級一匝隨便一穿搞得像電流互感器一樣。磁材偏磁，漏感大。
0
回復
2016-11-21 16:00
@羅江水
初級一匝繞組頭和尾應該相交，你那樣的是半匝，效率是很低的因漏感大；看你晶環空間還大初級可繞2匝，次級多一倍，空載電流會降很多的。初級繞組分4組頭尾分別并聯后串聯作推挽。

請教一下：有低于一匝的嗎？

一匝半匝我一直不理解，我認為最少一匝，我們這里有電流互感器，電纜從中間環中直線穿過，但他們都說是一匝，沒聽說過半匝呀。

0
回復
羅江水
LV.5
21
2016-12-29 15:43
@尚尚網
請教一下：有低于一匝的嗎？一匝半匝我一直不理解，我認為最少一匝，我們這里有電流互感器，電纜從中間環中直線穿過，但他們都說是一匝，沒聽說過半匝呀。
起點到終點為一匝，不足夠一匝的也一樣感應出電量，但漏感會很大，電流互感器與變壓器都是磁感應但又有不同點
0
回復
408689262
LV.3
22
2017-04-06 20:39
@11455355
次級的繞線布置得沒問題。初級做的太爛，沒燒管算運氣。不管用什么磁材，初級次級都要均勻布置整個繞線窗口，你這初級一匝隨便一穿搞得像電流互感器一樣。磁材偏磁，漏感大。

2
回復
2017-04-09 18:40

1+1太少了

0
回復
2017-04-09 18:40
@408689262

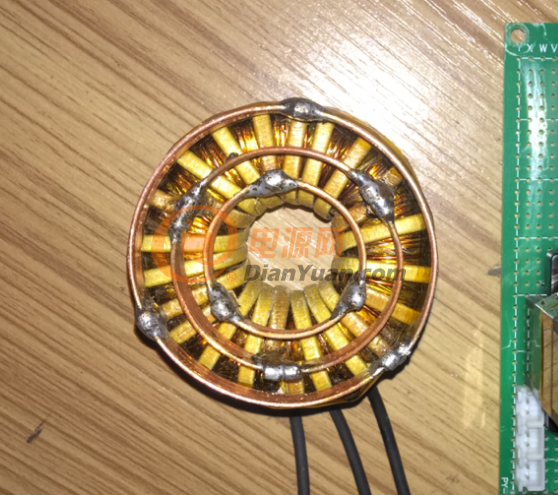

[圖片][圖片]
0
回復
2018-07-17 22:35
@逆變業余愛好
1+1太少了
我用這個規格的做了一個，初級4+4，次級95t效果很好，
0
回復
2018-11-22 20:37
最近又翻出來做了一個正弦波的。12伏6個管子1500W效果還不錯溫度也不高，現在這種天氣45度溫控風機轉一會就停了。之前不懂沒加諧振，加上諧振就可以了。
0
回復
zrpower
LV.2
27
2018-11-24 19:30
@桔子紅了
最近又翻出來做了一個正弦波的。12伏6個管子1500W效果還不錯溫度也不高，現在這種天氣45度溫控[圖片]風機轉一會就停了。之前不懂沒加諧振，加上諧振就可以了。[圖片][圖片]
最終開關頻率多少K，諧振電容多少，升壓管DS波形怎么樣，尖峰高嗎
0
回復
82937816
LV.7
28
2019-01-07 01:28
@zrpower
最終開關頻率多少K，諧振電容多少，升壓管DS波形怎么樣，尖峰高嗎
不錯！，電容溫度高？開環還是閉環？
0
回復
2019-01-13 21:08
@82937816
不錯！，電容溫度高？開環還是閉環？
電容溫度還好，空載閉環，帶載開環
0
回復
82937816
LV.7
30
2019-02-14 22:56
@桔子紅了
電容溫度還好，空載閉環，帶載開環
0
回復
dy-FlXTcKg2
LV.1
31
2023-03-13 05:20

初級改用勵磁絲8根并繞2匝抽頭再同樣繞2匝平均分部在整個磁環上，再在上面勻繞44匝著為次級，場管用IRFB×2推挽，調整一下驅動電流讓它滿足要求，也可以自制一個高頻正弦波推動電路比你那個原松簡單效率高百倍！

1
