1）  方案名稱:  帝奧微15W ，高PF， DIO8650， T8燈管照明方案

2）  方案特點：

85~305Vac寬輸入電壓范圍

專利技術的限頻功能，THD低于10%

QR準諧振工作模式，高效率，高穩定性，方便設計

高精度的線性調整率和負載調整率，批量在3%以內

有源功率因數校正，高PF，低THD

谷底導通技術降低MOS管開通損耗

超快啟動速度：<500ms

芯片超低的工作電流

寬電壓輸入

LED開路保護

LED短路保護

芯片供電欠壓保護

過熱調節功能

SOT23-6,SOIC-8兩種封裝模式

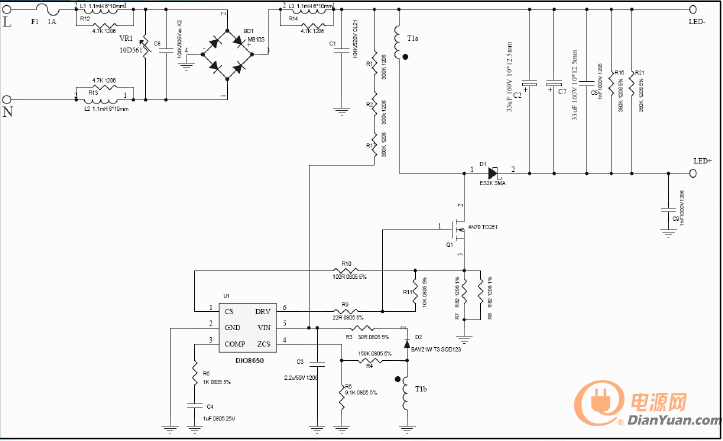

3）  方案電路原理圖

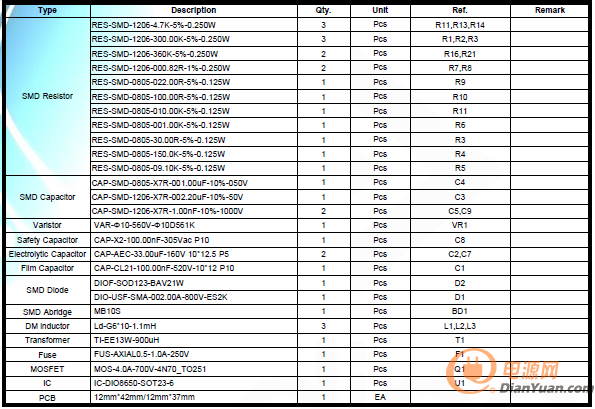

4) BOM物料清單

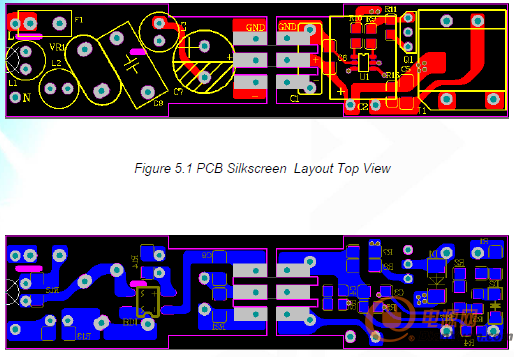

5) PCB資料及DEMO實物圖

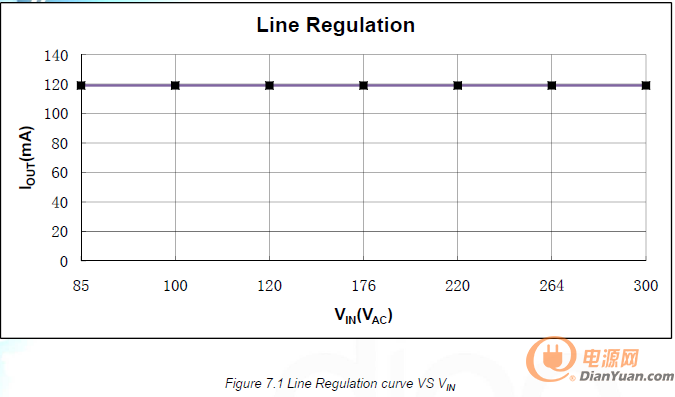

6） 線性調整率曲線

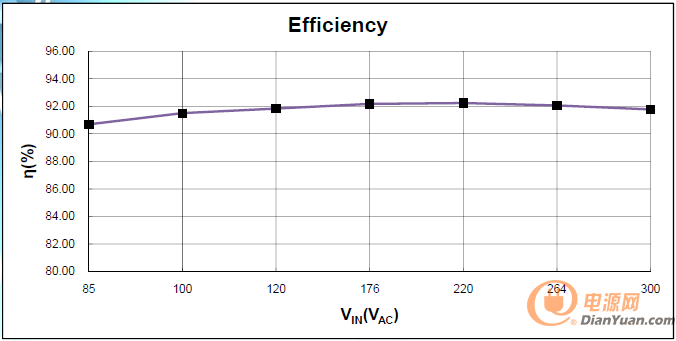

7）輸出效率曲線

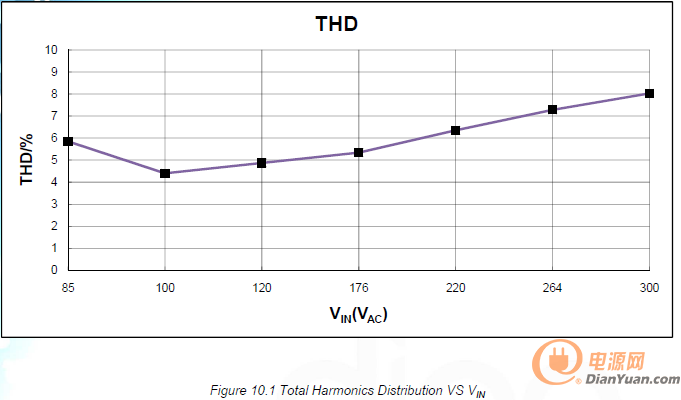

8） PF和THD曲線
