求助:DC12V轉DC400V 兄弟謝過了/急!!
我正在上學期間,只因畢業(yè)設計題目是車用點火電路研發(fā),小弟電路水平實在搞不定.不知道哪位大蝦幫忙搞張DC12V轉DC400V 的電路圖,也就是12伏蓄電池升到400或500伏.效率一般就行呀.急!!
全部回復(5)
正序查看
倒序查看
@dingning
你能把電路圖給我看看嗎,功率現在先不考慮.我研究一下,學個方法吧
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1176826846.jpg');}" onmousewheel="return imgzoom(this);">

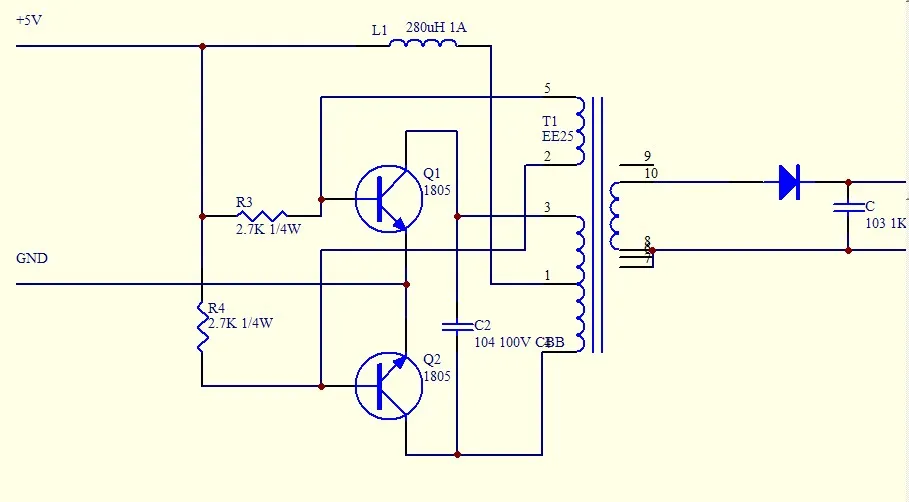

這個我們用在燈管上,能做到十多W,換換管子,和變壓器估計能做到更大功率吧,我現在用這個做了個電路,用了倍壓,做到450V,輸入只有5V 15MA
0
回復
@bpyanyu
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/52/1176826846.jpg');}"onmousewheel="returnimgzoom(this);">這個我們用在燈管上,能做到十多W,換換管子,和變壓器估計能做到更大功率吧,我現在用這個做了個電路,用了倍壓,做到450V,輸入只有5V15MA
先謝謝你了,我等五一之后在軟件上試一下.看看容易搞定嗎,以后說不定還要問你呀,對了你那個升壓器是自己制作的吧,我在PROTEL軟件上找不到.自制元件我不很熟,怎么弄的
0
