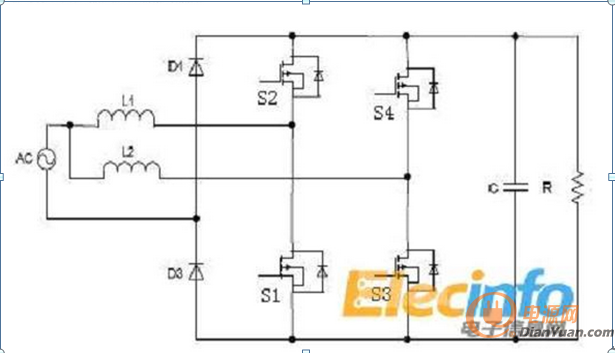

華為PFC電路原理分析,如下圖

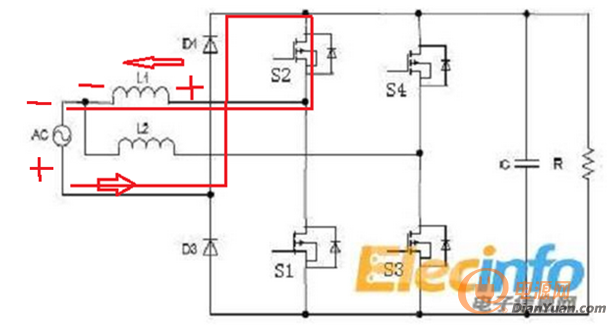

當負半周到來時,電流經:AC源下正--D1-- S2(開啟)--L1 –AC源上負,這時給L1充能,充得右正左負。(這階段給L1充能) 下圖

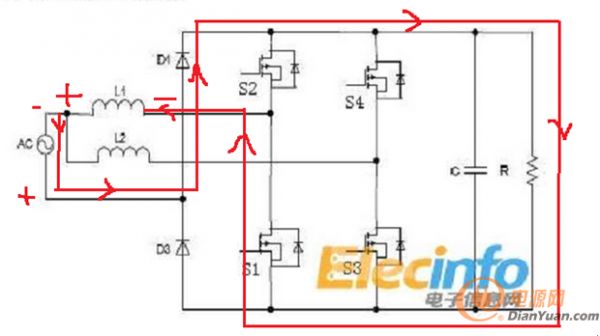

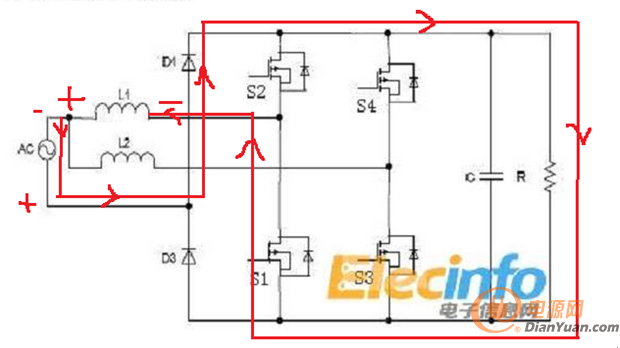

當S2關斷時,S1開啟,L1能量釋放,極性相反,這時L1為左正右負,與AC源上負下正成串聯關系,電流經:L1左——AC源——D1——CR—— S1——L1右。(這階段為L(zhǎng)1放能給負載供電)
當負半周到來時,電流經:AC源上正——L1——S1(開啟)——D3——AC源下負。這時給L1充能,充得左正右負。(這階段給L1充能)

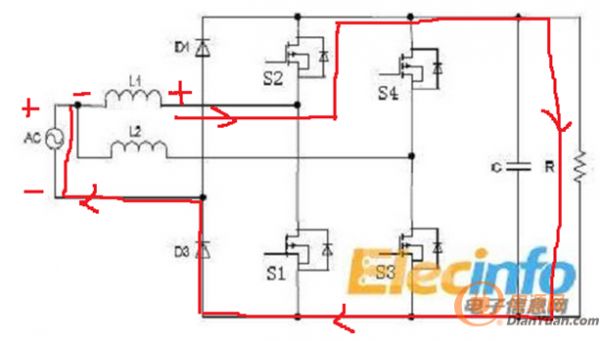

當S1關斷時,S2開啟,L1能量釋放,極性相反,這時L1為左負右正,與AC源上正下負成串聯關系,電流經:L1右——S2——CR——D3——AC源——L1左。(這階段為L(zhǎng)1放能給負載供電)
L1與L2交替工作,原理同上。
假如可以實際軟開關,那么當S2開啟時,下圖1,2點的電壓必須為0電壓,但是實際中并不能實現,沒有任何電壓源使其為0電壓,所以S2不能實現軟開關,同理S2也不能實現軟開關。
