玩EG8010正弦逆變器的進來
全部回復(18)
正序查看
倒序查看
@江開良
失敗乃成功之母！燒多了你就知道哪里出問題了！燒多了更會小心應用了！其實應該只是燒了IR2110吧！那就多備這IC！現在這些IC不貴！拆機的更是不心疼！你買的這板還是用IR2113嗎?我看現在應用的基本都用了2110！可能成本低的原因！還有我覺如果能改成TLP250光耦隔離驅動也可以！但這光耦的身價不低！最重要是那么多年還是高居不下！拆機都要幾元！但可能這樣的驅動真有保證！我看很多變頻器還都用這TLP250的！我認為如果能用變壓器驅動！能做到驅動信號無損的那就無懈可擊了！畢竟變壓器隔離基本燒不了前級！但變壓器驅動也不是容易做好的！

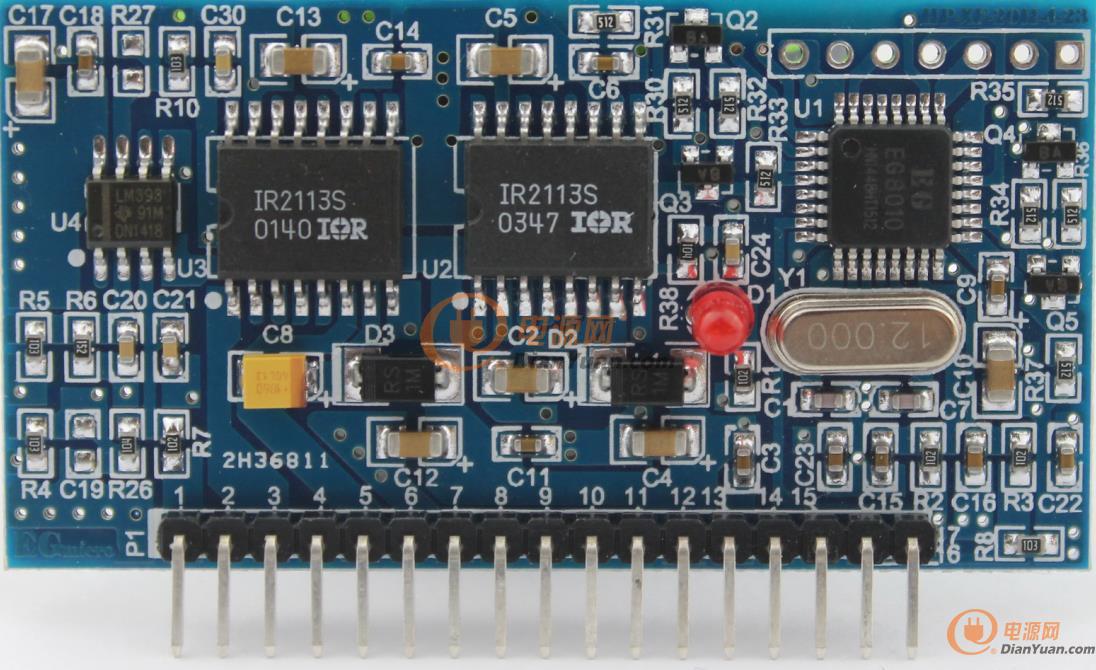

是呀，用變壓器做的隔離驅動，用磁環做更好，信號耦合更好。哪怕賣200塊我也會買的，為什么，耐艸啊，省心啊。 驅動板是IR2113S的，看來得買幾片備用了。
1
回復
@wgc563718432
用2110驅動就這樣的,沒辦法,成本問題, 用VO3120就比較好多了,不會壞主控
現在的主控容易壞的很，連帶的壞。輕微的小毛病能掛掉驅動板
1，驅動板供電電源接反 （示例 12V工頻逆變器 如不小心夾錯電池正負極導致反接就會燒驅動板，因為驅動板的供電來自12V電瓶經過7805給EG8010芯片供電）
2，H橋短路 炸H橋 哪怕H橋壞掉一個管子，驅動板必死無疑，ir2110s肯定掛了，還會很大的可能連帶著EG8010芯片損壞。有一次炸雞，EG8010芯片直接爆開了
3，各種干擾，或者H橋柵極驅動電阻選擇不對，炸機
4，我現在都怕手摸到、觸碰到EG8010驅動板，我怕手上的靜電把脆弱的驅動板擊壞。輕拿輕放，根本不敢隨手一扔，怕把脆弱的驅動板震壞了，這點我可能說的太夸張了，但是我真的是怕了。25塊錢1塊板子，誰錢多呢不是
0
回復
@wufei225463
現在的主控容易壞的很，連帶的壞。輕微的小毛病能掛掉驅動板1，驅動板供電電源接反 （示例12V工頻逆變器如不小心夾錯電池正負極導致反接就會燒驅動板，因為驅動板的供電來自12V電瓶經過7805給EG8010芯片供電）2，H橋短路炸H橋 哪怕H橋壞掉一個管子，驅動板必死無疑，ir2110s肯定掛了，還會很大的可能連帶著EG8010芯片損壞。有一次炸雞，EG8010芯片直接爆開了3，各種干擾，或者H橋柵極驅動電阻選擇不對，炸機4，我現在都怕手摸到、觸碰到EG8010驅動板，我怕手上的靜電把脆弱的驅動板擊壞。輕拿輕放，根本不敢隨手一扔，怕把脆弱的驅動板震壞了，這點我可能說的太夸張了，但是我真的是怕了。25塊錢1塊板子，誰錢多呢不是
繼續燒吧，沒投資哪來的回報，別放棄，EG8010論壇里>3000w的大有人在
0
回復
已經被添加到社區經典圖庫嘍
http://www.daogou-taobao.cn/bbs/classic/
http://www.daogou-taobao.cn/bbs/classic/
0
回復
@wufei225463
現在的主控容易壞的很，連帶的壞。輕微的小毛病能掛掉驅動板1，驅動板供電電源接反 （示例12V工頻逆變器如不小心夾錯電池正負極導致反接就會燒驅動板，因為驅動板的供電來自12V電瓶經過7805給EG8010芯片供電）2，H橋短路炸H橋 哪怕H橋壞掉一個管子，驅動板必死無疑，ir2110s肯定掛了，還會很大的可能連帶著EG8010芯片損壞。有一次炸雞，EG8010芯片直接爆開了3，各種干擾，或者H橋柵極驅動電阻選擇不對，炸機4，我現在都怕手摸到、觸碰到EG8010驅動板，我怕手上的靜電把脆弱的驅動板擊壞。輕拿輕放，根本不敢隨手一扔，怕把脆弱的驅動板震壞了，這點我可能說的太夸張了，但是我真的是怕了。25塊錢1塊板子，誰錢多呢不是
8010沒那么容易壞，48V上個1000多W很輕松，我以前做的一個48V應急逆變器啟動150W老冰柜沒任何壓力，啟動電流達到了5A多，我還是用洞洞板做的，因為我用了16個75N75而某寶上沒有能裝16個管子的板。
等有時間了我開個帖弄上圖片給大家看看。
0
回復
@wufei225463
現在的主控容易壞的很，連帶的壞。輕微的小毛病能掛掉驅動板1，驅動板供電電源接反 （示例12V工頻逆變器如不小心夾錯電池正負極導致反接就會燒驅動板，因為驅動板的供電來自12V電瓶經過7805給EG8010芯片供電）2，H橋短路炸H橋 哪怕H橋壞掉一個管子，驅動板必死無疑，ir2110s肯定掛了，還會很大的可能連帶著EG8010芯片損壞。有一次炸雞，EG8010芯片直接爆開了3，各種干擾，或者H橋柵極驅動電阻選擇不對，炸機4，我現在都怕手摸到、觸碰到EG8010驅動板，我怕手上的靜電把脆弱的驅動板擊壞。輕拿輕放，根本不敢隨手一扔，怕把脆弱的驅動板震壞了，這點我可能說的太夸張了，但是我真的是怕了。25塊錢1塊板子，誰錢多呢不是
這個控制板哪里有賣的，能給個電話嗎，或是發到我郵箱也行：18jeff@163.com，謝謝了
