這個問題的確很難解決！我最近也在找這個問題！把百度相關的都看完了！提出這個問題的帖子不少！但能解決的一個都沒！帖子都是無疾而終！我看你這個帖子是最新了！由于沒時間沒心情再去研究逆變！都丟下幾年了！現在搜到的帖子基本都是10年至12年的！以老壽等高手貼最多！

最近心血來潮繼續自己沒達到的目的再研究完美點的3525穩壓部分！要用3525做一個升壓很容易!因為不調占空比！最多的問題也只是尖峰比較高而已！但一旦動了占空比！那波形就不是一般亂了！現在也在找出原因！單獨測3525輸出腳的波形完美！無論從百分之1到百分之49都是完美的矩形波！當帶了場效應管后就各種波形都出來了！我又點想不明白！負載怎么會影響到前級的波形呢！唯一就兩條路！一是公用的電源！二是通過場效應管影響！主要是DG極。其實也有可能是布線的反饋干擾。看了很多貼都是說變壓器的繞制問題！但經過多次繞制！或直接用成品也達不到效果。由于是初步試驗所以一般只用萬能的洞洞板做電路。不知道這是不是造成波形干擾的元兇呢？

現在淘寶賣的正弦逆變基本就一個方案3525加一個358做前級驅動！后級驅動是EG8010加IR2110和運放。還有一款用多一個555！至于老壽提到的UIP  TDS2285暫時沒發現！可能是要加死區電路比較復雜！而且只有兩路輸出。最近也買了幾個打算搭板才發現比較復雜。而且價格比較貴十塊以上。EG8010才4、5塊而已！但貼片就給DIY增加難度！現在賣的成品功能都比較全面了！

現在很少見新貼在討論3525等逆變電路了！難道這些都沒人玩！所有問題都解決了嗎?還是有些問題就將就用上了！希望大家繼續探討3525穩壓部分的完美應用！

我為此也做過很多實驗，覺得最管用的實驗就是用論壇里大師提出的“推挽有源鉗位”技術；

黃色的部分就是改善后的DS波形， 明顯有很長的尖峰電壓，應該是因為在利用去死時間控制Q1管導通時一些驅動元件的延遲導致的部分尖峰未能全部吸收。  明顯能看出長長的尖峰是關斷時產生的，短一些的那個尖峰就是導通時產生的，又經過我的一步實驗有了很大改善，關斷時的尖峰是因為關斷速度太快，那就把關斷速度變慢一些，導通時尖峰是因為柵極電阻過大導致的，就是柵極導通時間不夠快，就把柵極導通電阻換小，   總體來說也就是導通速度要快，關斷速度減慢就能得到理想的“矩形波”了。右邊藍色的就是改善后的DS波形，下面黃色的就是改善后的GS波形。

黃色的是DS波形，藍色的是GS波形

這是我測量一臺輸出12V24v10A  的半橋穩壓限流開關電源的變壓器波形：

這是空載的波形：

這是輕載波形：

放大后看：

多么漂亮啊，方方正正的矩形波，無論占空比怎么變化都保持著矩形波而不會“亂波”，這是怎么做到的呢，傷腦筋

其實我看有部分成品逆變根本不需要什么吸收電路的！可能就是在于變壓器吧！本身沒尖峰就不需要去尖峰了！我覺得如果是靠吸尖峰電路來做出好看的波形是掩耳盜鈴的道理！而且吸收散耗的功率也不少！效率不高還會發熱！這不是解決的辦法！

其實你現在出現的波形和我手上看到的一樣！我剛也發了一帖子1看看有沒人討論！這波形是減小了占空比才會出現的！不知道是不是變壓諧振造成的！驅動波形很好！就是D極出現你這樣的波形！還帶點正弦波的尾巴！

還有我發現直接帶燈泡的純電阻類負載不經二極管整流！調占空比D極波形也會是矩形波！但會有抖動的效果！至于二極管各種型號都換過了！不在于二極管的開關速度或其他參數的！

你這是什么虛擬示波器？

什么牌子？

這個軟件不錯,你買的205A的?這個軟件是不是國外的?

這是輸出帶整流濾波時的原邊繞組波形

隨便弄弄   行了   就是有尖峰

 這是輸出不整流濾波  副邊繞組直接接燈泡時的，原邊繞組波形：  推挽拓撲

問題解決了  是續流電感飽和的原因引起的，換大磁芯就OK了下面是原邊副邊繞組的波形，12V升200V的

謝謝你的分享，我最近也在整推挽式升壓充電器，48V升壓350V 5A恒流充電器。

我使用494芯片，芯片出來的波形比較漂亮。接了變壓器后無法忍視啊

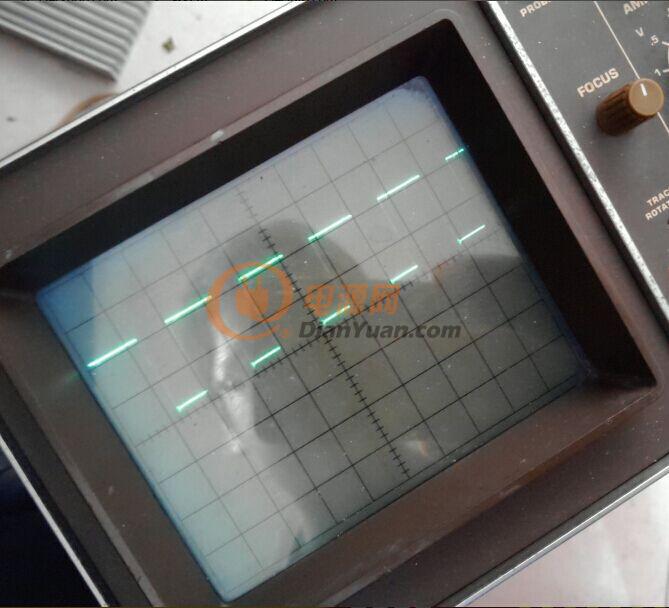

你看看我這個波形占空比算是多大呢？40%呢還是60%呢？
