在經過了電路板制作及理論知識的學習后，現在來為大家介紹一塊設計軟件——WEBENCH。WEBENCH是一款功能非常強大的在線設計和仿真工具，可以對電源、LED、放大器、濾波器、音頻、接口、無線以及信號路徑進行設計與仿真。
萌萌老師將以學習套件為例，講解如何利用WEBENCH實現LM3478的電路設計。

使用步驟

Step 1  注冊會員

點擊設計頁面https://www.ti.com/myti/docs/accesseventaction.tsp?actionId=2205&lang=cn，注冊會員

Step 2  參數設置頁面

這里邊提供多個選項，包括平常的開關電源，FPGA,傳感器和LED設計

下邊是單路輸出或多路輸出選項

我們使用的的LM3478，輸入電壓值為3-6V，輸出電壓為7V、10V、15V

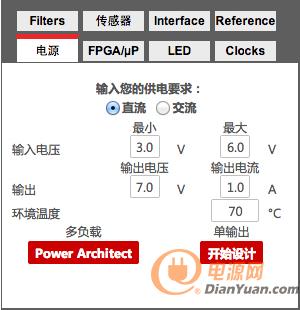

根據輸入、輸出電壓值，填入參數。

點擊“開始設計”按鈕，系統會自動的給您找符合參數的IC

可以根據具體的使用要求來選擇IC，這里有體積最小，成本最小，效率最高等來供您選擇。還有一個功能特色篩選，最后找到符合的合適的IC。

Step 3  開啟設計

在這里我們需要找到LM3478，點擊“開啟設計”

系統將自動給您生成包括原理圖，BOM表等一切設計資料

Step 4  輸出文件

可以選擇上邊的按鈕來得到你想到的資料，包括BOM，原理圖，工作圖表，工作數值等。具體大家可以實際看下，因為是任務咱只得到輸出文件便可以。這時就選擇Export選項

這里輸出幾種咱常用的繪圖軟件格式的文件，方便咱們用繪圖軟件來打開

選擇一個常用的軟件然后點擊Export

出現以下界面

最后點擊Download file便可輸出一個壓縮文件

現在已經得到我們想要的設計結果了，還可以上傳到http://www.daogou-taobao.cn/webench201605

跟大家比試一下。
